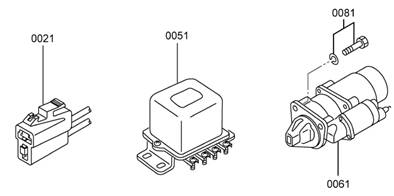

三菱S6R-PTA柴油發動機啟動馬達總成

1. 空氣起動系統的拆卸，檢測...............................................12-3

1.1 三菱S6R柴油發動機電磁閥的拆卸，檢測..............................................................12-3

1.2 空氣管、三菱S6R柴油發動機起動閥、三菱S6R柴油發動機分配閥的拆卸，檢測..............................................12-4

1.3 空氣起動馬達的拆卸，檢測................................................. .........12-5

2. 空氣起動器 系統的解體，檢修，組裝.......................................12-6

2.1 三菱S6R柴油發動機電磁閥的分解，檢修..............................................................12-6

2.2 三菱S6R柴油發動機電磁閥的組裝....................................................................12-7

2.3 三菱S6R柴油發動機起動閥的解體，檢測..............................................................12-8

2.4 檢查三菱S6R柴油發動機起動閥......................................................................12-9

2.5 三菱S6R柴油發動機起動閥的組裝...................................................................12-10

2.6 三菱S6R柴油發動機分配閥的解體，檢測.............................................................12-11

2.7 三菱S6R柴油發動機分配閥的檢測...................................................................12-12

2.8 三菱S6R柴油發動機分配閥的組裝...................................................................12-13

3. 空氣起動系統的安裝....................................................12-13

1. 空氣起動系統的拆卸，檢測

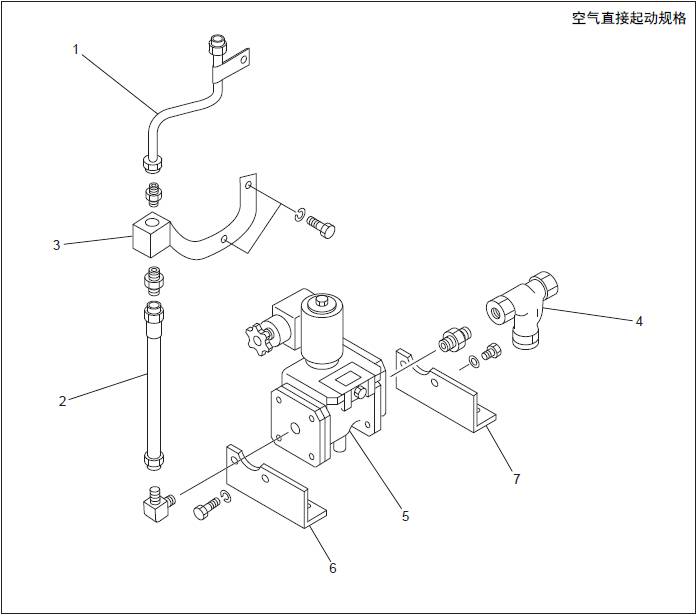

1.1 三菱S6R柴油發動機電磁閥的拆卸，檢測

三菱S6R柴油發動機電磁閥的拆卸，檢測

拆卸順序

1 空氣管

2 撓性管

3 支架

4 三菱S6R柴油發動機空氣濾器

5 三菱S6R柴油發動機電磁閥

6 支架

7 支架

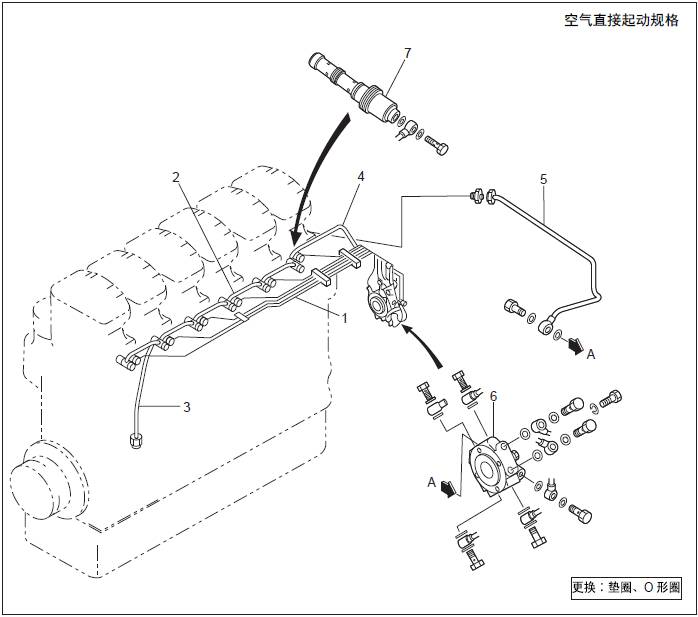

1.2 空氣管、三菱S6R柴油發動機起動閥、三菱S6R柴油發動機分配閥的拆卸，檢測

空氣管、三菱S6R柴油發動機起動閥、三菱S6R柴油發動機分配閥的拆卸

拆卸順序

1 No.1 ～ 6 導向空氣管

2 主空氣管

3 主空氣管

4 主空氣管

5 潤滑油管

6 三菱S6R柴油發動機分配閥

7 三菱S6R柴油發動機起動閥

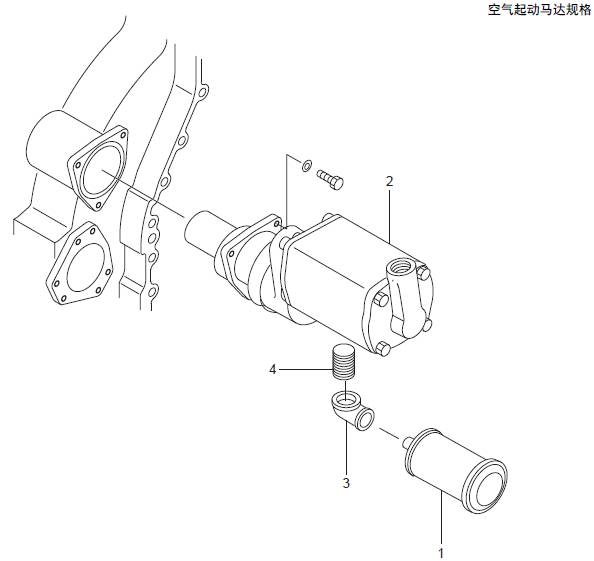

1.3 空氣起動馬達的拆卸，檢測

空氣起動馬達的拆卸，檢測

拆卸順序

1 自動消音器

2 空氣馬達（質量：約30kg）

3 彎頭

4 筒形螺紋接套

2. 空氣起動器系統的解體，檢修，組裝

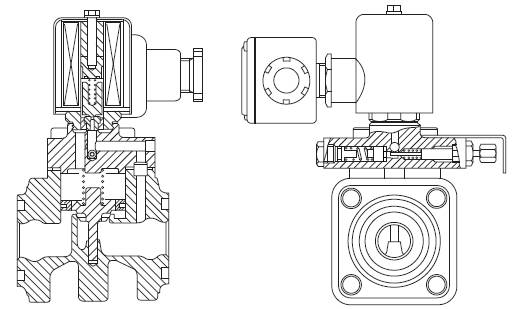

2.1 三菱S6R柴油發動機電磁閥的分解，檢修

三菱S6R柴油發動機電磁閥的分解，檢修

拆卸順序

1 三菱S6R柴油發動機電磁閥

2 繞組

3 柱塞彈簧

4 三菱S6R柴油發動機活塞彈簧

5 三菱S6R柴油發動機活塞組件

6 氣閥

7 回程彈簧

8 氣閥彈簧

2.2 三菱S6R柴油發動機電磁閥的組裝

三菱S6R柴油發動機電磁閥的組裝
