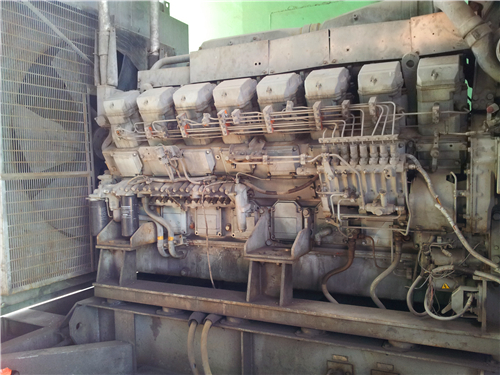

三菱S12柴油發動機安裝前部裝置

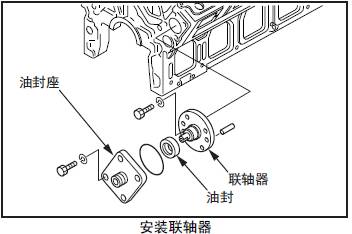

3.1 安裝聯軸器( 轉速表配置規格)

(1) 對準三菱S12柴油發動機凸輪軸前端的定位銷后安裝聯軸器，旋緊螺栓。

(2) 三菱S12柴油發動機油封和Ｏ形圈裝入三菱S12柴油發動機油封座，旋緊螺栓。

注:(a) 三菱S12柴油發動機油封唇口和Ｏ形圈上涂抹油脂。(b) 在安裝聯軸器、三菱S12柴油發動機油封、三菱S12柴油發動機油封座之前，安裝三菱S12柴油發動機凸輪軸。

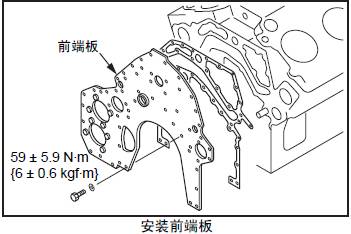

3.2 安裝前端板

(1) 在三菱S12柴油發動機缸體的前側齒輪箱墊片安裝面上涂抹密封劑(ThreeBond 1211)，貼上墊片。

(2) 在墊片上同樣涂抹密封劑(ThreeBond 1211)，安裝前端板。

(3) 按照規定的扭矩緊固螺栓。

(4) 確認前端板的下部和三菱S12柴油發動機缸體體的底部是否平齊。小心地剪除露出外面的墊片邊緣。

3.3 安裝前側三菱S12柴油發動機惰齒輪軸

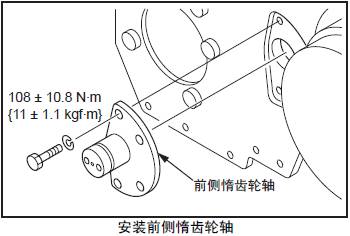

(1) 在三菱S12柴油發動機缸體上安裝前側三菱S12柴油發動機惰齒輪軸。

(2) 按照規定的扭矩緊固螺栓。

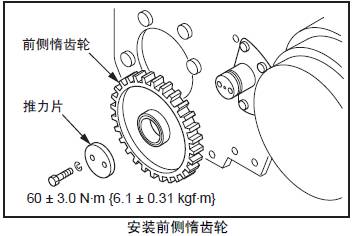

3.4 安裝前側惰齒輪

(1) 在三菱S12柴油發動機惰齒輪軸上涂抹潤滑油。

(2) 安裝前側惰齒輪。

(3) 安裝三菱S12柴油發動機推力片，按照規定的扭矩緊固螺栓。

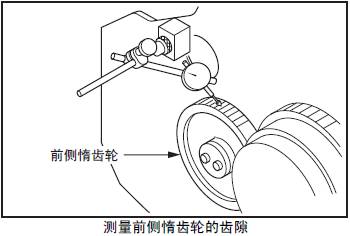

3.5 測量前側惰齒輪的齒隙

測量前側惰齒輪的齒隙，將千分表的表頭放置在齒輪節圓的圓周線上，與齒面垂直接觸，測量齒隙量，或在各齒輪的嚙合部分插入厚薄規進行測量。超過極限值時更換新的齒輪。

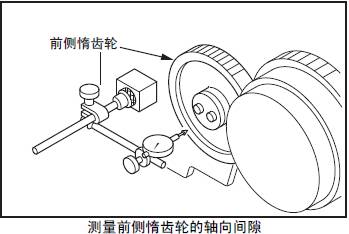

3.6 測量前側惰齒輪的軸向間隙

測量前側惰齒輪的軸向間隙。超過極限值時，更換新的三菱S12柴油發動機推力片或惰齒輪。

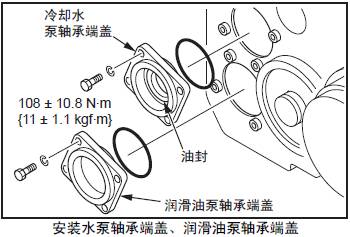

3.7 安裝三菱S12柴油發動機水泵軸承端蓋、三菱S12柴油發動機潤滑油泵軸承端蓋

(1) 將三菱S12柴油發動機油封安裝三菱S12柴油發動機水泵軸承端蓋內。

(2) 將三菱S12柴油發動機水泵軸承端蓋、三菱S12柴油發動機潤滑油泵軸承端蓋安裝在前端板上。

(3) 按照規定的扭矩緊固螺栓。

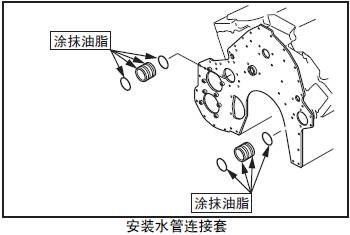

3.8 安裝水管連接套

(1) Ｏ形圈和Ｏ形圈槽內涂抹油脂。

(2) 安裝三菱S12柴油發動機缸體和齒輪箱的水管連接套，注意不要損傷Ｏ形圈。

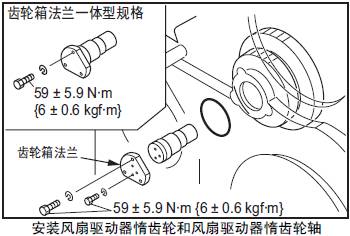

3.9 安裝三菱S12柴油發動機風扇驅動器惰齒輪和三菱S12柴油發動機風扇驅動器三菱S12柴油發動機惰齒輪軸( 三菱S12柴油發動機風扇配置規格)

(1) 三菱S12柴油發動機風扇驅動器惰齒輪的銷齒輪朝向身側，插入三菱S12柴油發動機風扇驅動器安裝孔內，用手支承住三菱S12柴油發動機風扇驅動器惰齒輪，使其和三菱S12柴油發動機風扇驅動器三菱S12柴油發動機惰齒輪軸的中心一致。

(2) 將三菱S12柴油發動機風扇驅動器三菱S12柴油發動機惰齒輪軸插入三菱S12柴油發動機風扇驅動器惰齒輪內。

(3) 按照規定的扭矩緊固齒輪箱法蘭的安裝螺栓。

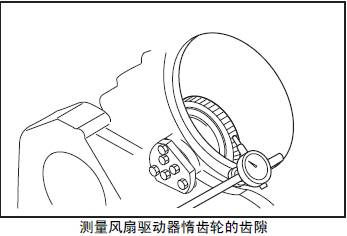

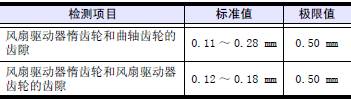

3.10 測量三菱S12柴油發動機風扇驅動器惰齒輪的齒隙( 三菱S12柴油發動機風扇配置規格)

測量三菱S12柴油發動機風扇驅動器惰齒輪的齒隙，將千分表的表頭放置在齒輪節圓的圓周線上，與齒面垂直接觸，測量齒隙量，或在各齒輪的嚙合部分插入厚薄規進行測量。超過極限值時更換新的齒輪。

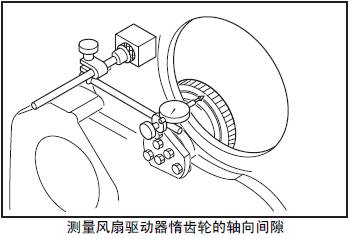

3.11 測量三菱S12柴油發動機風扇驅動器惰齒輪的軸向間隙( 三菱S12柴油發動機風扇配置規格)

測量三菱S12柴油發動機風扇驅動器惰齒輪的軸向間隙。超過極限值時，確定故障部件后更換。

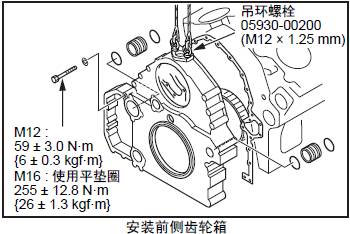

3.12 安裝前側齒輪箱

(1) 在三菱S12柴油發動機缸體的前側齒輪箱墊片安裝面上涂抹密封劑(ThreeBond 1211)，貼上墊片。在墊片上涂抹密封劑(ThreeBond 1211)，安裝前側齒輪箱。

(2) 按照規定的扭矩緊固螺栓。

(3) 確認前側齒輪箱下面和三菱S12柴油發動機缸體底面是否平齊。小心地剪除露出外面的墊片邊緣。

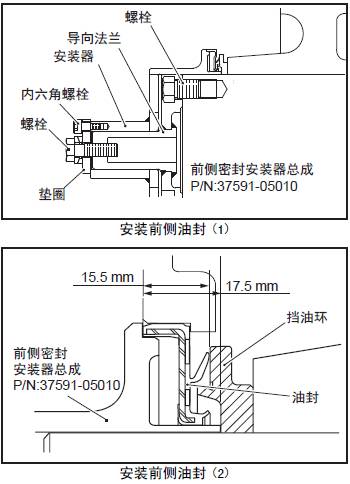

3.13 安裝前側三菱S12柴油發動機油封

使用前側三菱S12柴油發動機油封安裝工具安裝前側三菱S12柴油發動機油封。

(1) 在三菱S12柴油發動機油封的唇口涂抹清潔潤滑油。

注: 安裝三菱S12柴油發動機油封時，要注意三菱S12柴油發動機油封裝入的方向，注意不要損傷三菱S12柴油發動機油封。

(2) 在三菱S12柴油發動機曲軸的前端安裝導向法蘭，用螺栓固定。

(3) 將三菱S12柴油發動機油封裝在安裝器上，插入導向法蘭。

(4) 旋緊導向法蘭上的螺栓，將三菱S12柴油發動機油封裝入前端蓋。

(5) 拆卸安裝器總成。

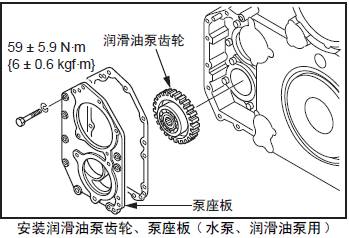

3.14 安裝三菱S12柴油發動機潤滑油泵齒輪、泵座板( 三菱S12柴油發動機水泵、三菱S12柴油發動機潤滑油泵用）

(1) 將軸承裝入三菱S12柴油發動機潤滑油泵齒輪內。

(2) 插入三菱S12柴油發動機潤滑油泵。

(3) 在前側齒輪箱上安裝泵座板。

(4) 按照規定的扭矩緊固螺栓。

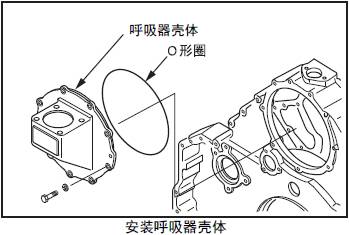

3.15 安裝呼吸器殼體（無三菱S12柴油發動機風扇規格）

在前側齒輪箱上安裝呼吸器殼體。

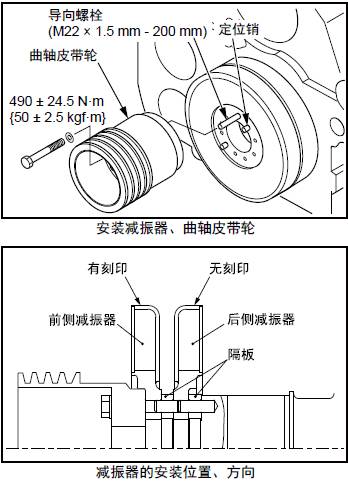

3.16 安裝三菱S12柴油發動機減振器、三菱S12柴油發動機曲軸皮帶輪

(1) 在三菱S12柴油發動機曲軸的三菱S12柴油發動機減振器安裝螺孔內裝上導向螺栓。

(2) 按照隔板、內側的三菱S12柴油發動機減振器、隔板、外側的三菱S12柴油發動機減振器、三菱S12柴油發動機曲軸皮帶輪的順序，通過導向螺栓，對準定位銷進行安裝。

(3) 按照規定的扭矩緊固螺栓。

注: 安裝時，注意三菱S12柴油發動機減振器的安裝位置和方向不要裝錯。

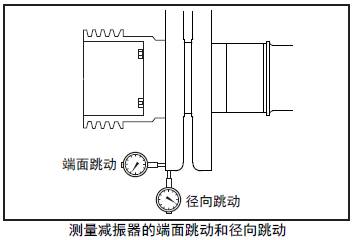

3.17 測量三菱S12柴油發動機減振器的端面跳動和徑向跳動

測量三菱S12柴油發動機減振器的端面跳動和徑向跳動。

超過標準值時，檢查螺栓的緊固狀況、安裝面有無異物粘附等組裝狀態。

注: 測量位置應避免刻印位置。

3.18 安裝、調整指針

(1) 在前側齒輪箱上安裝指針。

(2) 三菱S12柴油發動機曲軸置于No.1 三菱S12柴油發動機氣缸上死點位置，使三菱S12柴油發動機減振器外周的No.1 三菱S12柴油發動機氣缸上死點的刻印和指針相一致。

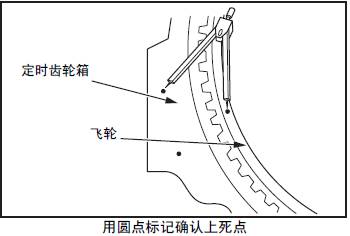

(3) No.1 三菱S12柴油發動機氣缸上死點的確認方法是，在三菱S12柴油發動機飛輪端面和三菱S12柴油發動機正時齒輪箱上打刻有圓點標記，當3 點之間的距離相同的時候，既是No.1 三菱S12柴油發動機氣缸的上死點。

注: 通過三菱S12柴油發動機活塞動作確認上死點的方法，參考「三菱S12柴油發動機本體的組裝」的「檢測三菱S12柴油發動機活塞的突出量」項。

4. 安裝后部裝置

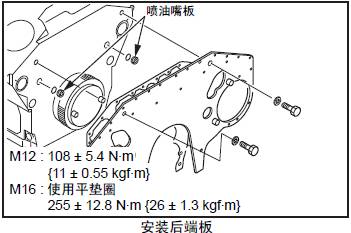

4.1 安裝后端板

(1) 安裝噴油嘴座板。

(2) 在三菱S12柴油發動機缸體的后端板墊片安裝面上涂抹密封劑(ThreeBond 1211)，貼上墊片。

(3) 在墊片上同樣涂抹密封劑(ThreeBond 1211)，安裝后端板。

(4) 按照規定的扭矩緊固螺栓。

(5) 確認后端板的下部和三菱S12柴油發動機缸體體的底部是否平齊。小心地剪除露出外面的墊片邊緣。

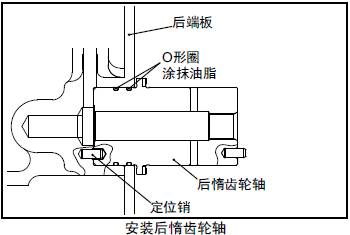

4.2 安裝三菱S12柴油發動機三菱S12柴油發動機后三菱S12柴油發動機惰齒輪軸

Ｏ形圈裝入三菱S12柴油發動機三菱S12柴油發動機后三菱S12柴油發動機惰齒輪軸，在Ｏ形圈部位涂敷油脂。三菱S12柴油發動機三菱S12柴油發動機后三菱S12柴油發動機惰齒輪軸對準定位銷后安裝在三菱S12柴油發動機缸體上。

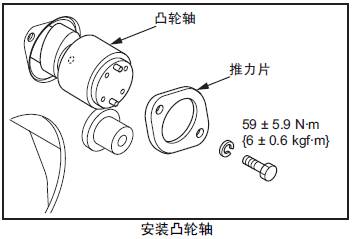

4.3 安裝三菱S12柴油發動機凸輪軸

從三菱S12柴油發動機缸體側面檢測口用棒等頂住三菱S12柴油發動機凸輪軸同時進行安裝。三菱S12柴油發動機凸輪軸碰撞后，凸輪和三菱S12柴油發動機凸輪軸襯套會受損傷。

(1) 在凸輪襯套的內面涂抹潤滑油。

(2) 在三菱S12柴油發動機凸輪軸的油孔部位、軸頸部位和凸輪上涂抹潤滑油。

(3) 在三菱S12柴油發動機缸體處用棒等頂住三菱S12柴油發動機凸輪軸同時小心地將三菱S12柴油發動機凸輪軸插入。

(4) 旋緊三菱S12柴油發動機推力片的固定螺栓。

(5) 確認三菱S12柴油發動機凸輪軸轉動。

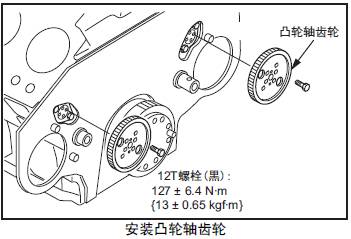

4.4 安裝三菱S12柴油發動機凸輪軸齒輪

(1) 將三菱S12柴油發動機凸輪軸齒輪和三菱S12柴油發動機凸輪軸的定位銷對準后安裝。

(2) 按照規定的扭矩緊固螺栓。

(3) 確認三菱S12柴油發動機曲軸能夠輕松地轉動。

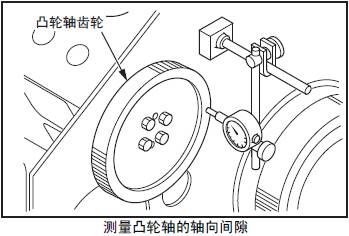

4.5 測量三菱S12柴油發動機凸輪軸的軸向間隙

測量三菱S12柴油發動機凸輪軸的軸向間隙。超過極限值時，確定故障部件后更換。

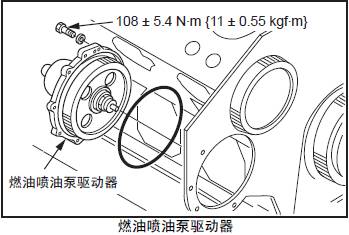

4.6 安裝三菱S12柴油發動機燃油噴油泵驅動器

(1) 在三菱S12柴油發動機燃油噴油泵驅動器殼體的安裝面上裝上Ｏ形圈。在法蘭面上涂抹一薄層密封劑(ThreeBond 1212)。

(2) 將三菱S12柴油發動機燃油噴油泵驅動器安裝在后端板上。

(3) 按照規定的扭矩緊固螺栓。

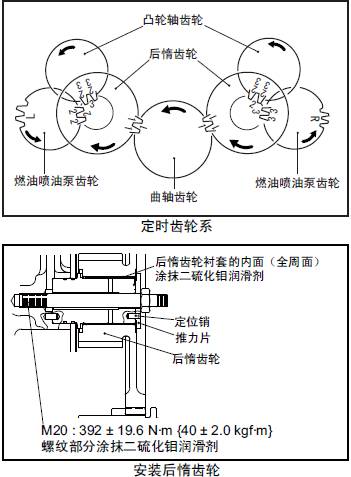

4.7 安裝三菱S12柴油發動機后惰齒輪

(1) 將三菱S12柴油發動機曲軸盤轉至No.1 三菱S12柴油發動機氣缸的上死點位置。

(2) 在三菱S12柴油發動機惰齒輪軸上涂抹潤滑油。

(3) 對準裝配記號后安裝惰齒輪。

(4) 將三菱S12柴油發動機推力片安裝在三菱S12柴油發動機惰齒輪軸上。

(5) 按照規定的扭矩緊固螺栓。

(6) 確認三菱S12柴油發動機正時齒輪的安裝記號和圖一致。

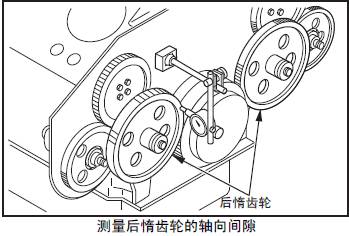

4.8 測量三菱S12柴油發動機后惰齒輪的軸向間隙

測量三菱S12柴油發動機后惰齒輪的軸向間隙。超過極限值時，更換新的三菱S12柴油發動機推力片或惰齒輪。

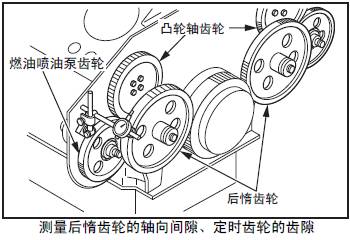

4.9 測量三菱S12柴油發動機正時齒輪的齒隙

測量三菱S12柴油發動機正時齒輪的齒隙，將千分表的表頭放置在齒輪節圓的圓周線上，與齒面垂直接觸，測量齒隙量，或在各齒輪的嚙合部分插入厚薄規進行測量。超過極限值時更換新的齒輪。

檢測項目	標準值	極限值
三菱S12柴油發動機曲軸齒輪和三菱S12柴油發動機后惰齒輪的齒隙	0.11 ～ 0.28 mm	0.50 mm
惰齒輪和三菱S12柴油發動機凸輪軸齒輪的齒隙	0.12 ～ 0.18 mm	0.50 mm
惰齒輪和三菱S12柴油發動機燃油噴油泵齒輪的齒隙	0.12 ～ 0.18 mm	0.50 mm

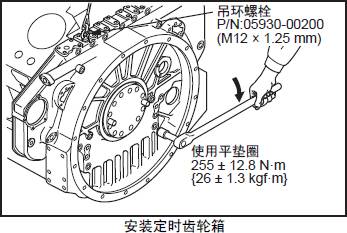

4.10 安裝三菱S12柴油發動機正時齒輪箱

注意避免三菱S12柴油發動機正時齒輪箱掉落或碰傷。不僅會損壞三菱S12柴油發動機正時齒輪箱，還可能引起人身事故。

(1) 在后端板的墊片安裝面上涂抹密封劑(ThreeBond 1211)，貼上墊片。

(2) 在墊片的三菱S12柴油發動機正時齒輪箱安裝面上涂抹密封劑(ThreeBond 1211)。

(3) 在三菱S12柴油發動機正時齒輪箱上安裝吊具，對準定位銷后，安裝三菱S12柴油發動機正時齒輪箱。

(4) 按照規定的扭矩緊固螺栓。

(5) 小心地剪除三菱S12柴油發動機缸體底部露出的墊片邊緣。

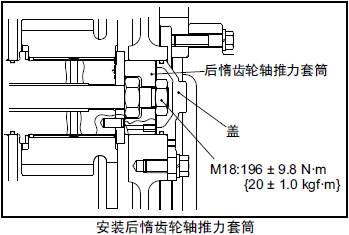

4.11 安裝三菱S12柴油發動機三菱S12柴油發動機后三菱S12柴油發動機惰齒輪軸三菱S12柴油發動機推力套筒

(1) 在三菱S12柴油發動機三菱S12柴油發動機后三菱S12柴油發動機惰齒輪軸三菱S12柴油發動機推力套筒上涂抹油脂，插入三菱S12柴油發動機缸體體內。這時，注意裝配記號"TOP" 要在最上方。另外，按照拆卸時作的識別記號安裝。

(2) 按照規定的扭矩緊固螺帽。

(3) 在三菱S12柴油發動機正時齒輪箱上安裝蓋板。

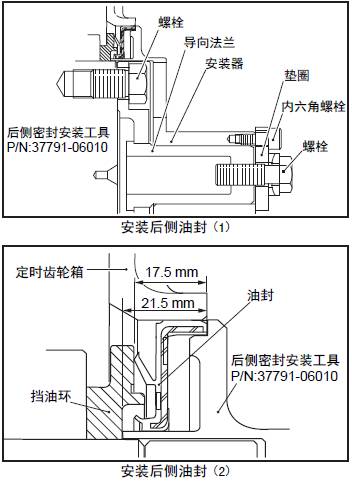

4.12 安裝后側三菱S12柴油發動機油封

后側三菱S12柴油發動機油封的安裝，使用后側三菱S12柴油發動機油封安裝工具進行。

(1) 在三菱S12柴油發動機油封的唇口涂抹清潔潤滑油。

注: 安裝三菱S12柴油發動機油封時，要注意三菱S12柴油發動機油封裝入的方向，注意不要損傷三菱S12柴油發動機油封。

(2) 在三菱S12柴油發動機曲軸的后端安裝導向法蘭，用螺栓固定。

(3) 將三菱S12柴油發動機油封裝在安裝器上，插入導向法蘭。

(4) 旋緊導向法蘭上的螺栓，將三菱S12柴油發動機油封裝入三菱S12柴油發動機正時齒輪箱。

(5) 拆卸安裝器總成。

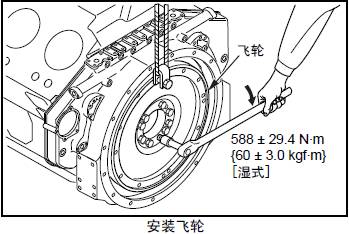

4.13 安裝三菱S12柴油發動機飛輪

(1) 確認三菱S12柴油發動機飛輪和三菱S12柴油發動機曲軸的安裝面沒有異物或損傷。

(2) 在三菱S12柴油發動機飛輪上安裝吊具。

(3) 將三菱S12柴油發動機飛輪對準三菱S12柴油發動機曲軸的定位銷后安裝。

(4) 螺栓的螺紋和座面部分涂抹潤滑油，按照規定的扭矩緊固。

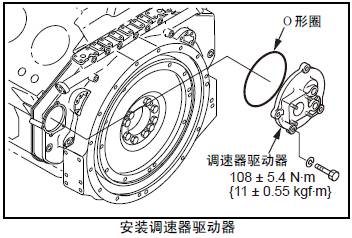

4.14 安裝三菱S12柴油發動機調速器驅動器（液壓三菱S12柴油發動機調速器規格）

(1) 在三菱S12柴油發動機調速器驅動器上安裝Ｏ形圈。

(2) 將三菱S12柴油發動機調速器驅動器安裝在后端板上。

(3) 按照規定的扭矩緊固螺栓。

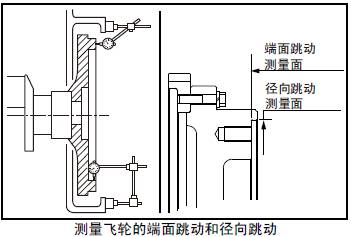

4.15 測量三菱S12柴油發動機飛輪的端面跳動和徑向跳動

測量三菱S12柴油發動機飛輪的端面跳動、徑向跳動。超過標準值時，檢查螺栓的緊固狀況、安裝面有無異物粘附等組裝狀態。

4.16 安裝三菱S12柴油發動機轉速傳感器

(1) 盤轉三菱S12柴油發動機曲軸使齒圈的齒端置于三菱S12柴油發動機轉速傳感器安裝孔的中央部位。

(2) 用手將三菱S12柴油發動機轉速傳感器旋入安裝孔內。

(3) 三菱S12柴油發動機轉速傳感器的端頭和齒圈的齒端接觸后，旋松三菱S12柴油發動機轉速傳感器使和齒圈齒端的間隙在標準值內。

(4) 用鎖緊螺帽固定三菱S12柴油發動機轉速傳感器。
