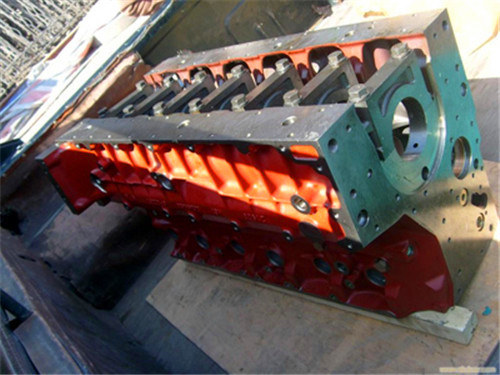

沃爾沃TWD1620G缸體組件主軸承蓋凸輪軸襯套活塞冷卻噴嘴機油壓力傳感器

  21 Cylinder Block: TWD1620G

Ref
1 Part No.
1543000 Qty
1 Description
Cylinder block   Notes
2  1 Cylinder block
3  7 Main bearing cap
4 422426 8 Pin
5 1543412 14 Flange screw
6 1556514 1 Bushing
7 1556515 6 Bushing
8  1 Cap
9 965186 4 Flange screw  L=50mm
10 965189 1 Flange screw  L=90mm
11 965188 1 Screw  L=70mm
12 952079 1 Plug
13 467367 4 Plug
14 1556907 4 Gasket
15 1543693 1 Guide sleeve
16  1 Lift ironfront
17 965191 3 Screw
18  1 Lift ironrear
19 968436 2 Flange screw
20 1543693 6 Guide sleeve
21 1543787 28 Spacer sleeve
22 965192 28 Flange screw
23 1556797 5 Stiffening plate  (1543590)
24 1543589 4 Stiffening plate
25 955083 2 Cap plug  D=14,5mm
26 967853 1 Cap plug  D=10,5mm
27 1543593 1 Cover
28 967949 8 Screw  (965175)
29 1161231 X Sealant  304ml
30 1543486 1 Cover plate
31 1543488 1 Cover plate
32 469606 7 Sealing ring (1556388)
33 945444 15 Flange screw L=25mm
 965180 3 Flange screw L=60mm
34 946470 1 Flange screw L=35mm
34A 946752 2 Flange screw L=35mm
35 946778 1 Cap plug D=17,5mm
36 191171 2 Pin
37 1546221 1 Sealing ring
38 417588 1 Guide sleeve, fuel inj. pump
39 479979 1 Plug (191026)
40 968145 1 Plug
41 3826916 1 Elbow nipple (942021)
42 949918 1 Drain cock
43 942078 1 T-nipple
44 968971 1 O-ring
45 946173 2 Flange screw
46 1542242 1 Cover
47 1543745 6 Jet, piston cooling SN-2160012628. Replaced by 1 ea 1556430 and 1 ea 1556434.
 1556430 6 Jet, piston cooling SN2160012629-
48 955981 6 O-ring
49 1543749 6 Stud, L=50mm SN-2160012628. For 1543745.
 1556434 6 Stud, L=40mm SN2160012629-. For 1556430.
50 948645 6 Lock nut
51  1 Oil pressure sensor SE GROUP 30

21缸體：TWD1620G

1零件號。

1543000數量

1說明

氣缸體注釋

2 1缸體

3 7主軸承蓋

4 422426 8針

5 1543412 14法蘭螺釘

6 1556514 1襯套

7 1556515 6襯套

8 1蓋

9 965186 4法蘭螺釘L=50mm

10 965189 1法蘭螺釘L=90mm

11 965188 1個螺釘L=70mm

12 952079 1個插頭

13 467367 4插頭

14 1556907 4墊片

15 1543693 1導套

16 1提升鐵前部

17 965191 3螺釘

18 1提升鐵后部

19 968436 2法蘭螺釘

20 1543693 6導套

21 1543787 28隔套

22 965192 28法蘭螺釘

23 1556797 5加勁板（1543590）

24 1543589 4加勁板

25 955083 2蓋插頭D=14,5mm

26 967853 1個蓋塞D=10,5mm

27 1543593 1蓋

28 967949 8螺釘（965175）

29 1161231 X密封劑304ml

30 1543486 1蓋板

31 1543488 1蓋板

32 469606 7密封圈（1556388）

33 945444 15法蘭螺釘L=25mm

965180 3法蘭螺釘L=60mm

34 946470 1法蘭螺釘L=35mm

34A 946752 2法蘭螺釘L=35mm

35 946778 1個蓋塞D=17,5mm

36 191171 2針

37 1546221 1密封圈

38 417588 1導向套，燃油噴射。抽水機

39 479979 1個插頭（191026）

40 968145 1個插頭

41 3826916 1彎頭短節（942021）

42 949918 1排水旋塞

43 942078 1個T型管接頭

44 968971 1個O形圈

45 946173 2法蘭螺釘

46 1542242 1蓋

47 1543745 6噴嘴，活塞冷卻SN-2160012628。替換為1個ea 1556430和1個ea 1556434。

1556430 6噴嘴，活塞冷卻SN2160012629-

48 955981 6 O形圈

49 1543749 6螺柱，L=50mm SN-2160012628。用于1543745。

1556434 6螺柱，L=40mm SN2160012629-。用于1556430。

50 948645 6鎖緊螺母

51 1機油壓力傳感器SE總成30
