卡特彼勒3516船用柴油發電機組

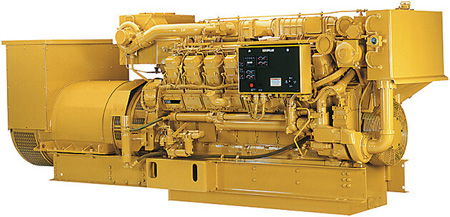

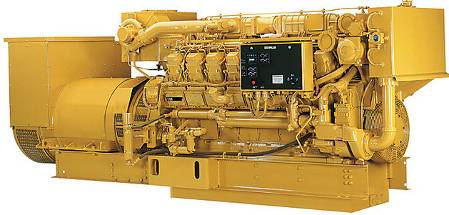

卡特彼勒船用柴油發電機組3516B

格

發電機組技術規格

最小額定值	1180 eKW（1475 kVA）
最大額定值	1825 eKA（2281 kVA）
頻率	50 Hz 或 60 Hz
速度	1000 rpm、1200 rpm、1500 rpm、1800 rpm

發動機技術規格

發動機型號	V 16，四沖程柴油發動機
缸徑	170.0 mm
排量	69.0 L
沖程	190.0 mm

發電機組配置

排放/燃油策略

IMO I、IMO II（僅限 1600 eKW @ 50 hz）

發電機組尺寸

重量	11354 kg（25030 lb）至 13538 kg（29845 lb）
長度	5076 mm（199.8"）至 5611 mm（220.9"）
寬度	1703 mm（67.1"）至 2144 mm（84.4"）
高度	2053 mm（80.8"）至 2100 mm（82.7"）

標準/選裝設備

3516B 標準設備

卡特彼勒柴油發動機進氣系統

獨立回路后冷器芯、耐腐蝕涂層（空氣側）標準負荷空氣濾清器雙渦輪增壓器，152 mm（6"）外徑直接頭

卡特彼勒柴油發動機控制系統

Caterpillar A-III 發動機電子卡特彼勒柴油發動機控制系統，帶有電子單體噴油器卡特彼勒燃油系統硬線束（需要 10 A 直流電源以驅動發動機電子控制模塊）

卡特彼勒冷卻系統

機油冷卻器自動調溫器和殼體，全開溫度為 92°C（198°F）齒輪驅動型離心水套水泵輔助淡水泵膨脹箱離心非自動充注輔助海水泵

卡特彼勒排氣系統

帶隔熱板的干式氣密排氣歧管帶水冷式軸承和隔熱板的雙渦輪增壓器發動機（轉速 1500 或 1800 rpm）上的 305 mm（12"）圓形法蘭垂直排氣口發動機（轉速 1200 或 1000 rpm）上的 203 mm（8"）圓形法蘭垂直排氣口

飛輪和飛輪外殼

飛輪，SAE 編號 00，183 齒飛輪外殼，SAE 編號 00

卡特彼勒燃油系統

右側燃油濾清器，帶保養指示器

輸油泵

電子控制單體噴油器

儀器

超速停機通知燈

緊急停機通知燈

預潤滑超控

停機超控

圖形單元（船舶功率顯示器），用于以模擬或數字方式顯示：

發動機機油壓力、發動機水溫、燃油壓力、系統直流電壓、進氣限制、右側和左側排氣溫度、燃油濾清器壓差、機油濾清器壓差、工時計、發動機轉速、瞬時油耗、總油耗、發動機控制開關（4 位）、警報已劃分優先級、超速停機通知燈、緊急停機通知燈、預潤滑超控、停機超控

卡特彼勒潤滑系統

安裝在頂部的曲軸箱通氣孔機油濾清器、右側機油加注口和油尺、右側深油槽底殼齒輪式機油泵

卡特彼勒安裝系統

導軌，發動機安裝，發動機長度，工業型，254 mm（10"），通信通道

動力輸出

附件驅動裝置右下部，左下部前殼體，兩側

卡特彼勒保護系統

A-III 電子監控系統提供了客戶可編程的發動機功率減額策略，以便在惡劣的工作條件下提供保護

緊急停機按鈕（位于電子儀表板中）安全關閉保護：

常規

減振器和護罩涂有 Caterpillar Yellow 噴漆的發動機，帶黑色導軌。吊耳

注：1.用于進行熱交換器冷卻的發動機不含熱交換器。2.當與競爭對手的發電機配合使用時，建議使用 TVA。 可能需要使用一個替代的減振器。3.發動機已為自動起停功能布線。

3516B 選裝設備

卡特彼勒柴油發動機進氣系統

空氣濾清器拆卸

遠程進氣適配器

充電系統

蓄電池充電器

充電交流發電機

卡特彼勒柴油發動機控制系統

負載共享模塊

本地速度油門控制

卡特彼勒冷卻系統

水位開關儀表

冷卻液液位傳感器

接頭

龍骨冷卻轉換

散熱器冷卻轉換

熱交換器

輔助水泵

海水泵拆卸

空氣分離器

卡特彼勒排氣系統

排氣口

柔性接頭

彎管

法蘭

法蘭和排氣管擴張器

消音器

卡特彼勒燃油系統

燃油冷卻器

燃油充注泵

燃油軟管

剛性燃油管

燃油粗濾器

燃油油位開關

發電機和發電機附件

安裝的發電機總成，用于船用輔助發動機

安裝的發電機總成，用于船用輔助發動機

儀器

PL1000T 通信模塊

PL1000E 通信模塊

客戶接口盒

熱電偶

遠程面板顯示器

遠程油缸溫度顯示器

卡特彼勒潤滑系統

油底殼

油底殼附件

油槽泵

預潤滑選件

潤滑油

離心機油濾清器

卡特彼勒安裝系統

隔振器

導軌

動力輸出

飛輪護罩

撓性聯軸器

聯軸器輪轂

前殼體附件

左上部前方位置

左上部后方位置

右上部前方位置：

右上部后方位置

左下部前方位置

前殼體附件驅動裝置

前部動力輸出，前部動力輸出

曲軸皮帶輪

減振器護罩拆卸

卡特彼勒保護系統

進氣口關閉

開關和接觸器

防爆安全閥

傳感器

備件套件

發動機零配件套件

特殊外觀

卡特彼勒起動系統

起動馬達或盤車裝置

空氣起動馬達選件

起動輔助裝置

蓄電池組 - 24 伏 - 干式

蓄電池架

常規

工具套件

Caterpillar 數據鏈路接線

維修工具/運輸防護/工廠支持

調試
