機油壓力 - 機油壓力低 (LOP) 預警

代碼

故障原因

產生后果

故障代碼: 143
PID:
FMI:
指示燈:
SRT: 00-354

發動機機油壓力已降至機油壓力低預警閾值以下。

對性能沒有影響。
公共預警輸出通電。
機油壓力低 (LOP) 預警繼電器驅動器通電。

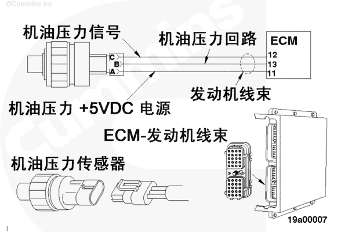

機油壓力傳感器電路

步驟 1.

檢查傳感器精度。

步驟 1A. 用機械式壓力表核實傳感器的精度。

傳感器讀數正確

步驟 2.

清除故障代碼。

步驟 2A. 使故障代碼不起作用。

故障代碼 143 不起作用

步驟 2B. 清除所有非現行故障代碼。

所有故障代碼已被清除

條件

停機/運轉開關處在“STOP”（停機）位置。

控制器不在診斷模式。

采取措施

將已知質量和標定的機械式機油壓力表連接到發動機的機油濾清器座的頂部上其中一個螺塞上。

將 INSITE™（零件號 3825145）連接到數據通信接口上。

起動發動機，將 INSITE™（零件號 3825145）監測屏幕上的機油壓力讀數與機械式機油壓力表上的讀數進行比較。

注：需要提高發動機轉速，以便更容易地發現讀數間的差異。

合格

不合格

傳感器讀數正確
參考《基本發動機故障判斷和排除手冊》中正確的技術規范。

轉至 2A

轉至故障代碼 141

條件

連接所有部件。

采取措施

連接所有部件。

起動發動機，并怠速運轉 1 分鐘。

注：如果在特定的轉速下出現故障，在該轉速下運轉發動機以核實是否已經排除故障。

合格

不合格

故障代碼 143 不起作用

請重新進行故障診斷步驟，或在已經完成所有步驟并經過復查后，與當?shù)乜得魉固丶s維修站聯系。

轉至 2B

轉至 1A

條件

連接所有部件。

采取措施

使用 INSITE™（零件號 3825145）清除所有非現行故障代碼。

注：數據通信接口接頭位于飛輪殼右排上。

合格

不合格

所有故障代碼已被清除

對所有其余的現行故障代碼進行診斷。

轉至 維修完成

轉至 相應的故障診斷及排除圖表
