柳工LG907及LG908挖掘機控制系統監測儀表好壞的維修簡易判斷方法

特別提示：電源導線和儀表電源端不能接反，接反可能會引起電源短路、起火、燒毀電源或燒毀儀表。

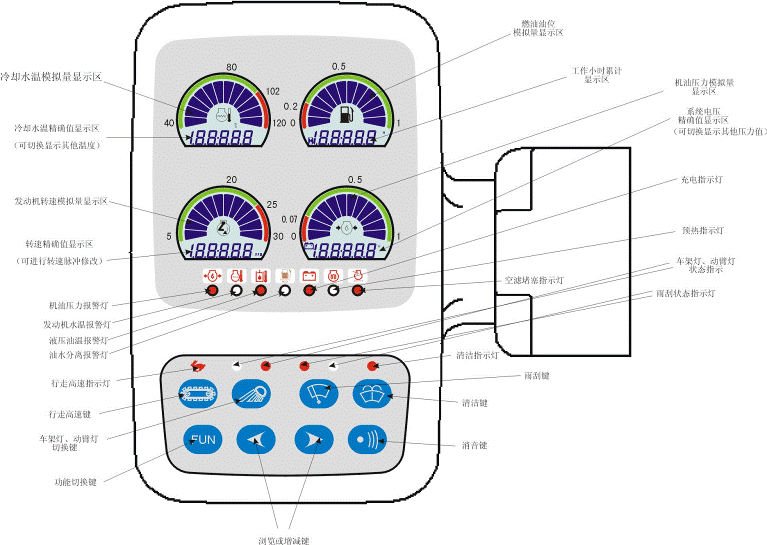

儀表布置圖

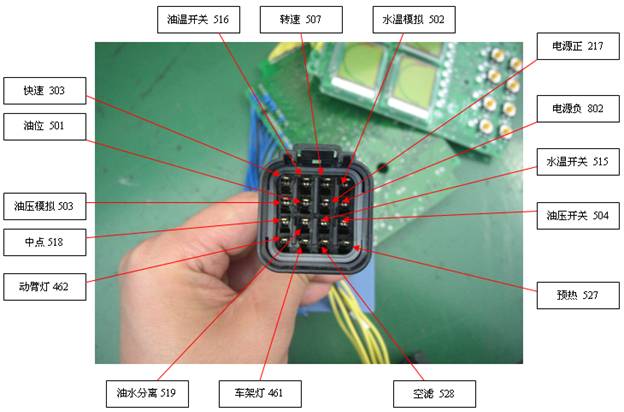

圖1

檢測連接：

1、用一根黑線和一根黃線的一端共同連接在電源負極上，黑線另一端連接儀表護套如圖1位置（802號線），紅線一端接電源正極，另一端接儀表護套如圖1位置（217號線），打開電源，顯示如圖所示。

    正常顯示狀態：

水溫段位最低一段，數字精確值無顯示；

燃油位顯示最低一段且處于閃爍報警狀態，數字精確值顯示累計工作小時計；

轉速段位無顯示，數字精確值顯示0000；

機油壓力段位顯示全滿，數字精確值顯示系統電壓值；

開關量充電處于閃爍報警狀態，其余處于無顯示正常狀態；

按鍵處于無按鍵狀態，按鍵指示燈處于無顯示正常狀態；

蜂鳴器處于聲音報警狀態。

2、模擬量水溫檢測：

連接：黃色導線一端已經接電源負極，另一端接儀表護套如圖1位置（502號線）。

顯示：儀表顯示段位很快顯示為1~10段，精確值顯示為102℃，20秒后段位全部顯示，并且高三段處于閃爍報警狀態，精確值顯示為120℃，同時LED指示燈處于閃爍顯示報警狀態，說明儀表水溫這一路良好。

3、模擬量燃油位檢測：

    連接：把接在502號線上的導線取下來連接到儀表護套如圖1位置（501號線）。

    顯示：儀表顯示段位以0.8秒增加一段的速度一直增加到顯示全滿，說明儀表燃油位這一路良好。

4、模擬量機油壓力檢測：

    連接：把接在501號線上的導線取下來連接到儀表護套如圖1位置（503號線）。

    顯示：儀表顯示段位很快顯示一段并處于閃爍報警，說明儀表機油壓力這一路良好。

5、發動機轉速：儀表在沒有連接發動機時轉速位置段位沒有顯示，精確值處顯示為0000；如果儀表已經裝機且發動機已經發動，則精確值和段位處均顯示相應的值，說明儀表發動機轉速這一路良好。

6、系統電壓：在儀表上電的情況下在機油壓力這塊液晶下面數字精確顯示時時供電電壓，調節電壓值，顯示跟隨顯示，說明儀表系統電壓這一路良好。

7、累計工作小時數：當儀表沒有裝機時，給儀表上電，小時計將計時（機油壓力屬于正常），顯示如果不足一個小時，數字將以每2秒的速度刷新一次顯示，如果小時數大于1小時，將以每6分鐘的速度刷新一次顯示，說明儀表工作小時計計時良好。

8、開關量機油壓力檢測：

    連接：把接在503號線上的導線取下來連接到儀表護套如圖1位置（504號線）。

    顯示：儀表機油壓力指示燈處于閃爍報警，說明儀表機油壓力開關量這一路良好。

9、開關量油溫檢測：

    連接：把接在504號線上的導線取下來連接到儀表護套如圖1位置（516號線）。

    顯示：儀表油溫指示燈處于閃爍報警，說明儀表油溫開關量這一路良好。

10、開關量油水分離檢測：

    連接：把接在516號線上的導線取下來連接到儀表護套如圖1位置（519號線）。

    顯示：儀表油水分離指示燈處于閃爍報警，說明儀表油水分離開關量這一路良好。

11、開關量空濾檢測：

    連接：把接在519號線上的導線取下來連接到儀表護套如圖1位置（528號線）。

    顯示：儀表空濾指示燈處于閃爍報警，說明儀表空濾開關量這一路良好。

12、開關量充電檢測：

    連接：把另外一根紅色導線一端連接電源正極，一端接到儀表護套如圖1位置（518號線），注意不要與電源地線短路。

    顯示：儀表充電指示燈將熄滅，說明儀表充電開關量這一路良好。

13、開關量預熱檢測：

    連接：把接在518號線上的電源正極線取下來連接到儀表護套如圖1位置（527號線）。

    顯示：儀表預熱指示燈將點亮，說明儀表預熱開關量這一路良好。

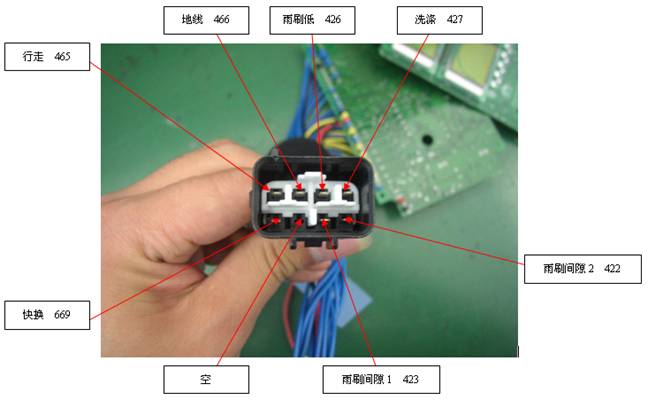

圖2

14、按鍵行走輸出檢測：在儀表沒有裝機的情況下，按動行走按鍵，儀表如圖2護套（465號線）接頭輸出對地12V電壓，行走指示燈不點亮（裝機后會點亮），說明儀表行走輸出正常。

15、按鍵燈光輸出檢測：在儀表上電的情況下，按動燈光按鍵一次，儀表如圖1護套（461號線）接頭輸出對地12V電壓，燈光相應指示燈點亮；按動燈光按鍵二次，儀表如圖護套（462號線）接頭輸出對地12V電壓，燈光相應指示燈點亮；按動燈光按鍵三次，儀表462號線和461號線接頭均輸出對地12V電壓，燈光兩指示燈同時點亮，說明儀表行走輸出正常。

16、按鍵雨刮輸出檢測：在儀表上電的情況下，按動雨刮按鍵一次，儀表如圖2護套（423號線）接頭輸出對地12V電壓，燈光相應指示燈點亮；按動燈光按鍵二次，儀表如圖護套（422號線）接頭輸出對地12V電壓，燈光相應指示燈點亮；按動燈光按鍵三次，儀表426號線接頭輸出對地12V電壓，燈光兩指示燈同時點亮，說明儀表行走輸出正常。

17、按鍵清洗輸出檢測：按住清洗按鍵，儀表如圖2護套（427號線）接頭輸出對地12V電壓，清洗指示燈點亮，說明儀表清洗輸出正常。

18、按鍵功能切換檢測：按動FUN按鍵，儀表將在工作小時數和機油壓力精確值之間切換顯示，當處于機油壓力精確值顯示時，按動左鍵或右鍵也能實現工作小時數和機油壓力精確值之間的切換功能，說明儀表功能按鍵正常。

19、當儀表有報警量且為聲音報警量出現時，蜂鳴器會聲音報警提示，此時按動消音按鍵后消音指示燈點亮，同時蜂鳴器不鳴叫，說明儀表消音功能正常。

根據需要可以測試其中一項、幾項或全部。
