工具名稱及規格

О標記表示必須配備工具

               零  件  名  稱

泵 的 型 號

名稱

B

K3V63

K3V112

K3V140

K3V180

內六角

 螺栓

PT孔螺栓

(PT螺釘)

  PO銷

(PF螺釘)

 內六角

鎖定螺釘

 內六角

  扳手

2

M4

2,5

M5

3

M6

4

О

О

О

О

M5

BP-1/16

M8

5

О

О

О

О

M6

BP-1/8

M10

6

О

О

О

О

M8

BP-1/4

PO-1/16

M12 M14

8

О

О

О

M10

BP-3/8

PO-3/8

M16 M18

10

M12

BP-1/2

PO-1/2

M20

12

M14

14

О

M16M18

BP-3/4

PO-3/4

17

О

О

О

M20M22

BP - 1

PO11^1/41^1/2

19

M24M27

21

22

M30

PO - 2

梅花扳手

 死扳手

雙頭(單頭)扳手

19

О

О

О

О

M12

M12

VP-1/4

22

VP-3/8

24

О

О

О

M16

M16

27

О

О

О

M18

M18

VP-1/2

30

О

О

О

M20

M20

36

О

О

О

VP-3/4

41

VP - 1

50

VP-1 1/4

55

VP-1 1/2

活絡扳手

О

О

О

О

中型                1把

螺絲刀

О

О

О

О

一字螺絲刀中型      2把

錘 子

О

О

О

О

橡皮錘子            1把

尖嘴鉗子

О

О

О

О

用于鎖定擋圈       TSR-160

銅 棒

О

О

О

О

可鍛的銅棒       10×8×200左右

力矩扳手

О

О

О

О

按預定力矩能旋緊的扳手

No

操   作   內   容

注  意  事  項

形式

1

選擇拆卸場所。

（1）        選定整潔干凈的場所。

（2）        為防止部件碰傷，工作臺上鋪設橡膠板或工作布等。

2

請用清洗油等去除泵表面的垃圾，銹斑等。

3

取下泵殼上的油栓蓋(468)抽出泵體內的油。

串聯型泵，從前泵及后泵的插銷口排油。

4

卸下六角螺栓(412,413)取下調節器。（見圖1）

調節器的拆卸請參閱調節器的維修指導。

5

松開固定在旋轉斜板支撐板(251),泵殼(271),閥體(312)上的六角螺栓(401)。

當泵的后面裝有泵的連接件時先拆下泵的連接件后再進行次項操作。

6

泵與調節器的安裝面向下，水平放在操作臺上，拆卸泵殼(217)與閥體(312)。（見圖2）

當調節器的安裝面向下時，為防止損傷安裝面，操作臺上必須鋪設橡膠板等。

7

從泵殼(271)內對準驅動軸將缸體(111)取出，同時取出活塞(151)、壓板(153)、球面襯套(156)、油缸彈簧。（見圖3）

(1)    防止碰傷油缸、球面

襯套、導軌、活塞瓦

的滑動面。

全類型

8

拆下內六角螺栓(406),取下密封蓋(F)(261)。（見圖4）

(1)  在密封蓋(F)的起拔孔內裝上起拔螺栓能簡地取出蓋板。

(2)  密封蓋(F)裝有油密封圈,在裝拆時不要損傷油密封圈。

起拔孔的尺寸

K5V80 :M6

K3V63 :M6

K3V140 :M8

K3V180 :M8

K3V280 :M8

9

卸下六角螺栓(408),取下后部蓋板（263）。

10

輕輕地敲擊靠泵一側的斜板支撐臺(251)的發蘭盤,使泵殼與支撐臺分離。（見圖5）

11

從泵殼(271)取出活塞瓦(211),斜板(212)。（見圖6）

No

操   作   內   容

注   意   事   項

形式

12

用塑料錘子等輕輕地敲擊傳動軸(111,113)的軸端面。從斜板支撐臺拔出驅動軸。（見圖7）

13

從閥體(312)內取出的閥體(313,314)。（見圖8）

(1)在進行6的作業時，往往閥體會脫落。

全類型

14

有必要時從泵體(271)取出擋塊(L)(534)、擋塊(S)(535)、輔助活塞(532)、傾斜銷(531)，另從閥體(312)內取出滾針軸承(124),花鍵連接軸(114)。

(1)  在拆傾斜銷時,請使

   用夾具拆卸,以防傾

   斜銷頭部受傷。

(2)  斜銷與輔助活塞的

   嵌合面涂有硬膠，請

   不要碰傷輔助活塞。

(3)  滾針軸承除考慮軸

承壽命以外盡可能

不要拔出。

(4)  不能松動閥體,斜板

支撐臺上的六角螺

帽,否則流量設定會

發生變化。

全類型

No

操   作   內   容

注   意   事   項

形式

1

用錘子輕輕地將旋轉斜板支撐臺(251)敲入泵殼(271)內安裝好。（見圖9）

(1)  取出輔助活塞,傾轉

銷、擋塊(L)、擋塊(S)

時，預先在泵殼上將

這些部件裝上。

(2)  在擰緊輔助活栓及傾

轉銷時，為防止損傷

傾轉銷的頂部及反饋

銷，操作時請使用夾

具以免損傷該部件。

另外，螺釘部涂上硬

膠（中強度）。

全類型

No

操   作   內   容

注   意   事   項

形式

2

泵體與調節器的安裝面向下、在傾轉銷（531）斜板上嵌入襯套，正確地將斜板（212）裝入斜板支撐臺（251）內。（見圖10）

(1)用雙手指尖確認斜板是否靈活轉動。

(2)斜板、斜板支撐臺、傳動部位涂上潤滑油以便傳動軸的安裝。

全類型

3

將已配套好的軸承（123）、軸承擋片（127）、擋環（824）的驅動軸裝入斜板支撐臺(251)內。（見圖11）

(1)傳動軸不能用錘子等

   敲擊。

(2)將軸承的外圈用橡皮

   錘子輕輕地敲擊,用銅

   棒將其徹底地敲入。

全類型

4

將密封蓋（F）（261）裝入泵殼（271）、用內六角螺栓（406）固定。（見圖12）

(1)請在密封蓋（F）內的

   油密封上涂上薄薄的

   潤滑油。

(2)當心不要碰傷油密封。

(3)串聯泵的后蓋(263)

   及密封蓋（262）按

   相同的要領裝入。

全類型

5

裝配好輔助活塞缸體〔油缸（141）、輔助活塞（151，152）、壓板（153）、球面襯套（156）、墊片（158）、油缸彈簧（157）〕、將球面襯套與油缸花鍵軸的位置對準、插入泵殼內。（見圖13）

全類型

6

將閥快（313）對準銷子后裝入閥體

（312）內。（見圖14）

請注意不要裝錯閥快的吸入、吐出方向。

7

將閥體（312）裝在殼體（271）上、用內六角螺栓（401）固定。（見圖15）

(1)先裝后側的泵體，作業就比較容易了。

(2)請注意閥體的方向不要裝錯。

 ·右旋轉的泵（從輸入軸方向看）

   排出的位置：左側（調節器的位置：朝上側）

 ·左旋轉的泵（從輸入軸方向看）

    排出的位置：右側（調節器的位置：朝上側）

8

傾轉銷的反饋銷夾在調節器的反饋銷內，裝入調節器，用內六角螺栓（412，413）固定。（見圖16）

請注意不要裝錯前用與后用的調節器。

全類型

9

裝上排油銷孔（467）整個操作完成。

全類型

品名及檢查項目

標 準 尺 寸 / 調 換 推 薦 值

     處   理

泵   的   型   號

K3V63

K3V112

K3V410

K3V180

活塞、油缸內空間的間隙量

           (D-d)

0.028

      0.056

0.039

        0.067

0.043

       0.070

0.0375

       0.078

調換活塞、或油缸

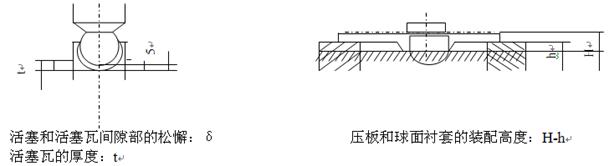

活塞、活塞瓦間隙部的松懈

            (δ)

0～0.1

        0.3

0～0.1

        0.3

0～0.1

        0.3

   0～0.1

        0.35

調換活塞、偶合件。

活塞瓦的厚度

            ( t )

3.9

        3.7

4.9

        4.7

5.4

        5.0

5.4

        5.0

調換活塞、偶合件。

油缸彈簧的自由高度

           (L)

31.3

        30.2

 41.1

        40.3

 47.9

        47.1

40.9

        40.1

調換油缸彈簧。

壓板、球面襯套的裝配高度

          (H-h)

10.5

        9.8

 12.0

        11.0

13.5

        12.5

13.5

       12.5

調換壓板、球面襯套。

油缸(滑動部)

斜板（活塞瓦板）

油缸(滑動部)各面的光潔度

   修整必要的粗糙度

       3—Z

 標準面粗糙度（修正值）

     0.4Z以下

          （研磨）

部品名稱

尺寸

旋緊力矩

工具名稱

內六角螺栓

 （材質SCM435）

M5

M6

M8

M10

M12

M14

M16

M18

M20

0.7

1.2

3.0

5.8

10

16

24

34

44

B= 4

   5

   6

   8

  10

  12

  14

  14

  17

內六角扳手

PT銷

 （材質S45C）

注）密封膠帶繞1.5～2圈

PT1/16

PT1/8

PT1/4

PT3/8

PT1/2

0.7

1.05

1.75

3.5

5.0

4

5

6

8

10

  同  上

  PF銷

  （材質S45C）

PF1/4

PF1/2

PF3/4

PF1

PF11/4

PF11/2

3.0

10

15

19

27

28

6

10

14

17

17

17

    同  上

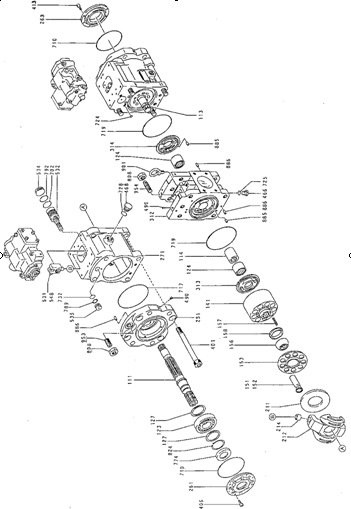

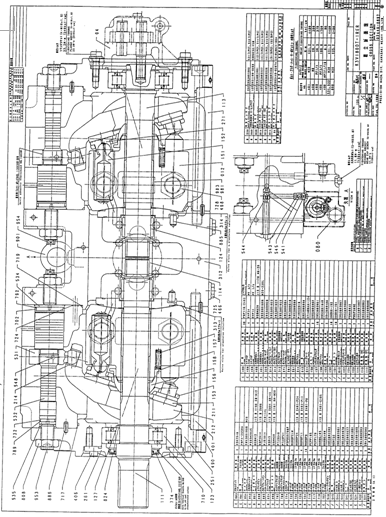

983

848M1

2PC

981

A10508

1PC

954

鎖緊螺釘

合金鋼

2PC

953

內六角螺母

合金鋼

2PC

901

吊環螺栓

碳素鋼

2PC

886

彈簧銷

工具鋼

4PC

885

閥板銷

軸承鋼

2PC

824

擋環

工具鋼

2PC

808

六角螺母

4PC

792

保護墊圈

特氟龍

2PC

789

保護墊圈

特氟龍

2PC

774

油密封環

合成橡膠

1PC

732

O型環

合成橡膠

2PC

728

O型環

合成橡膠

3PC

725

O型環

合成橡膠

2PC

724

O型環

合成橡膠

18PC

719

O型環

合成橡膠

2PC

717

O型環

合成橡膠

2PC

710

O型環

合成橡膠

2PC

702

O型環

合成橡膠

2PC

546

反饋銷

軸承鋼

2PC

535

擋塊

合金鋼

2PC

534

擋塊

合金鋼

2PC

532

輔助活塞

合金鋼

2PC

531

合金鋼

2PC

490

碳素鋼

15PC

468

VP塞頭

3PC

466

VP塞頭

2PC

406

內六角螺栓

合金鋼

8PC

401

內六角螺栓

合金鋼

8PC

314

閥板

合金鋼

1PC

313

閥板

合金鋼

1PC

312

閥塊

1PC

271

泵殼

2PC

262

密封罩

鋁合金

1PC

261

密封罩

鋁合金

1PC

251

傾斜板支撐臺

2PC

214

傾斜襯套

合金鋼

2PC

212

斜板

2PC

211

活塞支撐板

軸承鋼

2PC

158

墊片

碳素鋼

2PC

157

油缸彈簧

彈簧鋼

18PC

156

球面襯套

合金鋼

2PC

153

壓板

合金鋼

2PC

152

活塞瓦

18PC

151

活塞

合金鋼

18PC

141

油缸體

2PC

127

軸承墊圈

碳素鋼

4PC

124

軸承鋼

2PC

123

軸承鋼

2PC

114

花鍵接頭

合金鋼

1PC

113

合金鋼

1PC

111

合金鋼

1PC
