卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機使用維修模式

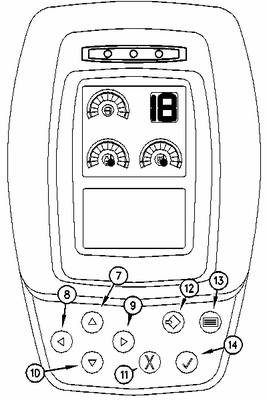

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機監視器面板

(1) 油量表

(2) 發動機冷卻液溫度表

(3) 行動燈

(4) 發動機轉速刻度盤指示器

(5) 液壓油溫度表

(6) 信息中心

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機監視器面板 (7) "向上"鍵 (8) "向左"鍵 (9) "向右"鍵 (10) "向下"鍵 (11) "取消"鍵 (12) "設定"鍵 (13) "菜單"鍵 (14) "OK" 鍵

監視器上顯示來自控制器的信息。 以下維修程序和功能通過控制器可用：

控制器通知監視器關于機器的情況。 部分示例列表如下：液壓油溫度, 發動機冷卻液溫度 和 燃油油位。 控制器通知監視器關于電子控制系統的任何現有的和/或過去的故障。 對控制器進行各種設定。 對電子控制系統進行調節和測試。

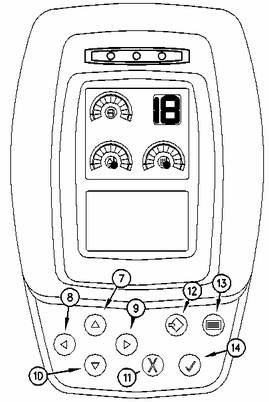

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機維修模式的起動

監視器面板 (7) "向上"鍵 (8) "向左"鍵 (9) "向右"鍵 (10) "向下"鍵 (11) "取消"鍵 (12) "設定"鍵 (13) "菜單"鍵 (14) "OK" 鍵

鍵盤的按鍵用于進入維修模式。 按鍵用于更改模式。接下來按對應鍵，直到理想的模式出現在信息中心上為止。

"向上"鍵和"向下"鍵

"向上"鍵 (7) 和"向下"鍵 (10) 用于上下滾動查看消息區域內的各項。

"向左"鍵和"向右"鍵

"向左"鍵 (8) 和"向右"鍵 (9) 用于左右滾動查看消息區域內的各項。

"Setting（設定）"鍵

"setting（設定）"鍵 (12) 用于設定消息區域內顯示的菜單。

"Menu（菜單）"鍵

"menu（菜單）"鍵 (13) 用于訪問主菜單。

"Cancel（取消）"鍵

"cancel（取消）"鍵 (11) 用于取消當前的選擇和退出菜單屏幕。 在菜單屏幕上按 "cancel（取消）"鍵時，正常工作屏幕將出現。

"OK" 鍵

"OK" 鍵 (14) 用于選擇消息區域內的突出顯示項。

維修模式的起動

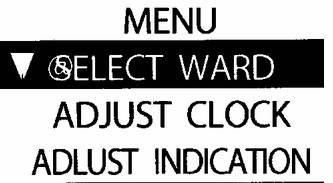

以上屏幕將出現。 隨后按 "menu（菜單）"鍵 (13) 。

應當按"向下"鍵。突出顯示 "PREFERENCES（首選項）"設定。按 "OK" 鍵。

以上屏幕將出現。

方向鍵用于輸入密碼。 輸入密碼后按 "OK" 鍵。

顯示的典型示例

如果輸入了正確的密碼，則以上屏幕應當出現。

如果輸入的密碼不正確，則以上屏幕應當出現。

卡特彼勒315C 起動模式

采用以下方式起動維修功能：向上鍵, 向下鍵, 向左鍵 和 向右鍵

卡特彼勒315C退出維修模式

有兩種方法可以終止維修模式。

維修模式將在起動開關轉到斷開位置 10 秒后終止。

突出顯示第一行顯示內的 "SERVICE（維修）"。

利用"向左"鍵和"向右"鍵滾動查看顯示。 顯示屏上的第一行應當顯示 "EXIT（退出）"。

當在 "exit（退出）"屏幕上按下 "setting（設定）"鍵時，維修模式終止且顯示返回上一顯示頁面。

5.    調整時鐘模式

6.     SMCS — 1931

7.    窗體頂端

8.    時鐘的調整

9.窗體底端

在以上菜單屏幕上，按 "menu（菜單）"鍵。

選擇"主頁 (PREFERENCES)" 選項。 按 "OK" 鍵。

選擇 "ADJUST CLOCK（調整時鐘）"選項。 按 "OK" 鍵。

利用方向鍵調整時間。 時間設定完成后，按 "setting（設定）"鍵。 卡特彼勒315C 時鐘的調整

以上菜單出現時，選中第二行上的時間輸入。按向下鍵"（10）"。時間輸入突出顯示時按 OK 鍵"（14）"。

利用向上/向下箭頭鍵修改時間。

利用左/右箭頭鍵在 12 和 24 小時制間切換。 利用向上或向下鍵修改時間。 時間正確時按設定鍵。

卡特彼勒312C, 315C, 318C, 319C, 320C, 321C, 322C, 325C, 330C 和 M325C 挖掘機ECM 摘要模式

窗體頂端

使用 ECM summary mode（ECM 概要屏幕）來顯示安裝在機器中的軟件。執行以下程序訪問此模式。

窗體底端

最新軟件顯示的典型示例

進入維修模式。 利用箭頭鍵選擇顯示第二行中的 "ECM SUMMARY（ECM 匯總）"。

典型監視器顯示

卡特彼勒315C 監視器顯示

選中第三行的同時，利用向左箭頭鍵和向右箭頭鍵修改 ID 編號。 此動作將改變第四行的顯示。下表將描述所顯示的信息。

表 1
ECM 匯總
ID	說明
1	機型
2	機器的對應信息
3	標準控制器的零件號
4	標準控制器的序列號
5	機器技術參數
6	軟件的零件號
7	軟件的日期
8	發動機和泵的型號
101	機具型號
102	附件控制器的零件號
103	機具的技術參數
104	附件控制器的序列號
105	閃存文件的零件號
106	閃存文件的日期

注: 關于未列出的 ID 編號，請參閱機具控制的對應維修手冊。
