卡特彼勒電子模塊控制面板 II+（EMCP II+）維修測試和調整技術資料

卡特彼勒柴油發電機組外置電壓互感器連接

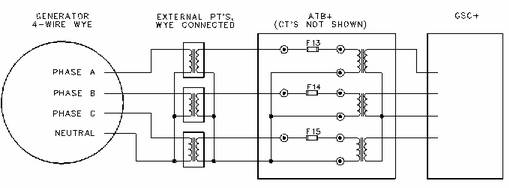

卡特彼勒柴油發電機組外置電壓互感器（PT）的 Y 形配置為 4 線 Y 形發電機組

這個配置允許通過GSC+對功率參數進行精確測量，包括在沒有平衡負載和中性電流存在時。 所有功率參數都顯示在GSC+顯示屏上。

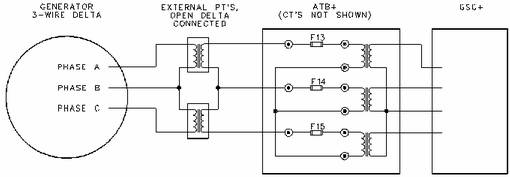

卡特彼勒柴油發電機組三線三角形發電機上的外置電壓互感器 (PT) 的開放三角形發電機

這個配置允許通過GSC+對功率參數進行精確測量，包括在沒有平衡負載和循環電流存在時。 有效功率相位 A、 B 和 C 不能確定。 功率因數相位 A、B、C 不能確定。 相位沒有顯示在GSC+顯示屏上。

注: 因?yàn)樨?fù)載沒有平衡時，為了保持更高的精度，外置電壓互感器（PT's）的 Y 形配置符合 4 線 Y 形發電機。 開放三角配置下，一些功率參數不能確定。 這些參數是有效功率相位 A、B、C、和功率因數 A、B、C。 對于最高精確度，外部 PT 的開放 delta 設置應僅用于3 股導線 delta 發電機。

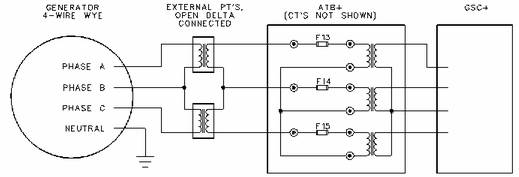

在四線 Y 形發電機上，除非完全持續的平衡掉負載，需要三個獨立的電壓互感器（PT's）來提高功率表的精度。 即使負載已經平衡，仍然不能確定一些 功率參數 GSC+顯示屏上沒有顯示這些參數：有效功率相位 A、B、C 和功率因數相位 A、B、C ATB+包括三個電壓互感器，以適應4 線 Y 形發電機。 當 4 線 Y 形發電機組使用一個開放三角形 PT 配置時，沒有利用ATB+的全部性能。

在三線三角形發電機上，兩個電壓互感器對于所有負載情況允許最大精度。然而，真正的功率相位 A、B、C 和功率因數相位 A、B、C 又一次不能確定，并且沒有顯示在GSC+顯示屏上。

當連接外置 PT's 和ATB+時，必須設定GSC+。

卡特彼勒柴油發電機組使用 PT's 時的設定步驟

編寫設定點P032，使其符合外置 PT's 的配置。 設定點P032必須該符合外置 PT's 的配置，不管發電機為 Y 形還是三角形。 這是必要的，因?yàn)锳TB+僅連著外置 PT's，不能感應發電機連接。

對于以 Y 形設置連接的外部 PT，將設定點P032 設定為 0（Y 形）。 當 Y 形排列發電機上沒有 PT's 時，設定點P032同樣設定為 0。

對于以三角形設置連接的外部 PT，將設定點P032 設定為 1（三角形）。 當三角形排列發電機上沒有 PT's 時，設定點P032同樣設定為 1。

注: 當設定點P032設定為 1（三角形）時，有效功率相位 A、B、C 和功率因數 A、B、C 不能確定，并且也沒有顯示在GSC+顯示屏上。

設定設定點P020，使其符合外置 PT's 的轉動比率。 參見測試與調整, "交流電壓范圍調節"中的交流電壓范圍選擇表。 設定點P020應該符合外置 PT 轉動比率，不管設定點P032設定為 Y 形還是三角形。
