Perkins1103/1104柴油發動機標準皮帶輪安裝

1.清潔皮帶輪(3)和止推板(2)。檢查皮帶輪(3)和止推板(2)是否有任何磨損和損壞。必要時，更換任何損壞的零件。檢查皮帶輪表面區域是否與曲軸前面的密封件正常地接觸。如果存在過度磨損，則可以安裝一個承磨襯套。有關詳細情形，參見《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸承磨襯套（前）-拆卸和曲軸承磨襯套（后）-安裝”。

2.將Perkins1103/1104柴油發動機標準皮帶輪(3)放置到曲軸(4)上。

3.用清潔的發動機機油潤滑調整螺釘(1)的螺紋和螺栓肩。將止推塊(2)就位，并且安裝調整螺釘(1)。均勻擰緊調整螺釘至最終扭矩為115N·m(85lbft)。

4.再次以同樣的扭矩?cái)Q緊每個調整螺釘(1)，以便確保調整螺釘仍然處于要求的扭矩。

非標準皮帶輪的拆卸和安裝（如果配備）

拆卸和安裝非標準皮帶輪有兩種程序。一種程序在不更換曲軸的時候使用。第二種程序在更換曲軸之前拆卸非標準皮帶輪的時候使用。

當不更換曲軸的時候，拆卸非標準皮帶輪

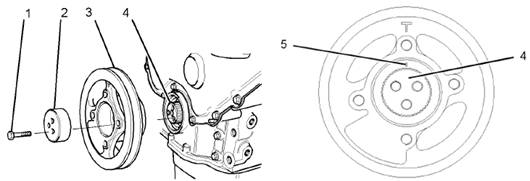

1.拆下調整螺釘(1)，然后拆下止推板(2)。

2.在曲軸(4)的前面作一個標記，將其與皮帶輪(5)上的標記對齊。

3.從曲軸(4)上拆下皮帶輪(3)。

當不更換曲軸的時候，安裝非標準皮帶輪

1.清潔皮帶輪(3)和止推板(2)。檢查皮帶輪(3)和止推板(2)是否有任何磨損和損壞。必要時，更換任何損壞的零件。檢查皮帶輪表面區域是否與曲軸前面的密封件正常地接觸。如果存在過度磨損，則可以安裝一個承磨襯套。有關詳細情形，參見《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸承磨襯套（前）-拆卸和曲軸承磨襯套（后）-安裝”。

2.用曲軸(4)前面的標記對準皮帶輪(5)上的標記，然后在曲軸上安裝皮帶輪。

3.用清潔的發動機機油潤滑調整螺釘(1)的螺紋和螺栓肩。將止推塊(2)就位，并且安裝調整螺釘(1)。均勻擰緊調整螺釘至最終扭矩為115N·m(85lbft)。

4.再次以同樣的扭矩?cái)Q緊每個調整螺釘(1)，以便確保調整螺釘仍然處于要求的扭矩。

當更換曲軸的時候，拆卸非標準皮帶輪

1.拆下調整螺釘(1)，然后拆下止推板(2)。

2.從曲軸(4)上拆下皮帶輪(3)。

當更換曲軸的時候，安裝非標準皮帶輪

1.清潔皮帶輪(3)和止推板(2)。檢查皮帶輪(3)和止推板(2)是否有任何磨損和損壞。必要時，更換任何損壞的零件。檢查皮帶輪表面區域是否與曲軸前面的密封件正常地接觸。如果存在過度磨損，則可以安裝一個承磨襯套。有關詳細情形，參見《Perkins1103/1104柴油發動機解體和組裝手冊》,“曲軸承磨襯套（前）-拆卸和曲軸承磨襯套（后）-安裝”。

2.將第1缸活塞置于其上止點位置。請參閱《測試和調整》,“查找1號活塞上止點位置”。

3.用頂部的“T”標記(8)對準前面的皮帶輪。在皮帶輪中的頂部和底部螺紋孔里安裝臨時導向銷(9)。請參考圖147。

4.用頂部的“T”標記(8)對準皮帶輪，并且與發動機的中心線成一直線，然后在曲軸上安裝皮帶輪。使用一個合適的直尺(7)靠在導向銷(9)上，以協助皮帶輪的校準。

注:皮帶輪最多可以順時針?lè)较蚧蛘吣鏁r(shí)針?lè)较蛐D(zhuǎn)4度，以便用曲軸上的花鍵對準皮帶輪中的花鍵。這在可接受的限值范圍之內。

5.拆下直尺(7)和兩個導向銷(9)。

6.用清潔的發動機機油潤滑調整螺釘(1)的螺紋和螺栓肩。將止推塊(2)就位，并且安裝調整螺釘(1)。均勻擰緊調整螺釘至最終扭矩為115N·m(85lbft)。

7.再次以同樣的扭矩?cái)Q緊每個調整螺釘(1)，以便確保調整螺釘仍然處于要求的扭矩。

a.安裝V形皮帶。請參閱本《Perkins1103/1104柴油發動機解體和組裝》,“V形皮帶-拆卸和安裝”。
