Perkins1103/1104柴油發動機惰齒輪-拆卸和安裝

Perkins1103/ 4柴油發動機惰齒輪拆卸方法與步驟

a.如果以前沒有拆卸前蓋，將其拆下。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“殼體（前）蓋-拆卸和安裝”。

注:Perkins三缸發動機可以配備DelphiDP210或DelphiDPG噴油泵。

注:Perkins四缸發動機可以配備DelphiDP210、DelphiDPA或BoschEPVE噴油泵。不同類型的噴油泵用不同的步驟鎖定噴油泵軸。

Perkins1103/1104柴油發動機惰齒輪典型示例（Bosch噴油泵驅動齒輪）

Perkins1103/1104柴油發動機惰齒輪典型示例（Delphi噴油泵驅動齒輪）

1.確保1號汽缸在其壓縮沖程的上止點位置。請參閱《Perkins1103/1104柴油發動機測試和調整手冊》,“確定1號活塞的上止點位置”。用手逆時針?lè)较蛳驀娪捅谬X輪(1)i施加足夠的壓力來消除齒輪的齒隙(2)。標記每個齒輪的方位以便于安裝。

注:正時銷用于在上止點對發動機正時。正時銷是一個開口銷。不要用過大的力安裝正時銷。不要在維修期間用正時銷鎖定發動機。

2.如果以前沒有安裝正時銷，將27610211曲軸正時銷(3)穿過前殼體插入曲軸連接臂中。如果以前沒有安裝正時銷，將27610212凸輪軸正時銷(4)穿過凸輪軸齒輪(5)并插到前殼體中。

3.如果以前沒有拆卸搖臂軸，將其拆下。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“搖臂軸和推桿-拆卸”。

4.如果以前沒有拆下噴油泵齒輪(1)，將其拆下。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“前齒輪總成-拆卸”。

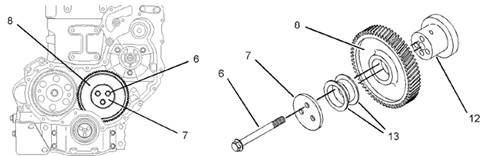

5.從惰齒輪(8)拆下三個調整螺釘(6)。從惰齒輪(8)拆下板(7)。

標準Perkins1103/1104柴油發動機惰齒輪組件

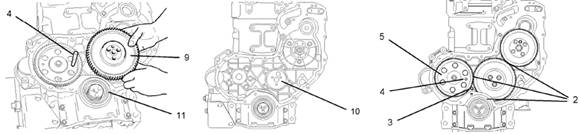

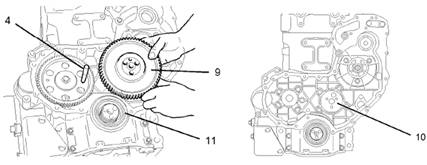

6.從缸體凹槽(10)中拆下惰齒輪(8)的組件(9)。向前移動組件時，必須將組件(9)吊到曲軸前油封(11)殼體的上方。

7.解體惰齒輪(8)的組件(9)和輪轂。為了解體標準組件(9)，將輪轂(12)滑出惰齒輪(8).檢查惰齒輪(8)中的襯套(13)有無磨損或損壞。如有必要，從惰齒輪(8)的每側拆下襯套(13)。

重型Perkins惰齒輪組件

8.為了解體重型惰齒輪組件，將輪轂(12)推壓出軸承組件(16)。從惰齒輪(8).拆下簧圈(14)和止推墊圈(15)。如果軸承組件(16)磨損和/或損壞，將軸承組件滑出惰齒輪(8)。棄置軸承組件(16)。拆卸簧圈(17)和止推墊圈(18)。

Perkins1103/1104柴油發動機惰齒輪安裝方法與步驟

1.清潔并檢查在以前步驟中拆卸的所有部件。如有必要，更換所有磨損和/或損壞的部件。

Perkins典型示例（Delphi噴油泵驅動齒輪）

注:正時銷用于在上止點對發動機正時。正時銷是一個開口銷。不要用過大的力安裝正時銷。不要在維修期間用正時銷鎖定發動機。

2.確保1號氣缸仍處在其壓縮沖程的上止點位置。如有必要，請參閱《Perkins1103/1104柴油發動機測試和調整手冊》,“查找1號活塞的上止點位置”。確保安裝了曲軸正時銷(3)和凸輪軸正時銷(4)。

注:組裝惰齒輪和輪轂的組件(9)時，確保惰齒輪(8)上的標記(19)朝向發動機前端。

標準惰齒輪組件

3.組裝惰齒輪和輪轂的組件(9)。為了組裝標準組件，如果以前拆下了襯套(13)，將新襯套壓入惰齒輪(8)。用清潔的發動機機油潤滑輪轂(12)。將輪轂(12)滑入惰齒輪(8)。確保機油孔(20)在輪轂(12)頂部以及標記(19)在惰齒輪(8)前部。

重型惰齒輪組件

注:新軸承組件(16)隨附有防護套。不要拆卸防護套。防護套可防止?jié)L柱從滾柱軸承掉出。

4.為了組裝重型惰齒輪，將簧圈(17)裝入惰齒輪(8)的背面。將惰齒輪(8)的背面放置在干凈、平坦的表面上。將止推墊圈(18)穿過惰齒輪(8)安裝到簧圈(17)上。確保軸承組件(16)的法蘭表面朝向底部，而防護套仍然保持在原位。將新軸承組件(16)嵌入惰齒輪(8)中。將新軸承組件(16)壓入惰齒輪(8)，直到軸承組件接觸止推墊圈(18)。將軸承組件(16)壓入惰齒輪(8)后，防護套仍然保持在惰齒輪頂面。棄置保護襯套。安裝止推墊圈(15)和簧圈(14)。用清潔的發動機機油輕輕潤滑輪轂(12)。將輪轂(12)壓入惰齒輪(8)。

5.將惰齒輪和輪轂的組件(9)吊到曲軸前油封(11)殼體的上方，并將輪轂嵌入缸體的凹槽(10)中。

注:確保油孔(20)位于輪轂(12)頂部。

注:確保惰齒輪組件(9)的標記(19)與凸輪軸齒輪和曲軸齒輪的標記對齊。參見圖171。

6.將板(7)的孔與輪轂(12)的孔對齊。將調整螺釘(6)穿過板(7)并裝入輪轂(12)中。

7.將調整螺釘(6)均勻擰緊至扭矩44N·m(32lbft)。

8.檢查惰齒輪的軸向間隙。有關更多信息，參見圖177和《技術參數手冊》,“前齒輪總成”。

9.檢查惰齒輪和凸輪軸齒輪之間的齒隙。有關更多信息，參見圖178和《技術參數手冊》,“前齒輪總成”。

10.檢查惰齒輪和曲軸齒輪之間的齒隙。更多信息，請參閱《技術參數手冊》,“前齒輪總成”。

注:Perkins三缸發動機可以配備DelphiDP210或DelphiDPG噴油泵。

注:Perkins四缸發動機可以配備DelphiDP210、DelphiDPA或BoschEPVE噴油泵。不同類型的噴油泵用不同的步驟鎖定噴油泵軸。

11.安裝噴油泵齒輪。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“前齒輪總成-安裝”。

12.拆卸曲軸正時銷(3)和凸輪軸正時銷(4)。

13.使用清潔的發動機機油稍加潤滑所有的齒輪。

a.安裝搖臂軸。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“搖臂軸和推桿-安裝”。

b.如果以前拆下了預熱塞，將其安裝上。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“預熱塞-拆卸和安裝”。

c.安裝殼體（前）蓋。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“殼體（前）蓋-拆卸和安裝”。

殼體（前）-拆卸

拆卸方法與步驟

a.將冷卻液排入適當?shù)娜萜髦校员惚４婊蛱幚怼?/P>

b.拆下風扇驅動裝置。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“風扇驅動裝置-拆卸和安裝”。

c.如有必要，拆下交流發電機。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“交流發電機-拆卸”。

d.拆下噴油泵。參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“噴油泵–拆卸”中的相應噴油泵。

e.拆卸發動機油底殼。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“發動機油底殼-拆卸和安裝”。

f.拆下前齒輪總成。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“前齒輪總成-拆卸”。

1.拆下調整螺釘(1)。從缸蓋上卸下旁通管(2)。從旁通管(2)上取下O形圈。棄置O形圈。

2.拆下將前殼體(5)固定至缸體的調整螺釘(3)和調整螺釘(4)。

3.卸下前殼體(5)。從缸體和前齒輪室(5)上拆下接頭(6)。

4.從前齒輪室(5)的后面拆下接頭(7)。

5.從凸輪軸(9)上拆下止推墊圈(8)。

Perkins1103/1104柴油發動機殼體（前）-安裝

安裝方法與步驟

注:三缸和Perkins四缸發動機的安裝方法與步驟相似。圖示為Perkins四缸發動機。

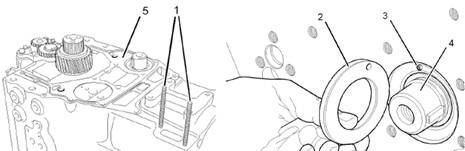

1.徹底清潔缸體上前齒輪室的配合面。將兩個臨時用雙頭螺柱(1)裝入缸體中。確保止推墊圈(2)與空心定位銷(3)對齊。將止推墊圈安裝到凸輪軸(4)上。將新的接頭(5)安裝到缸體上。

2.徹底清潔前齒輪室(6)。尤其要清潔前齒輪室(6)的配合面。檢查前齒輪室(6)有無磨損和損壞。如有必要，更換前殼體(6)。

注:如果要更換前齒輪室(6)，還需安裝封口塞，將其安裝到前齒輪室中應使用適當?shù)拿芊饽z密封。

3.將新接頭(7)安裝到前齒輪室(6)上。

Perkins1103/1104柴油發動機殼體典型示例

4.將27610216對中工具(8)裝入缸體凹槽中。將前齒輪室(6)安裝到缸體上。

5.安裝調整螺釘(9)。用手?jǐn)Q緊調整螺釘(9)。除有臨時用雙頭螺柱(1)的兩個孔外，安裝調整螺釘(10)。用手?jǐn)Q緊調整螺釘(10)。拆下兩個臨時用雙頭螺柱(1)。安裝其余的調整螺釘(10)。用手?jǐn)Q緊其余的兩個調整螺釘(10)。

6.將前齒輪室(6)與缸體(11)下加工面對齊。使用適當?shù)闹背吆腿撸瑱z查對中度(11)公差。更多信息，請參閱《技術參數手冊》,“殼體（前）和殼體（前）蓋”。

7.對中度符合公差要求時，擰緊調整螺釘(9)和調整螺釘(10)至扭矩為22N·m(16lbft)。取下定位工具(8)。

8.將新O形圈安裝到旁通管(12)上。在O形圈上涂抹POWERPART21820221紅色橡膠潤滑脂。將旁通管(12)安裝到缸蓋中。安裝調整螺釘(13)。

a.安裝前齒輪總成。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“前齒輪總成-安裝”。

b.安裝發動機油底殼。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“發動機油底殼-拆卸和安裝”。

c.安裝噴油泵。參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“噴油泵–安裝”中的相應噴油泵。

d.如果之前拆下過交流發電機，安裝交流發電機。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“交流發電機-安裝”。

e.安裝風扇驅動裝置。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“風扇驅動裝置-拆卸和安裝”。

f.在合適的時機，加滿冷卻系統。

附件驅動-拆卸和安裝

Perkins1103/1104柴油發動機殼體拆卸方法與步驟

1.拆下調整螺釘(1)和前蓋(2)。

2.拆下內六角螺釘(3)和(4)。從前殼體(6)的后面板拆下附助驅動組件。

3.拆下彈性擋圈(5)。

4.將前殼體(6)的法蘭盤放置到一個合適的支座上。從前殼體(6)推壓出齒輪(7)以及軸承(8和9)的組件。為了從齒輪(7)拆下軸承(8和9)，使用一個合適的拉拔器。

5.從前殼體(6)拆下O形圈(10)，并且丟掉這個O形圈。

Perkins1103/1104柴油發動機殼體安裝方法與步驟

1.檢查齒輪(7)的齒和花鍵、軸承(8和9)、彈性擋圈(5)以及前殼體(6)中彈性擋圈凹槽的磨損和損壞情況。更換任何磨損或者損壞的零件

2.將一層少量、連續的(11)21820603POWERPARTRetainer（耐油）涂到軸承(9)的外表面上。將前殼體(6)的前法蘭放置到一個合適的支座上。按壓軸承(9)的外座圈，直至軸承靠到前殼體(6)中軸承的凹口前面。清除所有多余的密封膠。

3.將一層少量、連續(12)的21820603POWERPARTRetainer（耐油）涂到軸承(9)的內表面上。將軸承(9)內座圈的正面放置到一個合適的支座上。將齒輪(7)較小的軸按入軸承(9)中，使齒輪的肩抵到軸承上。清除所有多余的密封膠。

4.將一層少量、連續(14)的21820603POWERPARTRetainer（耐油）涂到軸承(8)的外表面上。將一層少量、連續(13)的21820603POWERPARTRetainer（耐油）涂到軸承(8)的內表面上。確保軸承(9)內座圈的前面仍在一個合適的支座上。將軸承(8)按壓到齒輪(7)的較大軸上，直至軸承(9)靠到齒輪的肩上。清除所有多余的密封膠。

5.將彈性擋圈(5)安裝到前殼體(6)中的凹槽里。確保卡環(5)在凹槽中的位置正確。

Perkins1103/1104柴油發動機殼體典型示例

6.參見圖例190，并且檢查惰輪和齒輪(7)之間的齒隙。齒隙應為0.11mm(0.004in)至0.17mm(0.007in)。

7.用21820221POWERPARTRedRubberGrease輕輕潤滑一下新的O形密封圈(10)，并且將這個O形密封圈安裝到前殼體(6)中的凹口里。使用清潔的發動機機油稍加潤滑軸承(8)、軸承(9)和齒輪(7)。

8.使用內六角螺釘(3和4)，將附件驅動組件安裝到前殼體(6)的后面。擰緊六角頭螺釘至扭矩為22N·m(16lbft)。

9.使用調整螺釘(1)，安裝前蓋(2)。請參閱本《Perkins1103/1104柴油發動機解體和組裝手冊》,“殼體（前）蓋-拆卸和安裝”。
