Perkins1103/1104柴油發動機活塞和連桿-拆卸

Perkins1104柴油發動機活塞和連桿拆卸方法與步驟

a.拆下缸蓋參考《拆解與組裝》,“缸蓋-拆卸”。

b.拆卸發動機機油泵。請參閱《Perkins1103/1104柴油機拆解和組裝》,“發動機機油泵-拆卸”。

c.拆卸活塞冷卻噴嘴。請參考《拆卸和組裝》,“活塞冷卻噴嘴－拆除和安裝”部分。

注:三缸和Perkins四缸發動機的拆卸方法與步驟相似。圖示為Perkins四缸發動機。

1.將正在拆卸的活塞置于下止點。

2.清除缸套頂部內表面上的積碳。

3.確保連桿和蓋子相對氣缸正確標記。

注:不要猛擊連桿或沖壓連桿組件，否則會導致?lián)p壞。

4.從連桿拆下torx螺釘(1)。

Perkins1103/1104柴油發動機活塞和連桿典型示例

5.將連桿蓋(2)連同軸瓦一起拆下。

6.推動活塞和連桿穿過缸體頂部。

注:為識別氣缸，請在插銷襯套上的活塞下方做上標記。為方便安裝，始終在前銷襯套上做上標記。

7.連桿的軸瓦以及連桿蓋的軸瓦必須定位在正確的連桿及連桿蓋上。

8.當總成脫離發動機時，一定要把連桿蓋緊固到連桿上。將組件擰緊到下列扭矩20N·m(14lbft)。

Perkins1103/1104柴油發動機活塞和連桿活塞和連桿-拆解

Perkins1103/1104柴油發動機活塞和連桿拆卸方法與步驟

a.卸下活塞和連桿。請參閱《Perkins1103/1104柴油發動機解體和組裝》,“活塞和連桿-拆卸”。

1.用一個合適的活塞環擴張器從活塞(6)上拆下活塞環(1)和(2)及控油環(3)。從連桿蓋上拆下連桿下軸瓦。從連桿上拆下連桿軸承上軸瓦。

注:為便于組裝，如有必要，記錄舊活塞環的方位。

2.用合適的鉗子拆下卡環(8)。

3.從活塞(6)上拆下活塞銷(7)。

注:如果不能用手拆下活塞銷，加熱活塞至溫度為45±5°C(113±9°F)。不要氧炔焊炬加熱活塞。

4.從連桿(10)和連桿蓋(11)上拆下軸瓦(9)。

5.用適當?shù)膲壕吆瓦m配器從連桿(5)上拆下活塞銷襯套(4)。

Perkins1103/1104柴油發動機活塞和連桿-組裝

Perkins1103/1104柴油發動機活塞和連桿組裝步驟

注:新活塞銷襯套為楔形。有關安裝活塞銷襯套的更詳細信息，請咨詢特約的Perkins代理商或Perkins分銷商，獲得援助。

1.有關斷裂式連桿正確的高度

軸瓦的對準

2.安裝軸瓦前，必須用工具對齊連桿軸瓦和連桿蓋。請參考圖246。檢查確認軸瓦正確定位，然后從組件上拆下定位工具。軸瓦兩端必須等距。請參考圖247。

注:新軸瓦隨附提供有定位工具。

定位好的軸瓦

3.將連桿的標記(1)與活塞的凸臺切口(2)對齊。還要檢查確認活塞頂部標記的箭頭(3)對齊。將活塞銷安裝到活塞中并穿過連桿。

注:如果不能用手安裝活塞銷，用熱水加熱活塞至溫度為45°±5°C(113°±9°F)。

將連桿與活塞對齊。

4.使用適當?shù)你Q子安裝將活塞銷保持在位的簧圈(4)。

5.使用適當?shù)幕钊h(huán)擴張器按以下步驟將活塞環安裝到活塞上。

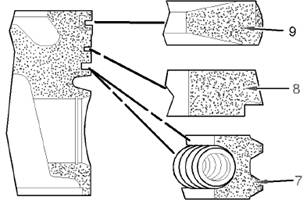

a.將控油活塞環(7)的彈簧(6)安裝到活塞最下部的的凹槽(4)中。鎖銷(5)必須定位在彈簧端部內。將控油環(7)定位在內部彈簧(6)上。

注:確保鎖銷與控油環間隙相距180度。

b.將錐形表面的中間活塞環(8)安裝到活塞的第二個槽中。壓印標記“TOP”必須朝向活塞頂部。

注:新的中間活塞環有一個綠色標記，安裝該活塞環時，此標記必須在活塞環間隙的左側。

c.將桶形表面的頂部活塞環(9)和鉬制嵌件安裝到活塞的頂槽中。頂部活塞環有一個拱頂石環。壓印標記“TOP”必須朝向活塞頂部。

注:新的頂部活塞環有一個紅色標記，安裝該活塞環時，此標記必須在活塞環間隙的左側

d.定位活塞環，使其間隙彼此之間相隔120度。

a.安裝活塞和連桿。請參閱《Perkins1103/1104柴油機拆解和組裝》,“活塞和連桿-安裝”。
