康明斯柴油發電機組PCC3100發電機組PCC3100操作介紹

本節介紹發電機組的一般操作,發電機組的具體操作步驟及注意事項請嚴格按操作手冊要求實行。

康明斯柴油發電機組PCC3100發電機組控制器操作操作順序

當康明斯柴油發電機組PCC3100發電機組智慧型數碼式控制盤處于自動模式（AUTO）時，在接收到來自遠程控制裝置的信號后，它將使發電機組起動。智慧型數碼式控制盤將發出一個起動馬達起動信號并確認發動機正在運轉。智慧型數碼式控制盤將向發動機提供足夠的燃油以加速到起動馬達脫離轉速。在達到這一速度后，控制盤將使發電機組加速到額定轉速并達到額定電壓。

在達到額定轉速和電壓后，智慧型數碼式控制盤檢查系統的母排電壓。如果沒有母排電壓，它將等待來自最快達標偵測傳感器的脈沖信號。在接收到脈沖信號后，控制盤將發出并聯斷路器閉合信號。

如果有母排電壓，智慧型數碼式控制盤將檢查是否具有正確的相序，將發電機組調整到母排電壓和頻率水平，然后使發電機組與系統母排同步。

當達到同步狀態時，控制盤將發送一個并聯斷路器閉合信號。當并聯斷路器閉合時，發電機組將按一定的比例承受系統母排上的總負載。

康明斯柴油發電機組PCC3100發電機組接電/備用模式

康明斯柴油發電機組PCC3100發電機組備用模式

在備用模式（數字電路板上的選擇開關S5處于右邊位置，發電機組不運轉），控制盤操作軟件不起作用，前端面板上的指示燈（LED）及顯示屏均不顯示。

當康明斯柴油發電機組PCC3100發電機組接到運行信號，或從遠程遙控開關接到以下8個“喚醒”輸入中的任何一個時，操作軟件初始化，前控制面板通電。

康明斯柴油發電機組PCC3100發電機組喚醒信號包括：

􀁺緊急停機

􀁺低冷卻液位

􀁺低冷卻液溫度

􀁺低燃油位

􀁺用戶自定義故障輸入2和3

􀁺運行/停機/自動（Run/Off/Auto）選擇開關轉到運行（Run）位置

􀁺自動模式下接到遙控起動信號

􀁺自我偵測鍵（SelfTest）

當需要操作或檢查功能顯示時，按下然后放開自我偵測鍵，PCC將初始化操作軟件并允許操作功能顯示面板，如果30秒內沒有選擇任何功能，控制盤將自動斷電。

康明斯柴油發電機組PCC3100發電機組接電模式

在接電模式（數字電路板上的選擇開關S5處于左邊位置），PCC將初始化操作軟件，并允許操作功能顯示面板。（圖3-1給出了S5的位置）。控制盤將一直帶電直到S5開關扳向備用模式為止。

建議在所有應用中始終將S5開關設在接電模式位置，除非不能提供輔助蓄電池充電。

靜電放電將損壞電路板，當接觸電路板或接插晶片，或者在拆卸或連接線束接線頭功能介紹時，請預先戴好手腕型接地環帶。

康明斯柴油發電機組PCC3100發電機組前端面板功能介紹

康明斯柴油發電機組PCC3100發電機組前端面板

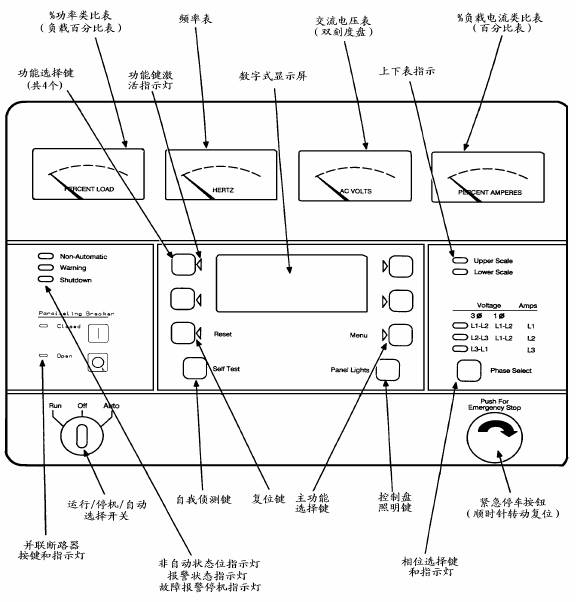

圖2-1顯示了前端面板的外形。

康明斯柴油發電機組PCC3100發電機組交流電壓表：雙刻度盤儀表，顯示交流電壓。測量刻度盤通過上下表盤指示燈指示使用的測量刻度。

交流電流類比表：以最大額定電流的百分比指示電流輸出（電流百分比指示以0.8PF為基礎）。

功率類比表：以額定負載的百分比指示3相交流輸出功率。

頻率表：指示發電機的輸出頻率，以赫茲為單位。

上下表盤指示燈：指示交流電壓表使用的測量刻度。

數字式顯示屏：兩行/每行16字符數字式顯示屏，用于功能操作系統，結合顯示屏功能選擇鍵和主功能選擇鍵使用。參考本章后面的功能樹。顯示屏也同時顯示報警與報警停機信號。

顯示屏功能選擇鍵：4個瞬間按鍵，在數字式顯示屏每側各有2個，用以進入多種功能選項和調整發電機組參數，當按鍵可以使用時將有一綠色箭頭燈在旁指示（表示該按鍵可以使用）。
