康明斯柴油發電機組PCC3100發電機組按鍵功能選的說明

康明斯柴油發電機組PCC3100發電機組主功能選擇鍵：按此鍵可以返回主功能（MAINMENU），詳細情況參考本章后面的功能樹。

康明斯柴油發電機組PCC3100發電機組復位鍵：當故障狀態被排除后，按此鍵以復位報警或報警停機信息。當使用復位鍵復位報警停機信息時，運行/停機/自動選擇開關必須置于停機（OFF）位置。當運行/停機/自動開關處于自動狀態時，報警停機故障可通過取消遠程起動輸入，然后輸入遠程復位信號進行復位。

康明斯柴油發電機組PCC3100發電機組自我偵測鍵：連續按下本鍵，所有前端面板指示燈亮，并依順序顯示所有報警和報警停機信息。當在備用（休眠）模式而且發電機組不運轉時，控制盤操作軟件將不工作，前端面板上的指示燈和顯示屏全部關閉。在停機狀態要激活并檢查功能顯示時，按下自我偵測鍵，直到前端面板LED指示燈亮。PCC將自動初始化操作軟件，并允許操作功能顯示面板，如果在30秒內沒有任何操作，軟件定時器將自動切斷電源。

康明斯柴油發電機組PCC3100發電機組控制盤照明鍵：按此鍵打開或關閉控制盤照明燈，照明燈在大約8分鐘后將會自動熄滅。

康明斯柴油發電機組PCC3100發電機組相位選擇鍵和指示燈：按此瞬間按鍵以選擇模擬式交流電壓表/電流類比表指示的發電機各相輸出，同時以LED指示所選擇的相。

康明斯柴油發電機組PCC3100發電機組運行/停機/自動選擇開關：本開關可實現機組現場起動和停機，或以遙控方式起動和停機（接地起動）。

康明斯柴油發電機組PCC3100發電機組緊急停機按鈕：按此按鈕以實現機組緊急停機。緊急停機按鈕只能在PCC前端面板上復位，不能通過遙控方式復位。

康明斯柴油發電機組PCC3100發電機組復位步驟：

1.順時針旋轉按鈕，使按鈕彈出。

2.切換運行/停機/自動開關到停機位置。

3.按前端面板上的復位鍵。

4.根據需要選擇運行或自動。

康明斯柴油發電機組PCC3100發電機組非自動狀態指示燈：當運行/停機/自動開關不在自動位置時，盤面這個紅色指示燈將持續閃爍。

康明斯柴油發電機組PCC3100發電機組報警狀態指示燈：當控制盤偵測到設定的報警狀態時，這個黃色指示燈亮，當狀況排除后，報警指示燈可通過按復位鍵加以復位（此時不必停機）。

當運行/停機/自動開關在自動位置時，狀態正常后從遠程接收到復位輸入也可對報警指示燈復位。

康明斯柴油發電機組PCC3100發電機組報警停機狀態指示燈：當控制盤偵測到設定的報警停機狀態時這個紅色指示燈亮，當狀況排除后報警停機指示燈可通過將運行/停機/自動開關置于停機位置，并按復位鍵復位。當在自動模式時，報警停機故障可通過取消遙控起動信號，并輸入遙控復位信號加以復位。

康明斯柴油發電機組PCC3100發電機組緊急停機狀態（維修故障康明斯維修故障代碼102）只能通過PCC前端面板復位。

并聯斷路器開關和指示燈：這兩個開關用來以手動方式斷開或閉合發電機組并聯斷路器。指示燈用來指示并聯斷路器是處于斷開還是閉合位置。

僅當運行/停機/自動開關在運行位置時，斷路器操

作開關才可以操作。當發電機組和系統母排同步，或如果系統母排斷電時，并聯斷路器將閉合。

圖2-2.康明斯柴油發電機組PCC3100發電機組數字式顯示屏和功能選擇鍵

康明斯柴油發電機組PCC3100發電機組功能顯示和按鍵

圖2-2給出了數字式顯示屏及其功能選擇鍵，請查閱前頁的“前端面板”關于功能顯示屏和按鍵的說明。當不起動發電機組在備用模式下操作和查看功能顯示屏?xí)r，按下然后釋放自我偵測鍵，這將會初始化PCC操作軟件，同時允許操作功能顯示面板，如果30秒內沒有選擇任何功能，軟件定時器將會自動切斷電源。在接電模式下，控制盤一直帶電，顯示屏一直處于工作狀態。

在數字式顯示屏上，“＞＞”符號表示選擇就近按鍵使操作程序進到下一功能顯示-如功能方框圖所示。

在數字式顯示屏上，“＜＜”符號表示選擇就近按鍵使操作程序回到先前功能顯示。

康明斯柴油發電機組PCC3100發電機組主功能（MAINMENU）

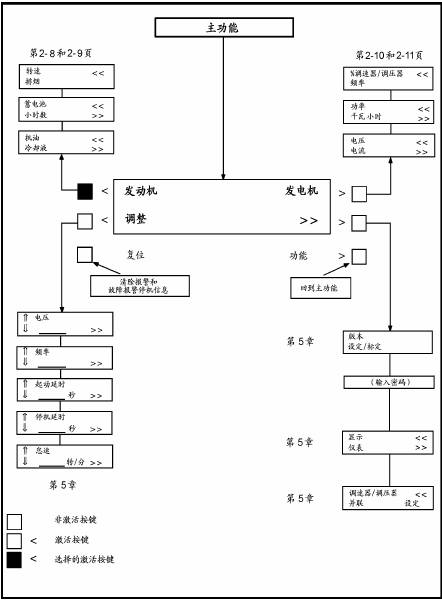

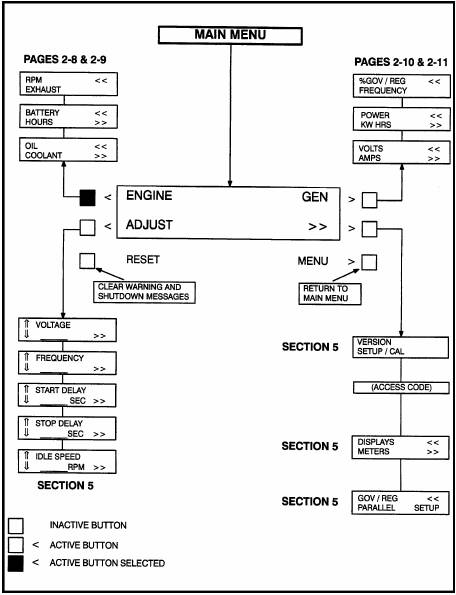

下一頁顯示了主功能和一些子功能的方框圖。如圖所示，主功能可進一步分為四個子功能。如果需要顯示發動機參數，如機油壓力和機油溫度、水溫、發動機轉速（RPM）和排煙溫度等，按顯示屏上“ENGINE”（發動機）附近的按鍵，參考本章“ENGINEMEMU”（發動機功能）。

如果需要顯示發電機參數，如電壓、電流、輸出功率（千瓦）和頻率，按顯示屏上“GEN”附近的按鍵，通過此功能分支還可以查看母排電壓、頻率和數字式同步信息。參考本章GENMENU（發電機功能）。如果需要調整輸出電壓、頻率或起動和停機延時等，按顯示屏上“ADJUST”（調整）附近的按鍵，參考第5章“ADJUSTMENU”（調整功能）。

如果需要顯示本機組型號和軟件使用版本，按顯示屏上“＞＞”符號旁的按鍵，參考第5章版本和顯示功能（VERSION&DISPLAYSMENUS）。

康明斯柴油發電機組PCC3100發電機組發動機功能（ENGINEMENU）

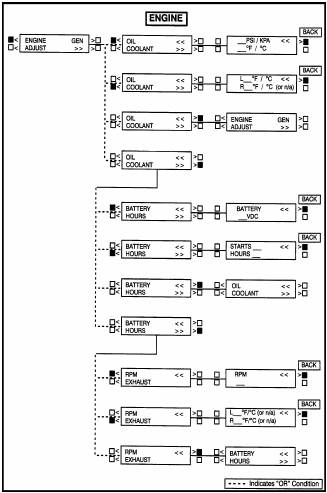

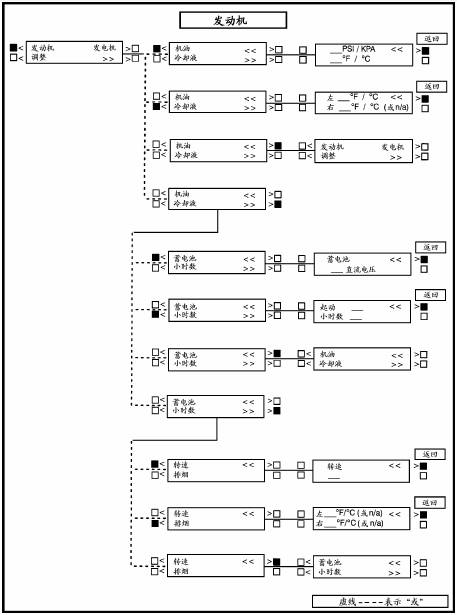

下一頁顯示了發動機（ENGINE）功能的方框圖。如果按顯示屏上“ENGINE”（發動機）附近的按鍵，將顯示第1個發動機子功能。如圖中所示，發動機功能下有三個子功能。

機油/冷卻液（OIL/COOLANT）子功能：這是第1個子功能。選擇OIL（機油），將顯示機油壓力和機油溫度；選擇COOLANT（冷卻液），將顯示冷卻液溫度。在顯示機油和冷卻液參數時，如果按標有“＜＜”附近的按鍵將返回到

（“BACK”）機油/冷卻液（OIL/COOLANT）子功能。

蓄電池/小時數（BATTERY/HOURS）子功能：由機油/冷卻液（OIL/COOLANT）子功能顯示狀態按顯示屏上標有“＞＞”符號附近的按鍵，將功能移至蓄電池/小時數（BATTERY/HOURS）子功能，選擇BATTERY（蓄電池）以顯示蓄電池電池電壓：選擇HOURS（小時數）以顯示起動次數和運轉小時數。在顯示蓄電池和小時數參數的狀態下按標有“＜＜”附近的按鍵，可以返回到（“BACK”）蓄電池/小時數（BATTERY/HOURS）子功能。

轉速/排煙（RPM/EXHAUST）子功能：由蓄電池/小時數（BATTERY/HOURS）子功能顯示狀態按顯示屏上標有“＞＞”符號附近的按鍵，將功能移至轉速/排煙（RPM/EXHAUST）子功能，選擇RPM（轉速）以顯示發動機的轉速：選擇EXHAUST（排煙）以顯示排煙溫度（可選）。在顯示轉速和排煙溫度參數的狀態下按標有“＜＜”旁的按鍵，返回到（“BACK”）轉速/排煙（RPM/EXHAUST）子功能。

康明斯PCC3100發電機功能（GENMENU）

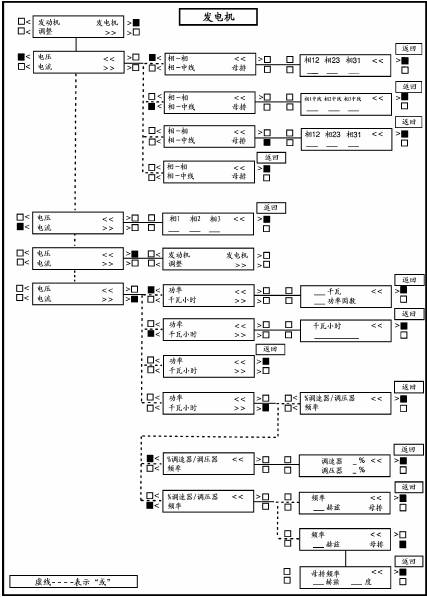

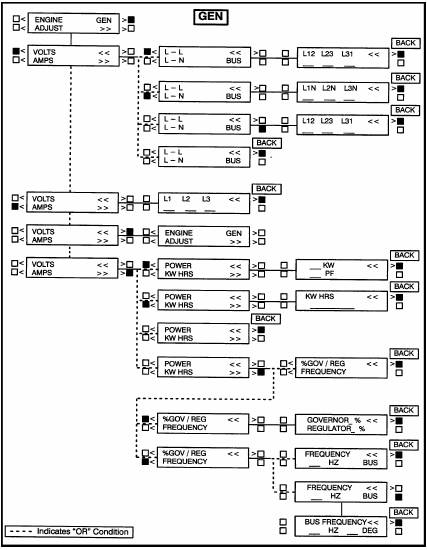

下一頁顯示了發電機（GEN）功能的方框圖，如果按下顯示屏上“GEN”（發電機）附近的按鍵，將出現第1個發電機子功能。如圖所示，發電機（GEN）功能下面又分為三個子功能。

電壓/電流（VOLTS/AMPS）子功能：這是第1個發電機子功能。選擇VOLTS（電壓）顯示相與相之間或相與中線之間的電壓，或者查看系統母排相與相之間的電壓，選擇相與相或相與中線顯示需要查看的電壓項；選擇AMPS（電流）顯示三相（L1，L2，L3）電流。在顯示電壓或電流參數時，按顯示屏上“＜＜”旁的按鍵，顯示屏將回到（“BACK”）相與相/相與中線（LL/L-N）子功能。

如果在初次起動設定（InitialStartSetup）子功能中選擇的是△接法，當選擇VOLTS（電壓）時，“相-相”或“相-中線”子功能將不會顯示出來，僅顯示子功能L12、L23和L31。功率/千瓦小時（POWER/KWHOURS）子功能：由電壓/電流（VOLTS/AMPS）子功能，按顯示屏中“＞＞”旁的按鍵將移至顯示功率/千瓦小時（POWER/KWHOURS）子功能。選擇POWER（功率）顯示以千瓦為單位的輸出功率及功率因數值，選擇KWHOURS（千瓦小時）顯示千瓦小時輸出。在顯示輸出或千瓦小時參數的狀態下，按“＜＜”旁的按鍵顯示屏將返回到（“BACK”）功率/千瓦小時（POWER/KW

HOURS）子功能。

如功率因數超前時，PF讀數前將帶有一個星形記號（如*.3PF）。

對于起始版本1.06，當發電機組沒有運轉時，在功率因數區域內將顯示N/A。%調速器/調壓器/頻率（%GOV/REG/FREQUEN-CY）子功能：由功率/千瓦小時（POWER/KWHOURS）子功能顯示狀態，按顯示屏上“＞

＞”旁的按鍵將進到調速器/調壓器/頻率（%GOV/REG/FREQUENCY）子功能。選擇%GOV/REG（調速器/調壓器）以最大值的百分?jǐn)?shù)顯示調壓器和調速器的調節開度；選擇FREQUENCY（頻率）顯示發電機的輸出頻率、母排頻率或系統的同步信息。在顯示調壓器/調速器或頻率參數的狀態下，按“＜＜”旁的按鍵顯示屏將回到（“BACK”）調速器/調壓器/頻率（%GOV/REG/FREQUENCY）子功能。

母排頻率（BusFrequency）（數字同步信號）子功能：當顯示母排頻率（數字同步信號）時，操作人員可以查看發電機組和系統母排的同步情況。顯示屏顯示母排頻率和同步偏離度數值（+表示過快，-表示過慢）。當發電機組運行在

同步檢測窗口時，顯示出一個星形記號表示并聯斷路器可以閉合。
