操 作 和 保 養 手 冊

1104D（ 機 械 式 ）

工 業 用 發 動 機

NK (發 動機 )

NL (發 動機 )

NM (發動 機)

This document is printed from SPI². Not for RESALE

重要 安 全 事 項

產品 的操作 、保養 和修理 中的大 多數 事故， 都是由 于不遵 守基本 安全 規則或預 防措 施引起 的。若 能在事

故發生 前認識 到各 種潛 在危險 ，事 故往往 是可 以避免 的。 對各種 潛在 的危險 ，必 須對工 作人 員提出 警

告。還 必須 對工作 人員 進行 培訓， 使其 掌握 必要的 技能 和正確 使用 工具 。

不正 確的 操作 、潤滑 、保 養或修 理產 品是 危險的 ，并 會造成 人身 傷亡 。

必須 閱讀 和理解 產品的 操作 、潤 滑、保 養和 修理的 資料后 ，才 可進 行這些 工作 。

在本 手冊 中和 在產 品上都 提供 有安 全預 防措施 和警 告。 如果 對這 些警告 不予 注意 ，會 給自 己或他 人

造成 人身 傷亡 。

識別 危險用 “安 全警 告符號 ”和 “標 志文字 ”， 如“危險 ”、 “警 告” 或 “當心”。“警告 ” 標貼 如下所 示。

安 全警 告符 號的 含義 如 下：

注 意！ 提高 警惕 ！ 事關 您 的安 全。

警告 的下 面， 說明危 險的 情況 ，有的 用文 字書 寫，有 的用 圖形 表示 。

對能 造成 產品 損壞的 操作 ，在產 品上 和在 本手冊 中都 以“注意 ”標 貼表 示。

Perkins  不能預 料到可 能發 生危險 的每一 種情況 。所以 ，本 手冊和 產品上 提出的 警告并 不包括 所有

情況。 如果采 用的工 具、操 作程序 、工 作方法 或操作 技術未 經 Perkins 專 門推薦 ，您必 須保障 您自己 和

他人的 安全。 還要保 證您所 選擇的 操作方 法、潤 滑、 保養或 修理程 序不會 損壞產 品或造 成不安 全。

本手 冊中的 資料、 技術規 范和圖 表是根 據編寫 當時可 得到的 資料匯 編的。 所 列舉的 技術規 范、扭 矩、壓

力、測 量值、 調整值 、圖表 和其它 項目， 隨時都 可能變 更， 這些 變更會 影響對 產品的 維修。 因此， 在進

行各項 作業前 ，必 須獲 得完整 的最 新的資 料。 Perkins 代 理商 備有最 新的 資料。

本 產品 需要 更換 零件 時， Perk ins  推薦 使用

P erkins 原廠 生產 的零 件或 者 相同 技術 規范 的零

件 。相 同 的技術 規 范包 括， 但不 局限 于外 形 尺寸 、

類 型、 強 度和 材料 。

忽視 此警 告會 導致 過早 發生 故障 、產 品損 壞甚 至 人

員 傷 亡。

This document is printed from SPI². Not for RESALE

SCBU8325-01

3

目錄

目 錄

前言

......... ......... .......... ......... .......... .......... .... .... 4

安 全部 分

安全標 志 .. ......... .......... ......... .......... .......... ......... 5

一般危 險信息 .... .......... ......... .......... .......... ......... 6

防止燙 傷 .. ......... .......... ......... .......... .......... ......... 7

防火與 防爆 ....... .......... ......... .......... .......... ......... 8

防止壓 傷和割 傷 . .......... ......... ......... ......... .......... . 9

起動發 動機前 .... .......... ......... .......... .......... ....... 10

發動機 起動 ....... .......... ......... .......... .......... ....... 10

發動機 停機 ....... .......... ......... .......... .......... ....... 10

電氣系 統 .. ......... .......... ......... .......... .......... ....... 10

產 品信 息資 料 部分

機型視 圖說明 .... .......... ......... .......... .......... ....... 12

產品識 別信息 資料 ....... ........ .......... ......... ......... 16

操 作部 分

起吊和 貯存 ....... .......... ......... .......... .......... ....... 18

儀表和 指示燈 .... .......... ......... .......... .......... ....... 20

功能部 件和控 制裝置 ... ......... .......... ......... ......... 21

發動機 起動 ....... .......... ......... .......... .......... ....... 22

發動機 運行 ....... .......... ......... .......... .......... ....... 25

發動機 停機 ....... .......... ......... .......... .......... ....... 26

寒冷天 氣操作 .... .......... ......... .......... .......... ....... 27

保 養部 分

加注容 量 .. ......... .......... ......... .......... .......... ....... 30

保養周 期表 ....... .......... ......... .......... .......... ....... 43

保 修部 分

保修信 息資料 .... .......... ......... .......... .......... ....... 67

索 引部 分

索引 ......... ......... .......... ......... .......... .......... .... .. 68

This document is printed from SPI². Not for RESALE

4

前言

SCBU8325-01

前 言

文 獻 資料

本手 冊包 含安 全事 項、 操作 說明 、潤 滑和 保養 資

料 。 本手冊 應存 放在靠 近發動 機的 一個文 件夾 內或

文 件存 放處 。 閱讀 、分 析本 手冊 并將 它與 文件 和

發 動機 資料 放在 一起 。

英語 是所 有Perkins 出 版物 的主要 語言 。 使用 英語

便 于翻 譯并 保持 一致 。

本手 冊中的 某些 照片和 圖示 上顯示 的細 節或選 裝部

件 可能 與您發 動機 上的有 所不同 。 為了說 明方 便，

一 些護 罩和蓋 板可 能已經 拿掉。 產 品設計 的不 斷改

進 和發 展可能 對發 動機 有所改 變，而 這些 改變 可能

未 編入 本手冊 中。 當您 對發動 機或 本手冊 有任 何疑

問 時，請 向您 的Perkins 代理商 或Perkins 分銷商 咨詢

最 新的 資 料。

安 全

安全 部分列 出了基 本的 安全注 意事 項。 此外 ，本部

分 還標 出了各 種危 險情況 和警告 內容 。 在 操作 、潤

滑 、保 養和修 理本 發動 機以前 ，要閱 讀和 理解 列在

安 全部 分上 的基 本注 意事項 。

操 作

在本 手冊中 指出的 操作 方法是 最基本 的。 它 們能幫

助 操作 人員提 高技 術和 技能從 而更有 效、 更經 濟地

運 轉發 動機。 當操 作人 員獲得 發動機 知識 和掌 握其

性 能后 ，操作 技巧 和方 法將得 到提高 。

操作部分 是供操作人 員參考的， 各種照片和 圖示指導

操 作人 員進行 發動 機的 檢查、 起動、 運行 和停 機。

本 部分 還包 含電子 診斷 方面的 論述 。

保 養

保養 部分是 對發動 機維 護的指 南。 附有 插圖 的逐步

說 明是 按工作 小時 和（ 或）日 歷時間 保養 周期 編排

的 。 保養周 期表中 的項目 參閱后 面的詳 細說 明。

應按 保養周 期表 中指出 的相 應間隔 期進 行推薦 的保

養 。 發動 機的 實際 工作 環境 也會 影響 保養 周期 。

因 此， 在極度 惡劣 、多 塵、潮 濕或冰 凍的 寒冷 條件

下 運轉 ，可能 需要 比保 養周期 表中 規定的 潤滑 和保

養 次數 多 。

保養計劃 中的保養項 目是按預防 性保養管理 程序編制

的 。 如果遵 照預 防性保 養管理 程序 進行保 養， 那就

不 需要 進行定 期調 整。 履行預 防性 保養管 理程 序，

由 于減 少了計 劃外 停機 和故障 造成的 費用 損失 ，將

使 運行 成本 降到 最低 。

保 養 周 期

進行保養 時，應同時 做比該次規 定時間間隔 小的前幾

級 的保養項 目。我們建 議復制一份 保養計劃 表并展示

在 發動機附 近，作為一 種方便的提 醒。我們 還建議將

保 養紀錄 作為發 動機 永久性 記錄的 一部分 保存好 。

Perkins特約 代理 商或Perkins分銷 商能夠 幫助您 根據

機 器的 運行環 境的需 要來調 整您 的保養 計劃。

大 修

除了 大修時 間和 在此周 期時 的保 養項目 外，在 《操

作 和保 養手 冊》 中沒 有發 動機 大修 的細 節。 只有

Perkins 授權 的人員 才能 進行大 修。 Perkins 代理 商

和 Perkins 分銷 商可 以提 供大 修程序 的多 種方 案。

如 果遇 到重大 的發 動機故 障時 ，還有 許多 故障 后大

修 的選 擇方 案。 與Perkins代 理商 或Perkins 分銷 商

聯 系以 獲得 這些 方案 。

加利 福尼 亞 州65號 提案 中的 警告

加利福尼 亞州認為， 柴油發動機 排氣及其中 的某些成

分 會致 癌，引 起生 育缺陷 和其 它生殖 方面 的危 害。

蓄 電池 接線柱 、端 子和相 關的 附件中 含有 鉛和 鉛化

合 物。 接觸 后要 洗手 。

This document is printed from SPI². Not for RESALE

SCBU8325-01

5

安 全部分

安全 標志

安 全 部 分

安 全 標 志

i03018523

在發 動機上 可能有 幾個 特殊的 安全標 志。 本 部分回

顧 了這 些安 全標 志的 確切 位置 和安 全說 明。 請 熟

悉 所有 安全 標 志。

請確 保所有 安全標 志都 很清晰 易讀。 如 果安 全標志

的 說明 文字 或圖 無法 辨識 ，請 擦凈 或更 換。 用 抹

布 、水 和肥皂 清洗 安全標 志。 不要 使用溶 劑、 汽油

或 其它 刺激性 化學 制品。 溶劑 、汽 油或刺 激性 化學

制 品可 能會使 粘貼 安全標 志的粘 著劑 喪失粘 性。 喪

失 粘性的 安全 標志可 能會從 發動機 上脫落 下來。

更換 任何已 損壞或 失落 的安全 標志。 如 果有 安全標

志 貼在 了被更 換的 發動 機零件 上，應 在替 換零 件上

粘 貼新 的安全 標志 。 您 的珀金 斯代 理商或 分銷 商可

以 提供 新的 安全 標志 。

(1) 通 用 警告

在閱讀和 了解《操作 和保養手冊 》中的指示 和警告之

前 ， 請勿 操作 機 器。 不 遵 守這 些警 告， 可 能會 導致

人 身 傷亡 。

圖 1

典型 示例

g01154807

通用 警告 標志 (2) 位 于氣門 機構 罩蓋 的后 端。請 參

考 圖 2。

This document is printed from SPI². Not for RESALE

6

安全部 分

一 般危 險信 息

SCBU8325-01

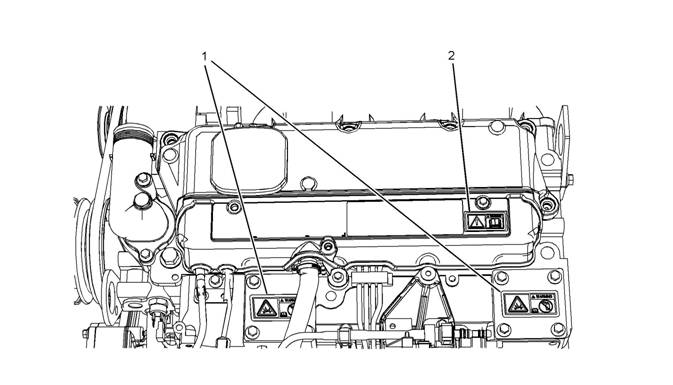

圖 2

(1) 乙醚 警告標 志

(2)乙 醚

(2) 通 用警 告

一 般 危 險信 息

g01353108

i03018543

不 要使 用類 似乙 醚的 噴 霧劑 輔助 起動 。 否 則可 能導

致 爆炸 和人 身 傷害 。

g01154809

圖 4

g00104545

圖 3

典型 示例

乙醚警 告標志 (1) 位 于進氣 歧管蓋上 。請 參考圖 2。

在維 修或修 理設 備前， 要在 起動 開關或 操縱桿 上掛

一 個 “不準操 作”或類 似的 警告 牌。

This document is printed from SPI². Not for RESALE

SCBU8325-01

7

安 全部分

防止 燙傷

液 體 穿 透

即使 發動機 已經 熄火很 久， 液壓 回路中 仍可能 有壓

力 存在 。 如果壓 力沒有 正確 地被釋 放，會 導致 液壓

油 或管 子堵 頭之類 的物 體高 速射出 。

在釋 放壓力 之前 ，不可 拆卸 任何 液壓零 部件， 否則

會 造成 人身傷 害。 在釋 放壓 力之前 ，不可 拆開 任何

液 壓零 部件， 否則會 造成 人身傷 害。 釋放 液壓 壓力

所 需要 的任何 步驟 ，請參 考 OEM 資 料。

圖 5

g00702020

請按要 求戴 上安全 帽、護 目鏡和 其他保 護裝 備。

不要 穿寬松 的衣 服或佩 帶首 飾，因 為它 們可 能勾住

控 制桿 或發 動機 其他 部件 。

確保 所有的 護板 和罩蓋 都已 在發動 機上 。

勿在 機器上 堆放雜 物。 清除 機器 地臺、 通道 和階梯

上 的碎 屑、 機油、 工具 和其它 物件 。

切勿 將保 養用 液裝 到玻 璃容 器內 。 將所 有的液 體

圖 6

g00687600

排 放到 適當 的容 器內 。

請遵 守當 地的 法規 處置 液體。

小心 使用 各種 清洗 溶劑 。

報告 所有 需要 修理 的項 目。

不準 未經 許可 的人員 登上 機器 。

在對匯流 板或預熱塞 進行操作前 ，請確保電 源斷開。

在設 備維修 區保 養發動 機。 將設備 放置 在維 修區中

的 步驟 ，可 參考 OEM 資 料。

壓 縮 空氣 和 水

壓縮 空氣和 /或加 壓水 可能 吹出碎 屑和 /或熱 水。 這

有 可能 造成 人身 傷害 。

在殼 體上 直接 使用 壓縮 空氣 或加 壓水 可能 會造 成

人 身傷 害 。

使用 壓縮 空氣 和/或 加壓 水進 行清 洗時 ，請穿 戴防

護 衣、 防護 鞋和 眼部 護具 。 眼部 護具 包括 護目 鏡

及 防護 面 罩。

清 潔時使用的最高氣壓一定要低于 205 kPa (30 psi)。

清潔 時使用的最大水壓一定要低于 275 kPa (40 psi)。

請務 必使用 木板或 硬紙 板來檢 查泄漏 。 在壓力 下所

噴 出的 液體可 能會 穿透人 體組織 。 液體穿 透進 入身

體 會造成 嚴重的 人身傷 害，甚 至可能 導致死 亡。  即

使 是一 個針孔 大小 的泄 漏，也 可能導 致嚴 重的 人身

傷 害。 若 液體噴 射到您 的皮 膚，必 須立即 治療 。要

找 熟悉 這類 傷害的 醫生 進行 治療 。

盛 裝 溢出 的 液體

在檢 驗、保 養、 測試、 調整 及維 修發動 機時， 務必

留 心， 確保液 體盛裝 在容 器中。 在 打開任 何腔 室或

拆 解任 何部件 之前 ，請準 備好 用適當 的容 器來 收集

流 出 的液 體。

•  僅使 用適用 于收 集液體 的工 具及設 備。

•  僅使 用適用 于盛 裝液體 的工 具及設 備。

請遵 守當 地的 法規 處置液 體。

i03018521

防 止 燙 傷

不要 觸摸運 轉中的 發動 機的任 何部位 。 在進行 發動

機 的任 何保 養之 前， 要讓 發動 機先 冷卻 下來 。 在

拆 開任 何管路 、管 接頭或 相關 零件之 前， 要釋 放空

氣 系統 、液壓 系統 、潤滑 系統 、燃油 系統 和冷 卻系

統 中的 全 部壓 力。

This document is printed from SPI². Not for RESALE

8

安全部 分

防 火與 防爆

SCBU8325-01

冷 卻 液

發動機處 于工作溫度 時，發動機 的冷卻液是 滾燙的。

而 且處 于壓力 之下 。 散 熱器和 通向 加熱器 或發 動機

的 所有 管路 內都 有熱的 冷卻 液。

接觸 滾燙的 冷卻液 或蒸 汽都會 造成嚴 重燙 傷。 排放

冷 卻系 統以前 ，讓冷 卻系統 部件 先冷卻 下來。

在發 動機停 機和冷 卻后 ，檢查 冷卻液 液位 。

拆卸 加注口 蓋以前 ，要 確保加 注口蓋 是涼 的。 加注

口 蓋必 須涼到 可以 徒手觸 摸。 慢慢 取下加 注口 蓋，

釋 放 掉壓 力。

冷卻 系統添 加劑含 堿。 堿會 造成人 身傷害 。 不 要讓

堿 接觸 皮膚， 也不 要讓其 進入 眼睛或 嘴。

油

熾熱 油和 熾熱 的潤 滑部 件會 造成人 身傷 害。 不 要

讓 熾熱 的油 接觸 皮膚 。 同時 ，不 要讓 熾熱 的部 件

與 皮 膚接 觸。

蓄 電 池

電解液 是酸 性的。 會造 成人 身傷害 。 不 要讓電 解液

接 觸皮 膚或眼 睛。 保養 蓄電池 時一 定要戴 護目 鏡。

觸 摸蓄電池及其接頭后 一定要洗手。 建議使用手套。

i03018720

防 火 與 防 爆

確定 發動機 是否 在可燃 氣體 可被吸 入進 氣系統 的環

境 下運 轉。 這些氣 體會 造成發 動機超 速。 這可 能引

起 人身 傷害、 財物損 壞或 造成發 動機 損壞。

如果 應用類 型涉 及到存 在可 燃氣體 的情 況，請 咨詢

您 的珀 金斯代 理商和 /或您 的珀金 斯分 銷商， 以獲得

關 于適 當防 護裝 置的更 多資 料。

清除發動機 上的所有 易燃或傳導 物，如燃油 、機油及

碎 屑等。 禁止在 發動機上堆積任何 易燃或傳導材料。

將所 有燃 油、 潤滑 劑存 放在 做好 標記 的容 器內 ，

并 禁止 未經許 可的 人員靠 近。 將含有 油的 抹布 與任

何 易燃 物存 放于 防護 容器 中。 切 勿在 存放 易燃 物

的 場 所吸 煙。

不得 讓發 動機暴 露在 任何明 火之 下。

如果 管路、 管道 和密封 件損 壞，排 氣管 隔板（ 如有

配 備） 可以防 止機 油或燃 油噴 射到熱 的排 氣管 部件

上 。 排氣 隔板 必須 正確 安裝。

禁止 在裝有 易燃液 體的 管路或 油箱上 進行 焊接。 禁

止 用火 焰切 割裝 有易 燃液 體的 管路 或油 箱。 在 焊

接 或火 焰切割 這些 管路 或油箱 前，先 用不 易燃 的溶

劑 徹底 將 其清 洗。

接線 必須保 持在良 好狀 態。 所有 電線都 必須正 確布

置 并且 牢固地 連接好 。每 天檢查 所有 的電線 。 請在

運 轉發 動機之 前修復 松動 或磨損 的電 線。 清潔 并緊

固 所有 電 路連 接。

去掉 所有未 連接的 或不 必要的 接頭。 不 要使用 比推

薦 規格 小的 電線 或電纜 。 不得 將任 何保 險絲和 /或

斷 路器 旁 通短 接。

電弧 或火花 會引起 火災 。 牢 固的 連接， 與推 薦一致

的 線路 和經正 確保 養的 蓄電池 電纜有 助于 防止 產生

電 弧 和火 花。

檢查 所有的 管路和 軟管 有無磨 損或老 化。 軟管 的鋪

設 路線 必須適 當。 管線 和軟管 必須有 適當 的支 撐或

牢 固的 管夾 。 按照 推薦 扭矩 擰緊所 有接 頭。 泄 漏

會 造 成火 災。

必須 正確安 裝機油 濾清 器和燃 油濾清 器。 必須 把濾

清 器殼 體擰 緊到 正確 的扭矩 。

圖 7

g00704000

所有 燃油 、大 多數 潤滑 劑和 一些 冷卻 液混 合物 都

是 易燃 的 。

易燃 液體泄 漏或 濺到熾 熱表 面或電 器部 件上時 ，可

能 引起火 災。 火災 會導致 人身傷 害或財 產損 失。

在緊 急關 機后 十五 分鐘 內拆 卸發 動機 曲軸 箱的 蓋

子 ，有 可能 引起 火焰 。

This document is printed from SPI². Not for RESALE

SCBU8325-01

9

安 全部分

防止 壓 傷和 割傷

圖 8

g00704059

蓄電 池必須 保持清 潔。 每個 電池 柵格單 元都必 須蓋

好 蓋子 （如有 配備） 。 在發 動機運 行時， 要使 用推

薦 的電 纜、 接頭 和蓄電 池箱 蓋。

滅 火 器

確保備 有滅 火器。 熟悉 滅火 器的使 用。 定期 檢查和

維 護滅 火器。 遵 守說 明標牌 上的 建議。

管 路、 管 子 和軟 管

請勿彎 折高 壓管路 。 請 勿敲 擊高壓 管路。 請 勿安裝

任 何已 彎折 或損 壞的 管路 。 不要 在高 壓管 上夾 上

任 何其 它 的東 西。

請修 理任 何已 松脫 或損 壞的 管路 。 泄漏 會造 成火

災 。 請向您 的珀 金斯代 理商 或您的 珀金斯 分銷 商咨

詢 零件 的維 修或 更換 。

仔細 檢查管 路、管 子和 軟管。 不 要用裸 露的手 來檢

查 泄漏 。  請 用木 板或硬 紙板 來檢查 泄漏 。 按照推

薦 扭矩 擰緊 所有 接頭 。

向發 動機加 燃油的 時候 要小心 謹慎。 不 要在 向發動

機 加燃 油的 時候 吸煙 。 也不 要在 靠近 明火 或火 花

的 地方 向發 動機 加燃 油。 在 添加 燃油 前切 記要 將

發 動機 熄 火。

若出 現下列 任何 一種情 況，請 更換 零件：

•  端接 頭損 壞或 泄漏 。

•  外層 有磨 損或 割傷 。

•  金屬 線暴 露 在外 。

•  外層 鼓 包隆 起。

•  軟 管扭 曲。

•  鎧裝 護套 嵌入 外層 。

•  端 接頭 移位 。

應確 保所有 的夾箍 、防 護物及 隔熱板 安裝 正確。 這

有 助于 防止發 動機 工作 時的振 動、零 件間 的相 互摩

擦 以及 過 量生 熱。

圖 9

g00704135

防 止 壓傷 和 割 傷

在部 件下面 工作 時，部 件應有 可靠 的支撐 。

i03018585

蓄電 池散發 出來的 氣體 能引起 爆炸。 蓄 電池 頂部要

遠 離明火 或火花 。 不要在 蓄電池 充電的 場所吸 煙。

不得 采用將 金屬 物體跨 接在 接線端 子上 的辦法 來檢

查 蓄電池 的充電 情況。 必 須使用 電壓表 或比重 計。

不正確的 跨接電纜連 接能引起爆 炸，從而造 成人身傷

害 。 有關具 體的說 明，請 參見本 手冊的 操作部 分。

不得給 凍結 的蓄電 池充電 。 這 樣做 會引起 爆炸。

如果 沒有提 供另 外的保 養說 明， 在發動 機運轉 時，

切 勿試 圖進 行調 整 。

避開 所有轉 動部件 和運 動部件 。 直到進 行保養 時再

拿 掉保 護罩。 保 養結束 后重 新裝上 護罩 。

將物 件遠 離轉 動的 風扇 葉片 。 風扇 葉片 會拋 出或

切 割 物件 。

This document is printed from SPI². Not for RESALE

10

安全部 分

起 動發 動機 前

SCBU8325-01

敲擊 物件時 ，要戴 護目 鏡，以 免傷 及眼睛 。

在敲 擊物件 時，碎 片或 其它碎 屑會四 處飛 散。 敲擊

物 件之前 ，應 確保周圍 無人 會被飛 出的碎 屑擊傷 。

i03018535

起 動 發 動機 前

首次 起動一 臺新 的發動 機或 進行過 維修 保養 的發動

機 需要 做好關 閉發 動機的 準備， 以便 阻止超 速。 這

可 以用 切斷發 動機空 氣和/ 或燃油 供應來 完成 。

發動 機超速 應該 自動關 機， 它是電 子控 制的 。如果

自 動關 機不自 動執 行， 按下緊 急停 車按鈕 以切 斷供

向 發動 機的 燃油 和/或 空氣 。

檢查 發動 機有 無潛 在危 險。

起動發動 機前，確保 發動機上面 、下面或附 近無人。

確 保周 圍沒 有任 何人 員。

如有 配備， 確保 用于發 動機 的照明 系統 適合 于工況

條 件。 如有 配備 ，確保 所有照 明燈工 作正 常。

如果 必須起 動發 動機進 行維 修作業 ，必 須安 裝好所

有 保護 罩、 蓋。 為 了預 防旋 轉件 引起 事故 ，在 旋

轉 件周 圍工 作要 小心 。

不要 旁通自 動關斷 電路 。 不要使 自動關 斷電 路不起

作 用。 這種 電路的 設置是 為了 防止人 身傷害 。 同時

也 可防 止發 動機 損壞 。

有關 修理和 調整的 資料， 請參閱 《維修 手冊 》。

i03018583

發 動 機 起 動

一定 要按照 《操作 和保 養手冊 》, “發 動機 起動”（操

作 部分 ）中所 敘述 的步驟 起動發 動機 。 了 解正 確的

起 動步 驟有助 于防 止發動 機零部 件的 重大損 壞。 了

解 正確 起動步 驟有 助于 防止人 身傷 害。

為了 確保缸 套水加 熱器（ 如有 配備） 和/或 潤滑油 加

熱 器（ 如有配 備） 工作 正常， 在加熱 器工 作期 間，

要 檢查 水溫 表和 油溫 表。

發動 機排氣 含有對 人體 有害的 燃燒產 物。 一 定要在

通 風良 好的地 方起 動和運 行發動 機。 如果 在一 個密

閉 的空間起 動發動機， 要將發動 機廢氣排到 室外去。

注: 發 動機配 備有 正常 工作 狀況的 冷起 動的 自動設

備 。 如果發 動機 將在嚴 寒下 運轉， 那么可 能需 要嚴

寒 輔助 起動裝 置。 通常 ，發 動機將 配備有 適合 于作

業 地區 的輔 助起 動裝 置。

發動 機在每 個氣 缸內配 備有 預熱塞 輔助 起動裝 置，

加 熱進 氣， 以利 于起 動。

i03018587

發 動 機 停 機

遵循 《操 作和 保養 手冊 》, “發 動機 停機 （操 作部

分 ）”進行 發動機 停機 操作， 以便避 免發動 機過 熱和

發 動機 部件 的加 速磨 損。

只有 在緊 急情 況下 才能 使用 緊急 停機 按鈕 （如 有

配 備） 。 發動 機正 常停 機時 不要 使用 緊急 停機 按

鈕 。 在 引起 緊急 停機 的問 題被解 決之 前， 切勿 起

動 發 動機 。

如果 新發動 機或 經大修 后的 發動機 初次 起動時 發生

超 速情 況，使 發動機 停機 。 這可以 通過切 斷發 動機

的 供油 和/ 或供 氣來 實現。

i02616968

電 氣 系 統

不 要使 用類 似乙 醚的 噴 霧劑 輔助 起動 。 否 則可 能導

致 爆炸 和人 身 傷害 。

如果 發動機 起動 開關或 控制 裝置上 系有 一個 警告標

簽 ，切 勿起動 發動 機或扳 動控制 裝置 。 在 起動 發動

機 前， 要向 掛警告 標簽 的人 咨詢 。

如果 必須起 動發 動機進 行維 修程序 時， 那么 必須安

裝 好所 有保護 罩、 蓋。 為了預 防旋 轉件引 起事 故，

在 轉動 件周 圍工 作要 小心 。

在操 作人 員的 操作 室或 使用 發動 機起 動開 關來 起

動 發 動機 。

充電 裝置正 在工 作時， 切勿 從蓄 電池斷 開充電 裝置

電 路或 蓄電池 電路電 纜。 由 蓄電池 產生的 易燃 氣體

可 能被 火 花點 燃。

為便 于防止 火花 點燃某 些蓄 電池 產生的 可燃氣 體，

負 極“−”跨接 起動 電纜應 該最 后從外 接電源 連接 到起

動 馬達的 負“−”接線 柱。 如果起 動馬達 沒有配 備負“−”

接 線柱 ，請把 跨接 起動電 纜連 接到缸 體。

每天 檢查電 線是否 松動 。 在 發動 機起動 之前， 擰緊

所 有松 動的電 線。 發動 機起 動之前 ，要修 理好 所有

擦 破的 電線 。 有關 具體 的起 動說 明， 請參 閱《 操

作 和保 養 手冊 》。

This document is printed from SPI². Not for RESALE

SCBU8325-01

11

安 全部分

電氣 系統

接 地 方法

為獲 得發動 機的 最佳性 能和 可靠性 有必 要使 發動機

電 氣系 統接 地正 確。 不 正確 的接 地會 造成 不受 控

和 不可 靠的 電路 路徑 。

不受 控制 的電 路會 對主 軸承 、曲 軸軸 頸表 面和 鋁

質 部 件造 成損 壞。

未安 裝發 動機 到機 架接 地帶 的發 動機 可能 因電 氣

放 電 而損 壞。

為確 保發動 機和 發動機 電氣 系統工 作正 常， 必須使

用 發動 機到機 架的 接地 帶，此 接地 帶直接 連到 蓄電

池 。 該通路 徑可通 過發 動機直 接接地 到機架 。

所有 接地點 必須緊 固和 無腐蝕 現象。 發 動機 交流發

電 機必 須通過 一根 足可 以承受 其全 額充電 電流 的電

線 接地 到蓄 電池 的負“-”接線 柱。

This document is printed from SPI². Not for RESALE
