Perkins珀金斯柴油發動機缸蓋-拆卸

開始:

a.拆下燃油細濾器、燃油濾清器底座和支架。有關正確的步驟，請參閱《拆解和組裝》,“燃油濾清器底座-拆卸和安裝”。

b.拆下油水分離器、燃油粗濾器和支架。有關正確的步驟，請參閱《拆解和組裝》,“油水分離器和燃油粗濾器-拆卸和安裝”。

c.拆下?lián)u臂軸和推桿。有關正確的步驟，請參閱《拆解和組裝》,“搖臂軸和推桿-拆卸”。

d.拆下排氣歧管。請參閱《拆解和組裝》,“排氣歧管-拆卸和安裝”以了解正確程序。

e拆下曲軸箱呼吸器濾罐和塑料管組件。有關正確步驟，請參閱《拆解和組裝》,“曲軸箱呼吸器-拆卸”。

f拆下噴油器。有關正確的步驟，請參閱《Perkins柴油機拆解和組裝》,“噴油器-拆卸”。

g卸下電熱塞。請參閱《Perkins柴油機Perkins柴油機拆解和組裝》,“電熱塞-拆卸和安裝”，以了解正確的程序。

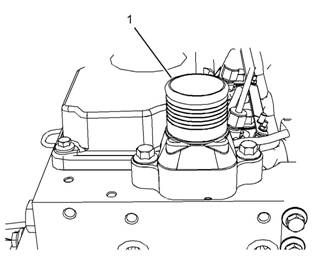

2將上部散熱器軟管從缸蓋上的水溫調節器殼體(1)上斷開。

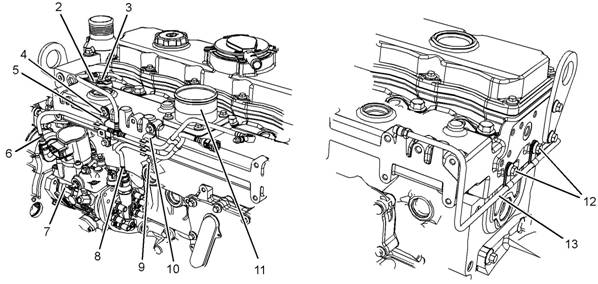

3松開軟管卡箍，然后將管組件和軟管組件從接頭(11)上斷開。

4拆下螺栓(3)，然后將支架(2)從缸蓋上拆下。

5將螺栓(4)和螺栓(9)從支架(5)和支架(10)上拆下。

6將塑料管組件(6)和塑料管組件(8)從噴油泵(7)上斷開。

7使用工具(A)塞住塑料管組件(6)和塑料管組件(8)。

8使用工具(A)蓋住噴油泵(7)的接頭。

9如有必要，將管組件從缸蓋和噴油泵的增壓控制上拆下。有關正確的步驟，請參閱《拆解和組裝》,“噴油泵-拆卸（帶增壓控制）”。

10.將螺栓(12)從管組件(13)的夾子上拆下。

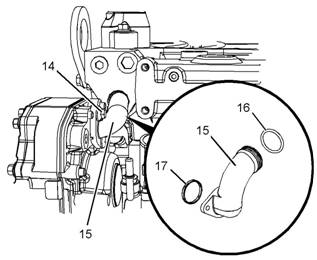

11將螺栓(14)從旁通管(15)上拆下。

12將旁通管(15)從缸蓋上拆下。

13從旁通管(15)上卸下O形密封圈(16)和O形密封圈(17)。

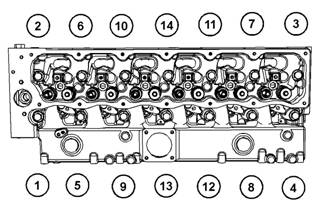

14.按與擰緊相反的數字順序逐步松開螺栓(18)。請參閱插圖173。

注:遵循正確的順序有助于防止缸蓋變形。

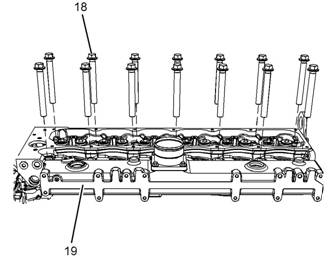

15.從缸蓋(19)上卸下螺栓(18)。

16.將合適的起吊設備連接到缸蓋(19)。支撐住缸蓋的重量。缸蓋的重量約為96kg(212lb)。

注:起吊操作期間，必須使用撐桿來分配缸蓋的重量。

17.使用合適的起吊設備將缸蓋(19)吊離缸體。

注:不要使用杠桿分離缸蓋與缸體。在拆卸過程中小心不要損壞缸蓋的加工表面。

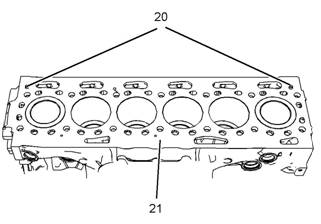

18拆下缸蓋密封墊(21)。

19.記錄定位銷(20)在缸體中的位置。

20.如有必要，從缸蓋上卸下水溫調節器。有關正確的步驟，請參閱《Perkins柴油機Perkins柴油機拆解和組裝》,“水溫調節器-拆卸和安裝”。
