Perkins珀金斯柴油發動機活塞和連桿-組裝

組裝步驟

1確保所有部件清潔、無磨損或損壞。如有必要，更換所有磨損或損壞的部件。

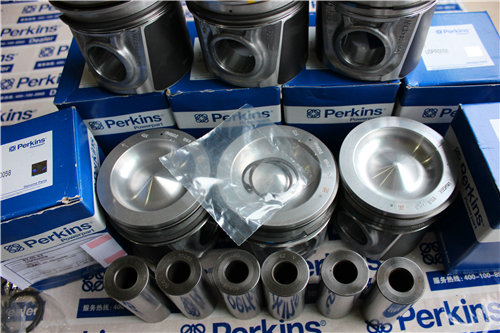

2如果繼續使用原有活塞和活塞環，按照步驟2.a至步驟2.e將活塞環安裝到活塞中。

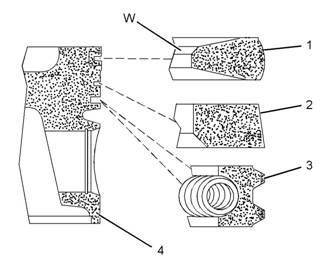

a.將控油環(3)的彈簧放置到活塞(4)的控油環槽中。中心線必須位于彈簧端部以內。

b.定位控油環，使“TOP”字樣處于朝上位置。使用工具(B)將控油環(3)安裝到活塞和彈簧上。

注:確保中心線距活塞環間隙180度。

c.使用工具(B)，將中間壓縮環(2)安裝到活塞(4)的第二道環槽中。“TOP”字樣應朝上。內表面上的倒角必須朝下。

d.使用工具(B)將頂部壓縮環(1)安裝到活塞(4)的頂環槽中。“TOP”字樣應朝上。

注:確保安裝的頂部活塞環上的倒角(W)處于朝上位置。

e.定位活塞環，使其間隙彼此之間相隔120度左右。

注:提供的新活塞組件配有新活塞環。

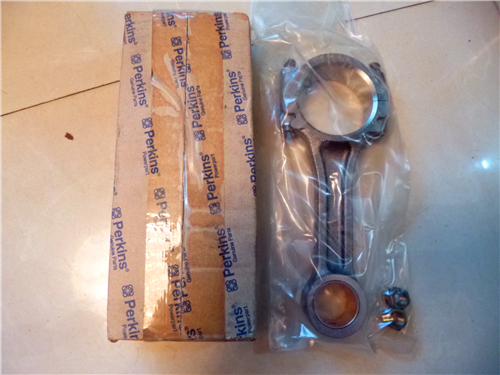

3.如果更換了連桿組件(6),襯套(8)和活塞銷(7)，請參閱《技術規格》,“連桿”以了解更多信息。

4使用清潔的發動機機油潤滑連桿中活塞銷(7)的襯套(8)。使用清潔的發動機機油潤滑活塞(4)中的活塞銷孔。

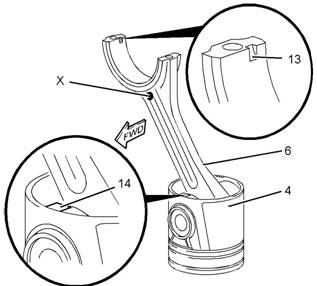

5將活塞(4)頂部朝下放置在適當?shù)谋砻嫔稀⑦B桿(6)的鍛造標記(X)定位到活塞上的方形凸臺(14)。確保連桿上的槽(13)正確定位。請參閱圖224。

6將活塞銷(7)安裝到活塞(4)上。

注:如果活塞銷用手不能安裝，加熱活塞至溫度為45°±5°C(113°±9°F)。

7.使用工具(A)將卡環(5)安裝在活塞(4)的活塞銷孔中。

注:確保卡環座入活塞的環槽中。

8.將上軸瓦(9)安裝到連桿(6)上。確保軸承上軸瓦的定位凸舌正確座入連桿的槽(13)中。

9.將下軸瓦(10)安裝到連桿蓋(11)上。確保下軸瓦的定位凸舌正確座入連桿蓋的槽中。

10放置斷面分裂式連桿時必須要安裝連桿蓋。從發動機上取出組件后，暫時將連桿蓋(11)和螺栓(12)安裝到連桿(6)上。確保連桿蓋與連桿上的蝕刻編號相互匹配。確保連桿蓋的朝向正確。上下軸瓦的定位凸舌應在同一側。擰緊螺栓(12)至扭矩為20N·m(177lbin)。

11.對于其余的活塞和連桿組件，重復步驟2至10。

結束:a.安裝活塞和連桿。有關正確的步驟，請參閱《拆解和組裝》,“活塞和連桿-安裝”。

Perkins珀金斯柴油發動機活塞和連桿-安裝

安裝步驟

注意廢棄所有舊的連桿緊固件。

1.如果已暫時安裝連桿蓋，拆卸連桿蓋。如有必要，徹底清潔所有部件。

2.用清潔的發動機機油涂抹缸孔,活塞環,活塞的外表面和軸瓦（連桿）。

注:執行間隙檢查時，安裝干燥的連桿軸瓦。有關正確步驟，請參閱《Perkins柴油機Perkins柴油機拆解和組裝》,“軸承間隙-檢查”。最終組裝期間，將清潔的發動機機油涂覆在連桿軸瓦上。

注:確保已將活塞和連桿組件安裝在正確的氣缸中。

3.使用工具(A)轉動曲軸，使曲軸銷在下止點位置。使用清潔的發動機機油潤滑曲軸銷。

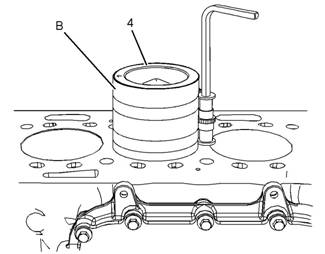

4.將工具(B)安裝在活塞(4)上。

注:確保將工具(B)安裝正確，活塞(4)能順利地從工具滑出。

注:連桿軸瓦的定位凸舌和活塞冷卻噴嘴必須在發動機的同一側。

5.小心地將活塞和連桿組件推入缸孔中，推到曲軸銷上。

注:不要損壞曲軸銷的精加工表面。

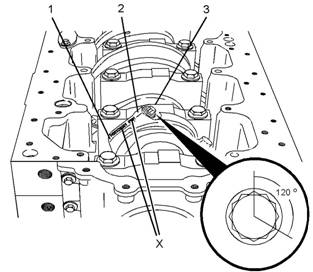

6.將連桿蓋(2)安裝到連桿(1)上。

注:確保連桿蓋(2)位置(X)與連桿(1)位置(X)上的蝕刻編號相互匹配。確保連桿蓋(2)的朝向正確。上下軸瓦的定位凸舌應在同一側。

注:請勿重復使用舊螺栓來固定連桿蓋。

7.將新螺栓(3)安裝到連桿(1)上。使用工具(C)均勻擰緊螺栓至扭矩為40N·m(30lbft)。

8.順時針再轉動螺栓120度。使用工具(C)和工具(D)以獲得正確的最終扭矩。

9.確保連桿組件安裝后有能感覺到的側隙。轉動曲軸，確保沒有卡滯。

10.重復步驟2至9，安裝其余的活塞和連桿。

結束:

a.安裝活塞冷卻噴嘴。有關正確的步驟，請參閱《拆解和組裝》,“活塞冷卻噴嘴-拆卸和安裝”。

b.安裝缸蓋。有關正確的步驟，請參閱《拆解與組裝》,“氣缸蓋-安裝”。
