約翰迪爾發動機氣門座圈/氣門/氣門導管的安裝技術

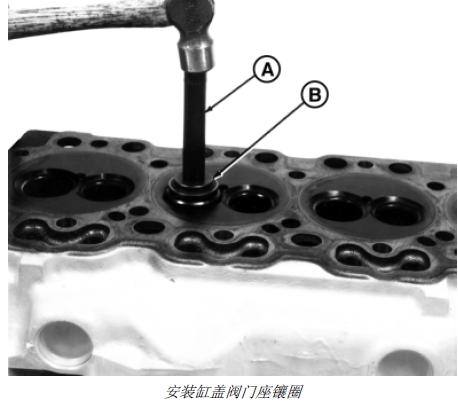

1. 用 JDG676 閥門座拆裝器(A) 和 JDG675 閥門座鑲?cè)Π惭b接頭(B) 將閥門座鑲?cè)ρb入缸蓋。

用 JDG675 接頭的一端安裝進氣閥門座鑲?cè)?，用另一端安裝排氣閥門座鑲?cè)Α?/P>

2. 安裝閥門并測量閥門下沉量。（參見本章前面“測量缸蓋閥門下沉”部分。）

3. 必要時，研磨閥門座以保持正確的閥門下沉量和閥門面到閥門座的密封。（參見本章前面的“研磨閥門座”部分。）

A – 閥門座驅動器

B – 轉接器

安裝閥門

1. 用干凈的機油潤滑閥桿和閥門導管。

注意： 閥門在閥門導管內必須運動自如，并能嚴實地座在缸蓋內，形成有效密封。

2. 將閥門插入汽缸蓋內（如果是再用的閥門，必須把閥門裝回拆卸時相同的位置)。

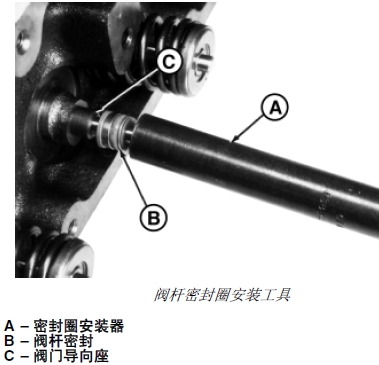

3. 用 JDG678 閥桿密封圈安裝器 (A) 將閥桿密封圈 (B)滑入閥桿內，套在閥門導向座 (C) 上。

注意： JDG678 安裝器也可用來在加粗閥桿上安裝加大閥桿密封圈。

4. 安裝閥門彈簧和旋轉器。

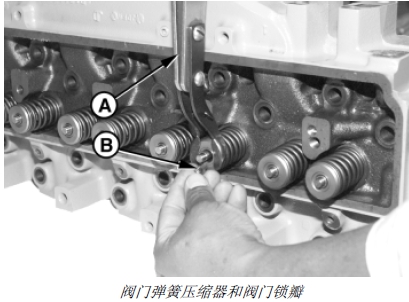

5. 用 JDE138 閥門彈簧壓縮器 (A) 壓縮閥門彈簧，并在閥桿上安裝閥門鎖瓣 (B)。

6. 使用軟錘（非金屬）敲擊每個閥門總成三到四次，確保閥門鎖瓣正確定位。

7. 再次檢查閥門下沉量。（參見本章前面的“測量缸蓋閥門下沉”部分。）

A – 彈簧壓縮器

B – 閥門鎖瓣

清潔并檢查汽缸體頂端表面

1. 清除缸體頂端表面的缸墊材料、水銹、積碳及其它異物。缸墊表面必須清潔。

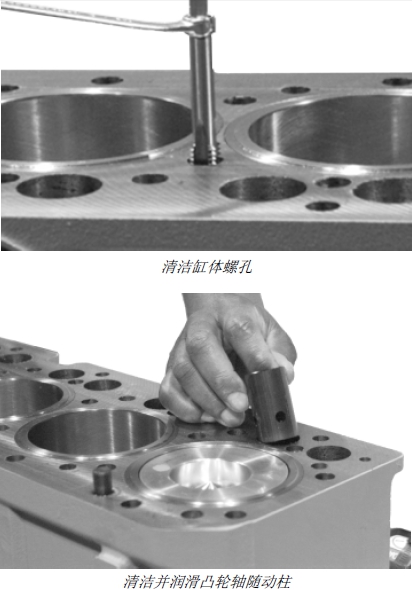

2. 用 JDG680 絲錐或約 76 毫米（3.0 英寸）長 1/2-13UNC-2A 絲錐清理螺紋孔。用壓縮空氣清除螺紋孔中的碎屑和其它液體。如果有損壞，應更換缸體。

3. 用壓縮空氣吹除汽缸體和覆蓋板上的所有松散異物。

重要提示： 組裝John Deere約翰迪爾強鹿柴油發動機前，必須將凸輪軸隨動柱上的所有碎屑清理干凈。

4. 如果事先未清理，應從缸體上拆下凸輪軸隨動柱，用溶劑清洗。用干凈的機油潤滑凸輪軸隨動柱，然后重新裝入拆卸時的同一個孔中。

5. 檢查頂端表面平整度和可用性。（參見第 030 章的“測量缸體頂端表面平整度”部分。）
