約翰迪爾強鹿柴油發動機曲軸軸向間隙的檢查

拆卸曲軸前測量軸向間隙，以確定止推軸瓦的性能。

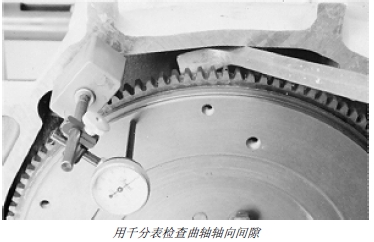

1. 將千分表的測量頭壓在飛輪、前曲軸軸頭、減震器或前皮帶輪總成（如果安裝）的接觸面上。

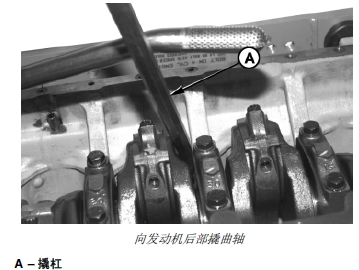

重要提示： 使用撬杠 (A) 時，不要過度用力，否則可能損壞軸瓦。裝

2. 使用撬杠時，盡可能向John Deere約翰迪爾強鹿柴油發動機后部輕輕推曲軸。

3. 將千分表讀數歸零。

4. 輕輕地盡可能向前撬曲軸。注意千分表的讀數。如果軸向間隙不符合技術規格的要求，應安裝新止推軸瓦。

技術規格

曲軸－軸向間隙. 0.029 － 0.357 毫米（0.001 － 0.014 英寸）

John Deere約翰迪爾強鹿柴油發動機曲軸后油封和耐磨套安裝注意事項

安裝油封和耐磨套總成 (A) 時，應遵循以下注意事項：

• 一般情況下，在從塑料袋中取出油封和耐磨套總成后，應立即安裝在機器上，以避免灰塵污染。

• 安裝時，油封不準接觸任何種類的潤滑油。使用潤滑油會導致油封過早損壞。

• 安裝油封/ 耐磨套總成時，油封和耐磨套內徑倒角一側應朝John Deere約翰迪爾強鹿柴油發動機方向。如果油封裝反了，由于油封突出部位上的槽相對于曲軸旋轉方向不正確，會造成機油損失。

拆卸John Deere約翰迪爾強鹿柴油發動機曲軸后油封和耐磨套

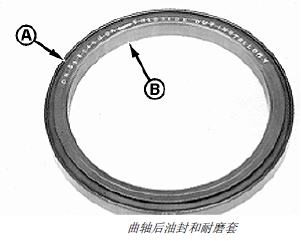

曲軸后油封 (A) 和耐磨套 (B) 是作為不可分的部件一起生產的。拆卸后油封/ 耐磨套總成時，根據專用工具的情況，可選擇以下兩個步驟。

A – 油封

B – 耐磨套

安裝John Deere約翰迪爾強鹿柴油發動機曲軸后油封和耐磨套

重要提示： 安裝時，油封不準接觸任何種類的潤滑油。使用潤滑油將導致油封過早損壞。油封和耐磨套總成從塑料袋中取出后，應立即安裝在機器上，以免灰塵污染。

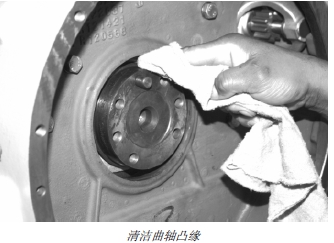

1. 如果以前用過密封劑，可使用清洗溶劑、丙酮或其他任何一種能夠去除密封劑的合適清洗劑清洗曲軸凸緣外表面和飛輪殼內表面。（Brake Kleen、IgnitionCleaner 和 Drier 是市場上供應的幾種清洗劑，可用以清除凸緣上的密封劑。）確保曲軸凸緣外表面和油封孔內表面無劃痕和毛刺。

2. 可使用 JT30040B 或 KCD10002A 后油封/ 耐磨套安裝工具來安裝標準油封/ 耐磨套總成。必須用JDG476 后油封/ 耐磨套安裝工具套件來安裝 Teflon組合式后油封/ 耐磨套總成。
