康明斯工程機械用KTA19-C&P&L525 600 630發動機技術規格參數數據單
康明斯工程機械用KTA19-C&P&L525 600 630康明斯發動機技術規格參數數據單
最大額定功率kW(BHP)：392(525) @2100r/min
持續額定功率kW(BHP)：318(426) @1800r/min
整機數據
型式…………………………………………………………..………….….….四沖程、直列、六缸
進氣方式………………………………………………………..………….…….廢氣渦輪增壓,中冷
缸徑—mm(in.)×沖程—mm(in.)…………………………..…….…...….…159×159（6.25×6.25）
排量—L(in3)……………………………………………………..…..……….….…….…..18.9(1150)
壓縮比……………………………………………………………………….…….…..……...15.5：1
干式凈質量
KTA19-C525康明斯發動機—kg(lb.)…………………………………………………….…….1691(3725)
濕式凈質量
KTA19-C525康明斯發動機—kg(lb.)……………….……………..………………..………….1762(3880)
質心至缸體前端的距離（僅康明斯發動機本身）—mm(in.)………………….……..…………572 (22.5)
質心在曲軸中心線上方（僅康明斯發動機本身）—mm(in.)……………………..…..……....…..239(9.4)
運動零件相對于曲軸中心線的轉動慣量（不包括飛輪）—kg·m2(lb.ft2)……..….……
發火順序……………………………………………………..……………………..….…1-5-3-6-2-4
康明斯發動機懸置安裝
在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…..1356(1000)
康明斯發動機繞轉動軸心的顛覆慣量—kg·m2(lb.ft2)………………………..…….…….…...
排氣系統
最大允許排氣背壓—kPa(in.Hg)…………………...………………………………….……..10(3.0)
標準容許的排氣管直徑(復式管)—mm(in.)………….…………………………….…..…..127(5.0)
進氣系統
帶重型空濾器允許的最大進氣阻力
干凈濾芯—kPa(in.H2O)………….….………………………………..……....….….....3.74(15)
臟濾芯—kPa(in. H2O)…………….………………………………………………....…6.23(25)
帶重型空濾器允許的最小容塵能力—gm·l/s(gm/CFM)…………………………..….…...53(25)
冷卻系統
冷卻水容量
僅康明斯發動機—L(U.S.Gal)……………………………………………………..……………30(8)
康明斯發動機外部最大冷卻水阻力—kPa(PSI)…………………………...………………..…..…....34(5.0)
康明斯發動機曲軸中心線上方冷卻水的最大靜壓—m(ft.)……………………….…………….…18.3(60)
散熱器最大空氣阻力—kPa(in.H2O)…..………………………………………...……..…..0.12(0.5)
標準節溫器溫度調節范圍—℃(°F)….…………………….………………..……..79-91(175-195)
最大冷卻水壓力（除壓力蓋外）—kPa(PSI)………………………………….………..…...241(35)
壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….…………....….48(7)
頂部水箱允許的最高溫度—℃(°F)...…………..……………………….………………….95(203)
頂部水箱推薦的最低溫度—℃(°F)….……………………………………….………….…71(160)
允許的最小補水速率—L/min(U.S.GPM)……………………………………….……….……..19(5)
允許的最大首次補水時間—min……………………………………………….….….…….....……5
允許的最小冷卻水膨脹體積占系統容積%……………………..……………….…….…..…....….5
允許的最大排氣時間—min………………………………………………………………….……25
允許的最小冷卻液水位降低容積—L(U.S.quart) ………………….……….……...………11(12)
（水位降低容積必須大于首次加水時未注滿的容積，且不包括膨脹體積）
潤滑系統
機油壓力
低怠速時—kPa(PSI)……………………………………………………...…….….最小138(20)
額定轉速時—kPa(PSI)…………………………………………..………….….345-483(50-70)
額定轉速時的機油流量—L/min(U.S.GPM)…..…..…………………………….…..………151(40)
允許的最高機油溫度—℃(°F)………………………………….…….……….…………121(250)
最大機油消耗量—L/h(U.S.quart/h)…………………………..…………..………….…..
機油旁通濾清器容量
螺旋筒型—L(U.S.gal)…………………………………………..……………..…..…….2.6(0.7)
可更換零件型—L(U.S.gal) …………………………………..………………………….11(2.9)
機油盤容量(選用件 OP4022)
高位—L(U.S.gal)………………………………………………………....………..…….38(10)
低位—L(U.S.gal)……………………………………………………………….……….32(8.5)
系統總容量（除旁通濾清器外）—L(U.S.gal)……………………….………...………..…47(12.5)
標準機油盤的傾斜角(選用件 OP4022)
前俯角………………………………………………..…………………………...…..…..... 30°
前仰角…………………………………………………..…………………….…..……....…30°
燃油系統
額定功率和轉速時的最大燃油消耗量—kg/h(lb/h)…………………….…….…..……..88.5(195)
額定功率和轉速時的最大供油量—kg/h(lb/hr)………………………...………………...268(590)
至PT燃油泵允許的最大供油阻力
濾清器在清潔狀態時—kPa(in.Hg)……………………………………….……..…...13.6(4)
濾清器在臟的狀態時—kPa(in.Hg)……………………………………….……..…...27.0(8)
允許的噴油器最大燃油回油阻
帶單向閥—kPa(in.Hg)…………………………………………………….……….…21.9(6.5)
不帶單向閥—kPa(in.Hg)………………………………………………..….………....8.5(2.5)
允許的最小燃油箱通氣能力—L/h（ft3/h）……….……...……………………….....…...425(15)
（在背壓為8.4kPa（2.5in.Hg）或更低的背壓時）
電氣系統
推薦的電瓶最小容量（在-18℃（0°F））冷透狀態或以上時—V………………….……….24
康明斯發動機不帶負荷
冷起動電流—CCA…………………………………..…………….…………………..…....900
再次起動時電流容量（最小）………………..……….…………………….………...…..320
康明斯發動機帶傳動系統
冷起動電流—CCA………..……………………………………….……………..…………900
再次起動時電流容量（最小）………………………………………………………….....320
起動電路允許的最大電阻
帶12V起動馬達—Ω…………………………………………………………..…….…….…0.00075
帶24V起動馬達—Ω…………………………………………………………….....….…….…0.002
性能數據
怠速—r/min……………………………………………………………….……………….….…625
最高空載轉速—r/min……………………………………………………………………….... 2450
最大超速能力—r/min……………………………………………………………………….....2625
最低啟動溫度時的脫離扭矩（無輔助裝置）—N·m(lb.ft)…………………………....
最低啟動溫度時的起動扭矩（無輔助裝置）—N·m(lb.ft)…………………..…..........556(410)
離合器接合時的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1085(800)
推薦的與液力變扭器和液力泵相匹配的最小失速轉速—r/min……………………….……1800
曲軸止推軸承負荷極限
最大間隙負荷—N(lb)……………………………………………………….…….6700(1500)
最大連續負荷—N(lb)……………………………………………………...…….…3350(750)
曲軸前端處允許的最大輸出功率—kW(HP)…………………………………….……….….
附件驅動處允許的最大輸出功率—kW(HP)……………………………………….………..6（8）
自由聲場聲壓級別
在15m（50ft）處和全負荷額定轉速時（不包括進排氣系統、冷卻系統和驅動部件產生的噪聲）
右側—dBA……………………………………………………………………………..…84.5
左側—dBA………………………………………………………………………………..84.5
前端—dBA…………………………………………………………………………..…..….85
后端—dBA………………………………………………………………………………….
最低冷起動溫度（無輔助裝置）—℃(°F).……………………………….……….………..4(40)
最低起動轉速（無輔助裝置）—r/min……….…………………………………..………...…..150
所有的數據均是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不包括交流發電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于SAE J1995標準規定的條件——海拔90m（300ft.），進氣壓力100kPa（29.61in.Hg），進氣溫度25℃（77°F），水蒸汽壓力1.0kPa（0.30in.Hg），使用No.2號柴油或符合ASTM D2的柴油獲得并校正的。數據隨時可能更改，恕不另行通知。
|
康明斯發動機性能參數 |
額定工況 |
連續工況 | ||
|
最大 功率點 |
最大 扭矩點 |
最大 功率點 |
最大 扭矩點 | |
|
康明斯發動機轉速—r/min |
2100 |
1300 |
1800 |
1300 |
|
輸出總功率—kW(HP) |
392 (525) |
304(408) |
318(426) |
259(259) |
|
扭矩—N·m(lb.ft) |
1780(1313) |
2237(1650) |
1686(1243) |
1902(1403) |
|
風扇消耗功率 散熱器溫度38℃(100°F)時的kW(HP) 散熱器溫度52℃(125°F)時的kW(HP) |
15(20) 15(20) |
5(7） 5(7） |
9(12) 9(12) |
5(7） 5(7） |
|
燃油管路供油壓力—kPa(PSI) |
1007(146) |
689(100) |
745(108) |
586(85) |
|
進氣歧管壓力—kPa(in.Hg) |
155(46) |
111(33) |
115(34) |
94(28) |
|
平均有效壓力—kPa(PSI) |
1186(172) |
1489(216) |
1124(163) |
1268(184) |
|
活塞平均速度—m/s(ft/min) |
11.1(2188) |
6.9(1354) |
9.5(1875) |
6.9(1354) |
|
摩擦功率—kW(HP) |
84(112) |
38(51) |
62(83) |
38(51) |
|
進氣流量—L/s(CFM) |
666(1410) |
337(715) |
505(1070) |
288(610) |
|
排氣流量（干式排氣管）—L/s(CFM) |
1619(3430) |
708(1500) |
1222(2590) |
602(1275) |
|
排氣溫度（干式排氣管）—℃(°F) |
463(865) |
563(1045) |
460(860) |
477(890) |
|
對環境的散熱量 干式排氣管—kW(BTU/min) |
61(3488) |
46(2606) |
48(2745) |
39(2246) |
|
對冷卻液的散熱量 干式排氣管—kW(BTU/min) |
257(14600) |
172(9790) |
188(10700) |
146(8325) |
|
康明斯發動機冷卻水流量—L/s(U.S.GPM) |
13.9(220) |
8.6(137) |
12(189) |
8.6(137) |
|
風扇冷卻空氣流量 散熱器溫度38℃(100°F) 時的L/s(CFM) 散熱器溫度52℃(125°F) 時的L/s(CFM) |
16454 (34860) 15270 (32350) |
11352 (24050) 10176 (21560) |
13825 (29290) 12456 (26390) |
11352 (24050) 10176 (21560) |
所有的數據是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器時獲得的，而不包括交流發電機、空壓機、風扇、其它選用設備和被驅動的部件。
 |
受 控 文 件 需 批 準

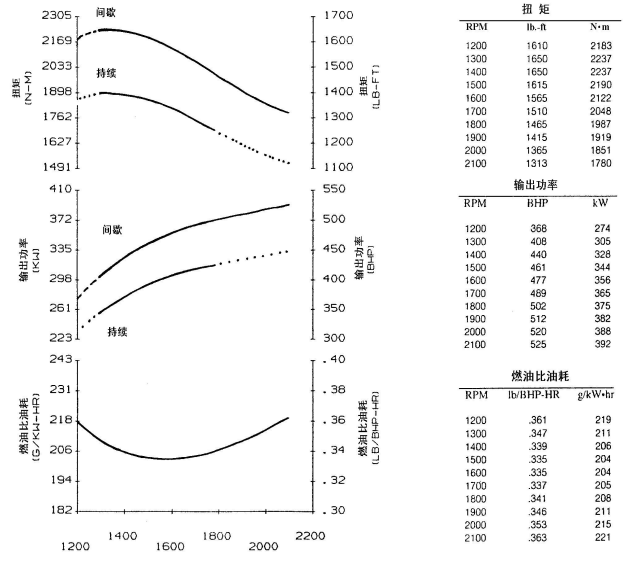

功率、扭矩和比油耗曲線是基于SAE J1995標準規定的條件—海拔90m，大氣壓力100kPa，進氣溫度25°C，水蒸汽壓力1.0kPa，使用NO.2號柴油獲得并校正的。適用于海拔高度2600m和環境溫度38℃以下不需對供油量進行調整。當海拔高度超過2600m時，每升高300m時，供油量下調4%；當氣溫超過38℃時，每升高11℃，供油量下調2%。

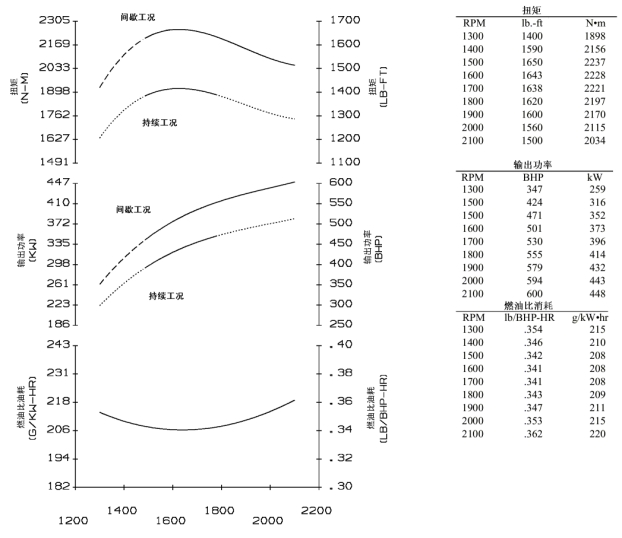

最大額定功率kW(BHP)：448(600) @2100r/min
持續額定功率kW(BHP)：351(470) @1800r/min
整機數據
型式…………………………………………………………..………….….….四沖程、直列、六缸
進氣方式………………………………………………………..…………..….廢氣渦輪增壓，中冷
缸徑—mm(in.)×沖程—mm(in.)…………………………..…….…....….…159×159（6.25×6.25）
排量—L(in3)……………………………………………………..…..……….….…….…..18.9(1150)
壓縮比…………………………………………………………………….…….…..…………..15.5:1
干式凈質量
KTA19-C600康明斯發動機（參考安裝圖207171）—kg(lb.)…………………..………….1693(3730)
KTA19-P600康明斯發動機（參考安裝圖3010154）—kg(lb.)…………………………….2570(5660)
濕式凈質量
KTA19-C600康明斯發動機（參考安裝圖207171）—kg(lb.)………..………….………….1762(3880)
KTA19-P600康明斯發動機（參考安裝圖3010154）—kg(lb.)..…………………………….2724(6000)
質心至缸體前端的距離（僅康明斯發動機本身）—mm(in.)………………….……..………...…559 (22)
質心在曲軸中心線上方（僅康明斯發動機本身）—mm(in.)……………………..…..……....…..229(9.0)
運動零件相對于曲軸中心線的轉動慣量（不包括飛輪）—kg·m2(lb.ft2)…....….……1.82(43.2)
發火順序……………………………………………………..……………………..…..…1-5-3-6-2-4
康明斯發動機懸置安裝
在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…..1356(1000)
康明斯發動機繞轉動軸心的顛覆慣量—kg·m2(lb.ft2)………………………..…….…...…...….79(1876)
排氣系統
最大允許排氣背壓—kPa(in.Hg)…………………...………………………………….……..10(3.0)
標準容許的排氣管直徑—mm(in.)………………………………………………….…..…..127(5.0)
進氣系統
帶重型空濾器允許的最大進氣阻力
干凈濾芯—kPa(in.H2O)………….….………………………………..……....….….....3.74(15)
臟濾芯—kPa(in. H2O)…………….………………………………………………....…6.23(25)
帶重型空濾器允許的最小容塵能力—gm·l/s(gm/CFM)…………………………..….…...53(25)
冷卻系統
冷卻水容量
僅康明斯發動機—L(U.S.quart)……………………………………………………..……………30(32)
帶散熱器[適用環境溫度為37.8℃（100°F）] —L(U.S.quart)………………...…....112(118)
康明斯發動機外部最大冷卻水阻力—kPa(PSI)………………………………...…………..…..…....35(5.0)
康明斯發動機曲軸中心線上方冷卻水的最大靜壓—m(ft.)……………………….…………….…18.3(60)
散熱器最大空氣阻力—kPa(in.H2O)…..………………………………………....……..…..0.12(0.5)
未沸騰冷卻水@90°F(32℃)在熱交換器內的最小流量—L/min(U.S. GPM)…..….………208(55)
未沸騰冷卻水在熱交換器進口處的最大壓力—kPa(PSI)…………………………………689(100)
標準節溫器溫度調節范圍—℃(°F)….…………………….………………..……..80-90(175-195)
最大冷卻水壓力（除壓力蓋外）—kPa(PSI)………………………………….…………...241(35)
壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….…………..….48(7)
頂部水箱允許的最高溫度—℃(°F)...…………..……………………….………………...95(203)
頂部水箱推薦的最低溫度—℃(°F)….……………………………………….…………...70(160)
允許的最小補水速率—L/min(U.S.GPM)……………………………………….….….……18.9(5)
允許的最大首次補水時間—min……………………………………………….….…...….....……5
允許的最小冷卻水膨脹體積占系統容積%……………………..……………….…….……....….5
允許的最大排氣時間—min………………………………………………………………………25
允許的最小冷卻液水位降低容積—L(U.S.quart) ………………….……….……..………11(12)
（水位降低容積必須大于首次加水時未注滿的容積，且不包括膨脹體積）
潤滑系統
機油壓力
低怠速時—kPa(PSI)……………………………………………………...…….……….138(20)
額定轉速時—kPa(PSI)…………………………………………..………….….345-483(50-70)
額定轉速時的機油流量—L/min(U.S.GPM)…..………………………..……….…..………151(40)
允許的最高機油溫度—℃(°F)………………………………….…….……….…………121(250)
最大機油消耗量—L/h(U.S.quart/h)…………………………..…………………….…….0.31(0.33)
機油旁通濾清器容量
螺旋筒型—L(U.S.gal)…………………………………………..………………..…….2.6(0.7)
可更換零件型—L(U.S.gal) …………………………………..…………………..…….11(2.9)
機油盤容量
高位—L(U.S.gal)………………………………………………………....………..…….38(10)
低位—L(U.S.gal)……………………………………………………………….……….32(8.5)
系統總容量（除旁通濾清器外）—L(U.S.gal)……………………….………...……..……47(12.5)
標準機油盤的傾斜角(選用件 OP4020)
前俯角………………………………………………..…………………………...…..…..... 30°
前仰角…………………………………………………..…………………….…..……....…30°
燃油系統
額定功率和轉速時的最大燃油消耗量—kg/h(lb/h)…………………….…….…..……….101(222)
額定功率和轉速時的最大供油量—kg/h(lb/hr)………………………...………….……...300(660)
至PT燃油泵允許的最大供油阻力
濾清器在清潔狀態時—kPa(in.Hg)…………………………….………….……...…...13.3 (4)
濾清器在臟的狀態時—kPa(in.Hg)……………………………………….….………...26.7(8)
允許的噴油器最大燃油回油阻
帶單向閥—kPa(in.Hg)…………………………………………………….……..….…22(6.5)
不帶單向閥—kPa(in.Hg)………………………………………………..….………....8.5(2.5)
允許的最小燃油箱通氣能力—L/h（ft3/h）……….……...……………………….....…...425(15)
（在背壓為8.4kPa（2.5in.Hg）或更低的背壓時）
電氣系統
推薦的電瓶最小容量（在-18℃（0°F））冷透狀態或以上時—V………………….……….24
康明斯發動機不帶負荷
冷起動電流—CCA…………………………………..…………….…………………..…....900
再次起動時電流容量（最小）………………..……….…………………….………...…..320
康明斯發動機帶傳動系統
冷起動電流—CCA………..……………………………………….……………..…………900
再次起動時電流容量（最小）………………………………………………………….....320
起動電路允許的最大電阻
帶12V起動馬達—Ω…………………………………………………………..…….…….…0.00075
帶24V起動馬達—Ω…………………………………………………………….....….…….…0.002
性能數據
怠速—r/min……………………………………………………………….……………….….…625
最高空載轉速—r/min……………………………………………………………………….... 2450
最大超速能力—r/min……………………………………………………………………….....2625
最低啟動溫度時的脫離扭矩（無輔助裝置）—N·m(lb.ft)…………………………....
最低啟動溫度時的起動扭矩（無輔助裝置）—N·m(lb.ft)…………………..…..........556(410)
離合器接合時的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1085(800)
推薦的與液力變扭器和液力泵相匹配的最小失速轉速—r/min……………………….……1800
曲軸止推軸承負荷極限
最大間隙負荷—N(lb)……………………………………………………….…….6700(1500)
最大連續負荷—N(lb)……………………………………………………...…….…3350(750)
曲軸前端處允許的最大輸出功率—kW(HP)…………………………………….……….….
附件驅動處允許的最大輸出功率—kW(HP)……………………………………….………..6（8）
自由聲場聲壓級別
在15m（50ft）處和全負荷額定轉速時（不包括進排氣系統、冷卻系統和驅動部件產生的噪聲）
右側—dBA……………………………………………………………………………...…84.5
左側—dBA…………………………………………………………………………....…..84.5
前端—dBA…………………………………………………………………………..…..….85
后端—dBA…………………………………………………………………………………
最低冷起動溫度（無輔助裝置）—℃(°F).…………………………………….….………..4(40)
最低起動轉速（無輔助裝置）—r/min……….……………………..……………………...…..150
所有的數據均是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不包括交流發電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于SAE J1349標準規定的條件——海拔90m（300ft.），大氣壓力100kPa（29.61in.Hg），進氣溫度25℃（77°F），水蒸汽壓力1.0kPa（0.30in.Hg），使用標準No.2號柴油或符合ASTM D2的柴油。數據隨時可能更改，恕不另行通知。
|
康明斯發動機性能參數 |
額定工況 |
連續工況 | ||
|
最大 功率點 |
最大 扭矩點 |
最大 功率點 |
最大 扭矩點 | |
|
康明斯發動機轉速—r/min |
2100 |
1500 |
1800 |
1500 |
|
輸出總功率—kW(HP) |
448(600) |
351(471) |
352(472) |
298(400) |
|
扭矩—N·m(lb.ft) |
2034(1500) |
2237(1650) |
1867(1377) |
1898(1400) |
|
風扇消耗功率 散熱器溫度38℃(100°F)時的kW(HP) 散熱器溫度52℃(125°F)時的kW(HP) |
16(21) 16(21) |
7.1(9.5） 7.1(9.5） |
10(14) 10(14) |
7.1(9.5） 7.1(9.5） |
|
燃油管路額定點壓力—kPa(PSI) |
1303(189) |
827(120) |
827(120) |
648(94) |
|
進氣歧管壓力—kPa(in.Hg) |
160(47.6) |
122(36.2) |
121(36) |
98(29) |
|
平均有效壓力—kPa(PSI) |
1358(197) |
1489(216) |
1248(181) |
1268(184) |
|
活塞平均速度—m/s(ft/min) |
11.1(2190) |
7.9(1560) |
9.6(1880) |
7.9(1560) |
|
摩擦功率—kW(HP) |
74(99) |
40(54) |
55(74) |
40(54) |
|
進氣流量—L/s(CFM) |
696(1475) |
428(906) |
519(1100) |
389(820) |
|
排氣流量(干式排氣管)—L/s(CFM) |
1770(3750) |
1171(2480) |
1322(2800) |
1038(2200) |
|
排氣溫度(干式排氣管)—℃(°F) |
493(920) |
554(1030) |
496(925) |
538(1000) |
|
對環境的散熱量 干式排氣管—kW(BTU/min) |
70(3953) |
52(2939) |
53(2998) |
45(2533) |
|
對冷卻液的散熱量 干式排氣管—kW(BTU/min) |
266(15140) |
178(10130) |
195(11100) |
149(8500) |
|
康明斯發動機冷卻水流量—L/s(U.S.GPM) |
14(220) |
10(160) |
12(190) |
10(160) |
|
風扇冷卻空氣流量 散熱器溫度38℃(100°F) 時的L/s(CFM) 散熱器溫度52℃(125°F) 時的L/s(CFM) |
16473 (34900) 15293 (32400) |
12130 (25700) 10856 (23000) |
13830 (29300) 12461 (26400) |
12130 (25700) 10856 (23000) |
所有的數據是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器時獲得的，而不包括交流發電機空壓機、風扇、其它選用設備和被驅動的部件。
 |
功率、扭矩和比油耗曲線是基于SEA J1349 標準規定的條件—海拔90m，大氣壓力100kPa，進氣溫度25°C,水蒸汽壓力1.0 kPa，使用NO.2柴油。適用于海拔高度2600m以下不需對供油量進行調整。當海拔高度超過2600m時，每升高300m時，供油量下調4%。
最大額定功率kW(BHP)：470(630) @1800r/min
持續額定功率kW(BHP)：447(600) @1800r/min
整機數據
型式…………………………………………………………..………….….….四沖程、直列、六缸
進氣方式………………………………………………………..…………..….廢氣渦輪增壓，中冷
缸徑—mm(in.)×沖程—mm(in.)…………………………..…….…....….…159×159（6.25×6.25）
排量—L(in3)……………………………………………………..…..……….….…….…..18.9(1150)
壓縮比…………………………………………………………………….…….…..…………..13.8:1
干式凈質量
KTA19-C600康明斯發動機（參考安裝圖207171）—kg(lb.)…………………..………….1693(3730)
KTA19-P600康明斯發動機（參考安裝圖3010154）—kg(lb.)…………………………….2615(5760)
濕式凈質量
KTA19-C600康明斯發動機（參考安裝圖207171）—kg(lb.)………..………….………….1762(3880)
KTA19-P600康明斯發動機（參考安裝圖3010154）—kg(lb.)..…………………………….2769(6100)
質心至缸體前端的距離（僅康明斯發動機本身）—mm(in.)………………….……..……. ...…572 (22.5)
質心在曲軸中心線上方（僅康明斯發動機本身）—mm(in.)……………………..…..……....…..239(9.4)
運動零件相對于曲軸中心線的轉動慣量（不包括飛輪）—kg·m2(lb.ft2)…....….……1.82(43.2)
發火順序……………………………………………………..……………………..…..…1-5-3-6-2-4
康明斯發動機懸置安裝
在缸體后端面處的最大允許彎矩—N·m(lb.ft)……………………………..……..…..1356(1000)
康明斯發動機繞轉動軸心的顛覆慣量—kg·m2(lb.ft2)………………………..…….…...…...….79(1876)
排氣系統
最大允許排氣背壓—kPa(in.Hg)…………………...………………………………….……..10(3.0)
標準容許的排氣管直徑—mm(in.)………………………………………………….…..…..127(5.0)
進氣系統
帶重型空濾器允許的最大進氣阻力
干凈濾芯—kPa(in.H2O)………….….………………………………..……....….….....3.74(15)
臟濾芯—kPa(in. H2O)…………….………………………………………………....…6.23(25)
帶重型空濾器允許的最小容塵能力—gm·l/s(gm/CFM)…………………………..….…...53(25)
冷卻系統
冷卻水容量
僅康明斯發動機—L(U.S.quart)……………………………………………………..……………30(32)
帶散熱器[適用環境溫度為37.8℃（100°F）] —L(U.S.quart)………………...…....112(118)
康明斯發動機外部最大冷卻水阻力—kPa(PSI)………………………………...…………..…..…....35(5.0)
康明斯發動機曲軸中心線上方冷卻水的最大靜壓—m(ft.)……………………….…………….…18.3(60)
散熱器最大空氣阻力—kPa(in.H2O)…..………………………………………....……..…..0.12(0.5)
未沸騰冷卻水@90°F(32℃)在熱交換器內的最小流量—L/min(U.S. GPM)…..….………208(55)
未沸騰冷卻水在熱交換器進口處的最大壓力—kPa(PSI)…………………………………689(100)
標準節溫器溫度調節范圍—℃(°F)….…………………….………………..……..82-93(180-200)
最大冷卻水壓力（除壓力蓋外）—kPa(PSI)………………………………….…………...241(35)
壓力蓋允許的最小壓力—kPa(PSI)…………………………………………….…………..….50(7)
頂部水箱允許的最高溫度—℃(°F)...…………..……………………….………………..100(212)
頂部水箱推薦的最低溫度—℃(°F)….……………………………………….…………...71(160)
允許的最小補水速率—L/min(U.S.GPM)……………………………………….….….……18.9(5)
允許的最大首次補水時間—min……………………………………………….….…...….....……5
允許的最小冷卻水膨脹體積占系統容積%……………………..……………….…….……....….5
允許的最大排氣時間—min………………………………………………………………………25
允許的最小冷卻液水位降低容積—L(U.S.quart) ………………….……….……..……12.3(13)
（水位降低容積必須大于首次加水時未注滿的容積，且不包括膨脹體積）
潤滑系統
機油壓力
低怠速時—kPa(PSI)……………………………………………………...…….……….138(20)
額定轉速時—kPa(PSI)…………………………………………..………….….310-483(45-70)
額定轉速時的機油流量—L/min(U.S.GPM)…..………………………..……….…..………132(35)
允許的最高機油溫度—℃(°F)………………………………….…….……….…………121(250)
最大機油消耗量—L/h(U.S.quart/h)…………………………..…………………….…….0.31(0.33)
機油旁通濾清器容量
螺旋筒型—L(U.S.gal)…………………………………………..………………..…….2.6(0.7)
可更換零件型—L(U.S.gal) …………………………………..…………………..…….11(2.9)
機油盤容量
高位—L(U.S.gal)………………………………………………………....………..…….38(10)
低位—L(U.S.gal)……………………………………………………………….……….32(8.5)
系統總容量（除旁通濾清器外）—L(U.S.gal)……………………….………...……..……47(12.5)
標準機油盤的傾斜角(選用件 OP4019 CE)
前俯角………………………………………………..…………………………...…..…..... 30°
前仰角…………………………………………………..…………………….…..……....…30°
燃油系統
額定功率和轉速時的最大燃油消耗量—kg/h(lb/h)…………………….…….…..………. 99(217)
額定功率和轉速時的最大供油量—kg/h(lb/hr)………………………...………….……...167(367)
至PT燃油泵允許的最大供油阻力
濾清器在清潔狀態時—kPa(in.Hg)…………………………….………….……...…...13.3 (4)
濾清器在臟的狀態時—kPa(in.Hg)……………………………………….….………...26.7(8)
允許的噴油器最大燃油回油阻
帶單向閥—kPa(in.Hg)…………………………………………………….……..….…22(6.5)
不帶單向閥—kPa(in.Hg)………………………………………………..….………....8.5(2.5)
允許的最小燃油箱通氣能力—L/h（ft3/h）……….……...……………………….....…...425(15)
（在背壓為8.4kPa（2.5in.Hg）或更低的背壓時）
最高燃油入口溫度°F（°C）…………………………..…………….………………….160(71)
電氣系統
推薦的電瓶最小容量（在-18℃（0°F））冷透狀態或以上時—V………………….……….24
康明斯發動機不帶負荷
冷起動電流—CCA…………………………………..…………….…………………..…....900
再次起動時電流容量（最小）………………..……….…………………….………...…..320
康明斯發動機帶傳動系統
冷起動電流—CCA………..……………………………………….……………..…………900
再次起動時電流容量（最小）………………………………………………………….....320
起動電路允許的最大壓降@100Vm……………………………………………..…….…….…0.2
性能數據
怠速—r/min……………………………………………………………….……………….….…725
最高空載轉速—r/min……………………………………………………………………….... 2100
最大超速能力—r/min……………………………………………………………………….....2625
最低啟動溫度時的脫離扭矩（無輔助裝置）—N·m(lb.ft)…………………………....
最低啟動溫度時的起動扭矩（無輔助裝置）—N·m(lb.ft)…………………..…..........556(410)
離合器接合時的有效扭矩(800 r/min) —N·m(lb.ft)………………………...……........1207(890)
推薦的與液力變扭器和液力泵相匹配的最小失速轉速—r/min……………………….……1600
曲軸止推軸承負荷極限
最大間隙負荷—N(lb)……………………………………………………….…….6700(1500)
最大連續負荷—N(lb)……………………………………………………...…….…3350(750)
最低冷起動溫度（無輔助裝置）—℃(°F).…………………………………….….……….-3 (27)
最低起動轉速（無輔助裝置）—r/min……….……………………..……………………...…..150
所有的數據均是基于康明斯發動機帶燃油泵、水泵、機油泵、空濾器和消聲器運轉時獲得的，但不包括交流發電機、空壓機、風扇、選用設備和驅動件。所有的數據都是基于SAE J1349標準規定的條件——海拔90m（300ft.），大氣壓力100kPa（29.61in.Hg），進氣溫度25℃（77°F），水蒸汽壓力1.0kPa（0.30in.Hg），使用標準No.2號柴油或符合ASTM D2的柴油。數據隨時可能更改，恕不另行通知。
|
康明斯發動機性能參數 |
額定工況 |
連續工況 | ||
|
最大功率點 |
最大扭矩點 |
最大功率點 |
最大扭矩點 | |
|
康明斯發動機轉速—r/min |
1800 |
1400 |
1800 |
1400 |
|
輸出總功率—kW(HP) |
470(630) |
395(530) |
447(600) |
378(506) |
|
扭矩—N·m(lb.ft) |
2492(1838) |
2698(1990) |
2374(1751) |
2576(1900) |
|
燃油管路額定點壓力—kPa(PSI) |
1075(156) |
827(120) |
999(145) |
|
|
進氣歧管壓力—kPa(in.Hg) |
189(56) |
162(48) |
180(53) |
|
|
平均有效壓力—kPa(PSI) |
1661(241) |
1799(261) |
1582(230) |
|
|
活塞平均速度—m/s(ft/min) |
9.5(1875) |
7.4(1460) |
9.5(1875) |
|
|
摩擦功率—kW(HP) |
55(74) |
36(48) |
55(74) |
|
|
進氣流量—L/s(CFM) |
677(1434) |
492(1044) |
655(1389) |
|
|
排氣流量(干式排氣管)—L/s(CFM) |
1484(3144) |
1081(2291) |
1435(3040) |
|
|
排氣溫度(干式排氣管)—℃(°F) |
460(860) |
552(992) |
458(856) |
|
|
對環境的散熱量 干式排氣管—kW(BTU/min) |
23.7(1351) |
38.5(2169) |
21.7(1229) |
|
|
對冷卻液的散熱量 干式排氣管kW(BTU/min) |
232(13210) |
192(10920) |
222(12626) |
|
|
康明斯發動機冷卻水流量—L/s(U.S.GPM) |
12.6(200) |
9.7(154) |
12.6(200) |
|
400-100-8969???15088860848
0574-26871589? 15267810868
0574-26886646? 15706865167
0574-26871569 18658287286
