60   將倒檔油冷卻器安裝在熱交換器下方。

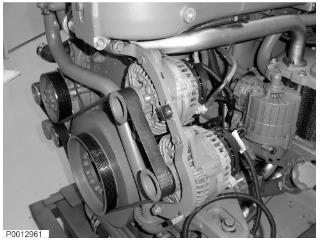

61   在交流發電機上安裝連接件。安裝皮帶并檢查皮帶張力。安裝交流發電機。
62   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）檢查廢氣門閥上的密封表面。檢查將廢氣門殼體固定到渦輪增壓器上的緊固件是否緊固。僅適用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（單渦輪增壓器）檢查渦輪增壓器上的密封表面。

63   僅適用于 D13B-A/C/H/L，D13C4-A 舷內發動機提升帶渦輪增壓器的閥殼體并使其與螺栓對準。安裝墊圈和新螺母。按照功能組 25：進氣與排氣系統 24 頁扭轉歧管和渦輪增壓器。在缸蓋側面安裝旁通管路。安裝冷卻劑溫度傳感器。對著恒溫器殼體、旁通殼體和來自排氣歧管的管路安裝通氣管。

64   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）清潔并檢查后部增壓空氣冷卻器軟管接頭和軟管。檢查軟管連接處的管路。確保軟管夾如圖示固定在軟管上。

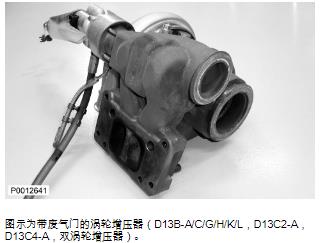

65   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）向上提升增壓空氣冷卻器并將軟管滑到冷卻軟管上。使用所有螺栓固定增壓空氣冷卻器。圖示為帶廢氣門的渦輪增壓器（D13B-A/C/G/H/K/L，D13C2-A，D13C4-A，雙渦輪增壓器）。

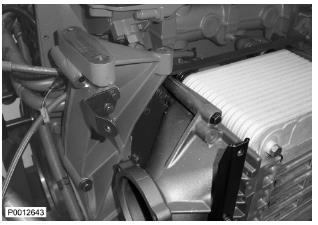

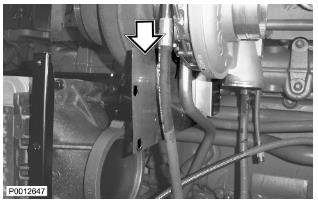

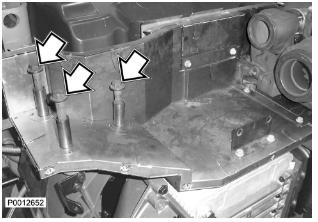

66   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）切記安裝發動機前方的支柱和墊片。

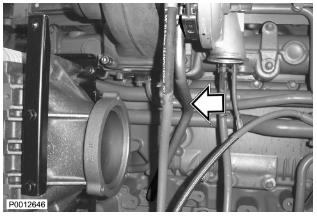

67   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）如圖示將軟管夾緊固到位（以在裝配發動機時緊固/松開它們）。檢查冷卻劑管和軟管，確保其不與增壓空氣冷卻器后面的任何部分發生摩擦。

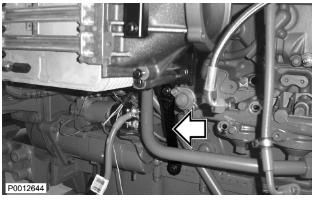

68   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）將回油管安裝到渦輪增壓器上。重要！管路必須牢牢壓入發動機機體中。如果新密封件在安裝到管路上之前用 VP 潤滑油（零件號1698135-8）潤滑過，并且在管路被壓到位之前發動機機體中的孔潤滑過，該步驟將更容易進行。用鎖止夾安裝管路。

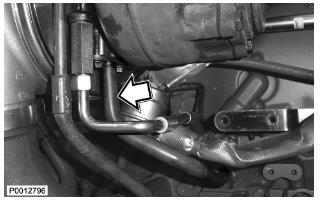

69   僅適用于 D13B-B/D/E/F/J/M/N，D13C1-A，D13C3-A（單渦輪增壓器）將回油管安裝到渦輪增壓器上。安裝冷卻劑管路。重要！管路必須牢牢壓入發動機機體中。如果新密封件在安裝到管路上之前用 VP 潤滑油（零件號1698135-8）潤滑過，并且在管路被壓到位之前發動機機體中的孔潤滑過，該步驟將更容易進行。用鎖止夾安裝管路。

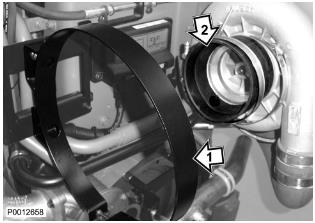

70   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）將隔熱罩的側面放在合適的位置。

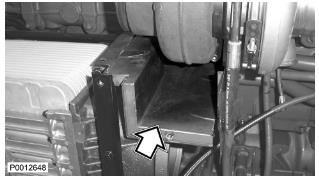

71   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）將隔熱罩的下部放在合適的位置。

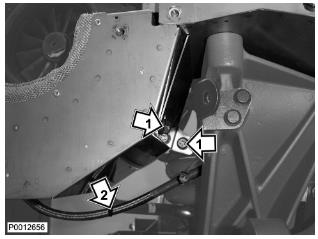

72   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝將隔熱罩固定到歧管上的兩個螺栓和墊片(1)。不要完全緊固螺栓。安裝將隔熱罩側面固定到其下部的螺栓。用中心螺栓夾緊輸油軟管(2)。不要完全緊固螺栓。

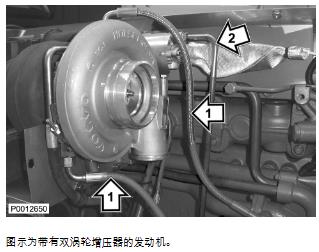

73   安裝渦輪增壓器軸承冷卻水軟管(1)。僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）將來自廢氣門閥的油管(2)安裝到油底殼并連接電氣端子。將油管夾緊固定到油冷卻器蓋上

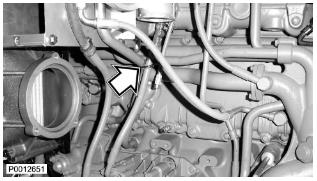

74   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝渦輪增壓器和廢氣門閥輸油軟管。用一個電纜結將廢氣門閥輸油軟管固定到渦輪增壓器回油管上。

75   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝隔熱罩，但不要完全緊固螺栓。檢查 Y 形管是否固定到固定器內。注意 隔熱罩可能需要在某個方向上移動以固定 Y形管螺栓。因此，隔熱罩螺栓在安裝 Y 形管時才緊固。

76   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝 Y 形管(1)并固定螺栓。不要完全緊固螺栓。用新密封墊圈安裝(2)撓性管。安裝夾子并緊固。注意 標注夾子的位置。緊固 Y 形管螺栓。緊固所有隔熱罩螺栓。注意 不要忘記前部螺栓或墊片位于歧管下面的兩個螺栓。

77   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝隔熱罩的上部。注意 它應該在進行排氣泄漏測試之后安裝。

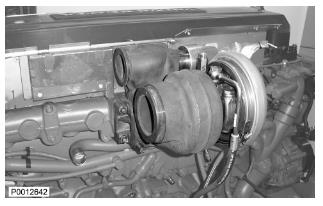

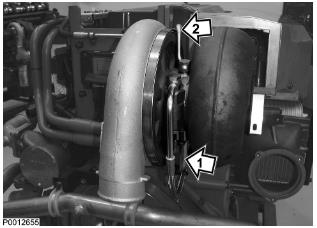

78   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）檢查 Y 形管密封表面并安裝一個新襯墊。安裝后渦輪增壓器。將水軟管安裝到渦輪增壓器上。將回油管(1)連接到渦輪增壓器上。注意 在安裝在飛輪殼上的密封環上涂抹 VP 潤滑油（零件號 1698135-8）以方便油管安裝。將油管(2)連接到渦輪增壓器上并將其夾緊至吊耳上。

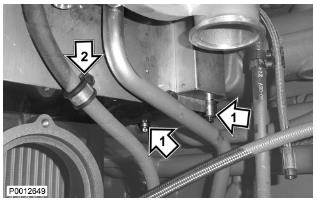

79   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）緊固下部渦輪增壓器隔熱罩上的兩個螺栓(1)。將水軟管(2)夾緊至回油管上。

80   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝隔熱罩的上部。

81   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝增壓空氣管路。

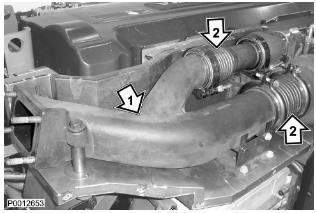

82   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝空氣過濾器固定器(1)。將橡膠螺柱軟管(2)夾緊至渦輪增壓器。安裝 CCV 單元管路并固定夾子。

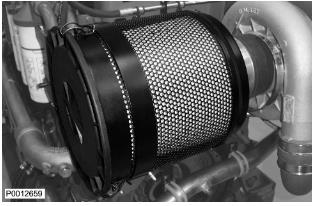

83   僅適用于 D13B-A/C/G/H/K/L，D13C2-A，D13C4-A（雙渦輪增壓器）安裝空氣過濾器殼體。21-0 發動機整機，
