康明斯重載和大馬力發動機預潤滑裝置操作和部件功能

2014-6-15 8:07:38

QuickServe Online

康明斯 C ummins® 預潤滑起動馬達通過車輛鑰匙開關或起動馬達按鈕啟動。轉動并保持鑰匙開關在 START（起動）位置即向預潤滑電磁閥定時器供電，使預潤滑起動馬達通電并預潤滑發動機。電磁閥定時器可防止電流流向傳統起動馬達電磁閥，直到康明斯凸輪軸機油油道中獲得機油壓力。在隨后 2 至 3 秒延遲后，電流直接到達車輛的起動馬達拖動發動機。

發動機拖動和起動時潤滑充足，從而保護發動機軸承和其它部件。

康明斯安裝指南

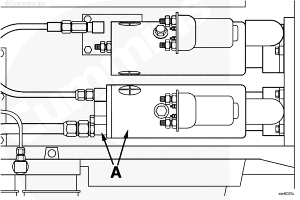

康明斯電動機和泵總成 (A)

C ummins® 預潤滑系統的改型安裝一般需要 2 至 6 小時。如果發動機有兩個起動馬達，對于整體系統，預潤滑起動馬達安裝在下部起動馬達安裝孔內。如果發動機只有一個起動馬達，PRELUB™ 起動馬達將替代傳統的起動馬達。遠程系統需要一個附加支架用于安裝預潤滑馬達，安裝位置不高于飛輪殼體內的下部起動馬達孔，與油底殼內吸油孔的距離不超過 1270 mm [50 in]。對于遠程安裝，該裝置不要安裝在曲軸中心線下方高過 85 mm [3.35 in] 的位置。

康明斯吸油管 (D)

大型吸油軟管將油底殼集油槽與預潤滑泵相連接。為了實現這個目的，在新 K38 和 K50 油底殼上增加一個附加端口。改型安裝時使用離泵最近的機油加熱器端口。絕不要利用機油排油端口進行改型安裝。吸油軟管長度不應超過 1422 mm [56 in] 長。軟管需要使用卡箍，以避免磨損和過大的振動。

出油管 (E) 和單向閥 (F)

機油壓力軟管長度不重要，但必須連接至潤滑系統的未過濾機油側。

在泵和發動機之間的機油壓力軟管上安裝單向閥。機油通過該閥流向發動機。單向閥可以防止發動機起動后機油倒流。

康明斯壓力開關 ( C )

包括 17 或者 28kPa [2.5 或 4.0-psi] 開關（常閉）。此開關必須安裝在能夠感應在機油通過全流式機油濾清器后的機油壓力的位置。一般位置是機油濾清器座（外側），缸體后部凸輪軸罩，或者缸體側面。

康明斯定時器電磁閥 (B)

注意

定時器電磁閥箱安裝時必須使電磁閥箱水平并且電磁閥箱的水平軸與曲軸中心線成 90 度。水平安裝電磁閥箱將減小被意外觸發的風險，這種意外觸發是由于在粗糙地形上而產生的振動負載（上下運動）造成的。與曲軸中心線成 90 度安裝可以減小開關因快速起動和停止影響而觸發的危險。此外, 此裝置不要安裝在發動機上，或者接近排氣部件。

注意

不要通過電磁閥連接跨接導線。通過電磁閥接線能導致電磁閥故障。

定時器電磁閥控制預潤滑循環。電流通過鑰匙開關提供給定時器。當壓力在 17 或 28kPa [2.5 或 4.0-psi] 時常閉壓力開關打開，接地路線導通。開關打開時，在 2 至 3 秒延遲后，電流改變方向流入車輛電磁閥，以便拖動發動機。這個設備要裝在發動機外，以限制振動和熱量暴露。需要選擇底盤上一個位置，以方便今后接近，而且沒有過多熱量暴露和機械損壞。每一個起動循環定時器將工作。絕不要安裝一個旁通開關；它將使系統不受控制。

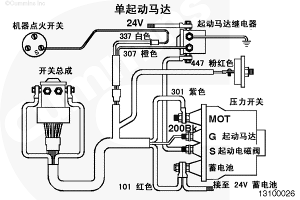

圖 3，康明斯整體式單起動馬達系統
