道依茨BF6M1013柴油發動機單體泵噴油正時的調整

    噴油正時的調整也就是油泵供油的遲早的調整。這對柴油機性能影響很大，過大時由于燃油是在氣缸內空氣溫度較低的情況下噴入的，混合氣形成條件差，備燃期較長，會引起工作粗暴，怠速不良和啟動困難。過小時，將使燃料產生過后燃燒，燃燒的最高溫度及壓力下降，燃燒不完全，功率下降，排氣冒黑煙，柴油機過熱，導致動力性，經濟性降低。

    DEUTZ油泵噴油正時的調整是通過調整高壓泵墊片Z的厚度來實現的。通過活塞絕對上止點找出預行程Vh，從而精確確定噴油提前角。

墊片厚度Ts的計算公式為：Ts=(L-Vh)-(Lo+A/100)噴油泵（墊片）計算公式及代碼說明：

 Z:  高壓泵調整墊片。

 Ts:  調整墊片理論厚度。

  L:  噴油泵安裝平面到泵挺柱表面的高度。

 Vh:  噴油泵預行程名義值。

 LO:  噴油泵標準長度。

A/100:噴油泵標準長度與實際長度之差。

 Ek:  噴油泵修正后的安裝尺寸。

 EP:  銘牌標注的單體泵代碼。

 FB:  噴油泵供油提前角。

 Le:  噴油泵標準測量筒長度。

 Ss:  調整墊片實際厚度。

x+y:  缸體中安裝平面到挺柱的高度與標準高度之差。墊片厚度Ts的計算公式   Ts=(L-Vh)-(Lo+A/100) 缸體中安裝平面到挺柱的高度與標準高度Le之差。L值即為L=Le+x+y。只更換高壓泵，需知道提前角和A值，根據公式即可得出墊片厚度Ts。Ts=Ek-(Lo+A/100)確定與噴油泵正時相對應（缸）的活塞上止點;

1、在飛輪法蘭上安裝分度盤和指針，在要測量的缸上安裝測量棒和百分表。

2、按照任意方向轉動曲軸，直到百分表指針到 達其回轉點，設置百分表為0。

3、按照順時針方向轉動曲軸約90°，然后反方向轉動曲軸，直到在上止點前（百分表）8mm，設置分度盤為0°。

4、按照逆時針方向轉動曲軸，直到百分表指針到達其回轉點.

5、按照逆時針方向轉動曲軸約90°，然后反方向 轉動曲軸，直到在上止點前（百分表）8mm，讀取分度盤度數（？）。這個值的平分值就是活塞上止點的0°。例如：50°÷2=25°轉動曲軸，直到達該值止。

6、設定分度盤(平分值)為0°，此時為曲軸、活塞的標準上止點。

確定泵的噴油提前角：

1、在標準筒內（BFM1013=150mm)、載荷為0時，設定測量裝置的百分表。轉方向的反方向轉動曲軸180°。

3、小心地將測量裝置插入缸體噴油泵孔內。

4、先測量“L”值，并在自制表格中作記錄。

5、設定百分表指針為“0”.注意：當達到預行程位置時，旋轉方向不得有任何的改動。

6、按發動機旋轉方向轉動曲軸，直到百分表指針達到預行程刻度。（查表1）

7、讀取實際測得的噴油提前角度，填進自制表格中。

8、讀取噴油泵長度代號“A”值，填進自制表格中。

9、拆下測量裝置。根據公式計算、確定調整墊片。安裝好滾輪和墊片。注意：以上步驟只是針對一個缸噴油泵進行的。

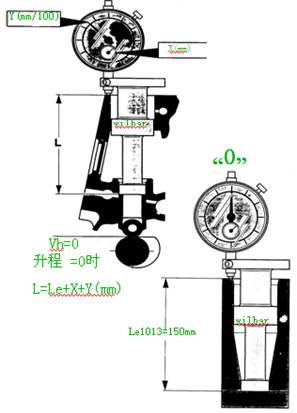

(1) L為缸體中噴油泵的安裝平面到泵挺柱表面的高度，它的測量方法如下：

    ① 在標準筒(1013Le=150mm）的測量桿上裝一個高度千分尺，將其值設為零。

    ② 把測量桿放入油泵安裝孔中，當凸輪在基圓上時讀出千分尺的刻度x+ymm，x+y即缸體中安裝平面到挺柱的高度與標準高度Le之差。

    ③ L值即為L=Le+x+y。

(2).Vh為噴油泵柱塞由下止點到開始泵油時刻的預行程。Vh   的值可根    據供油提前角由下表查出。

(3)Lo是噴油泵即將供油時缸體中噴油泵安裝平面至泵挺柱面的高度的 標準長度，1013為143mm。

(4)A/100是噴油泵標準長度Lo與實際長度之差。A值在出廠時即已測出，標在油泵上。（見圖）

(5)當根據公式算出Ts值后，通過查表,可得出適用的墊片厚度S。

確定道依茨BF6M1013柴油發動機噴油提前角的調整墊片厚度：（例：BMF1013）

Ek值是從表中通過Ep值查出，而Ep值可從發動機銘牌上讀出，每一個單體泵都對應一個Ep值。

確定噴油泵修正的安裝長度(Ek)以及代碼；

    當更換缸體、凸輪軸或滾輪挺柱時，必須重新確定修正后的安裝尺寸(Ek)，※同時銘牌上相關的EP代碼必須更新。（例： BMF1013）

2.當把單體泵安裝在一個新缸體上時，我們需要測出L值，進行上述運算，以便算出墊片Z的厚度Ts.但是如果缸體不換，只更換高壓泵，則無需以上步驟，這時只需知道提前角和A值，根據公式即可得出墊片厚度Ts。Ts=Ek-(Lo+A/100)

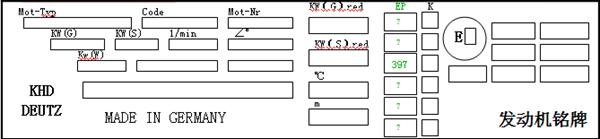

發動機上的標牌

•         標牌的位置是在發動機箱體的左則上曲軸箱的下邊緣

•         1、發動機型號；3、發動機順序號；4、額定功率；6、額定轉速；7、噴油角；16、EP值；

•         例：一臺BF6M1013發動機需換第三缸單體泵

•         ①由銘牌可讀出Ep=397

•         ②根據Ep值從表（3）中查得Ek=146.9 （查上頁表）

•         ③1013發動機Lo=143mm。

•         ④（假設）單體泵上所標A=133

•         ⑤將以上各值代入式2      Ts=146.9-(143+133/100)=2.57(mm)

⑥從表（2）中查出選擇Ss=2.6mm的墊片。
