康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機曲軸后油封托架
概述
注: 本步驟只適合于前齒輪系發動機。
對于前齒輪系康明斯發動機，曲軸后油封托架安裝在缸體后部，以蓋住曲軸后油封。對于后齒輪系發動機，曲軸后油封安裝在飛輪殼中

安裝
注: 對于帶濕式飛輪殼的發動機，確保用正確的后密封更換曲軸后油封。用于濕式和干式飛輪殼的曲軸后油封可能不同。
新的康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機曲軸后油封 (A) 將安裝在油封導向工具 (B) 上。在將油封安裝在曲軸前端上時，此油封必須留在油封導向工具上。這可確保在安裝期間不會損壞油封唇部。

安裝康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機曲軸后油封托架和密封墊。將 Loctite™ 262 或 271 涂抹到安裝螺栓上，然后將后油封托架略微擰緊到缸體上。

注: 可能需要修剪后油封托架密封墊，以便讓它與油底殼安裝面相連。
而且，在安裝康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機曲軸后油封托架之前可以在此聯接點上涂一薄層密封膠（零件號 3164067）。必須在涂上密封膠后的 10 分鐘內安裝后油封托架。

為了便于安裝，安裝康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機機油油封時需要在油封架外徑上涂覆中性肥皂。

使用康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機油封導向工具將新的曲軸后油封置于曲軸前端，用手將其滑向飛輪殼體。
拆下油封導向器。
對于康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機前齒輪系發動機，使用一次性油封起子將曲軸后油封敲入曲軸后油封托架中。
注: 用來安裝曲軸后油封/耐磨襯套總成的維修工具（零件號 3824078）也可用于安裝曲軸后油封。
使用塑料錘子將油封壓入殼體中，直到對準工具頂住殼體。
在工具上的 12、3、6、9 點位置敲擊，均勻地敲入油封，以避免使油封托架彎曲。敲擊油封起子，直到與曲軸后油封托架相互接觸。

  注意
不要推動或者迫使蓋朝任何方向運動。安裝密封件后，密封唇可能會變得不平整。導致發動機漏油。
將康明斯B3.9、B4.5、B4.5 RGT 和 B5.9 發動機后蓋與缸體上的油底殼導油軌的兩側對齊。

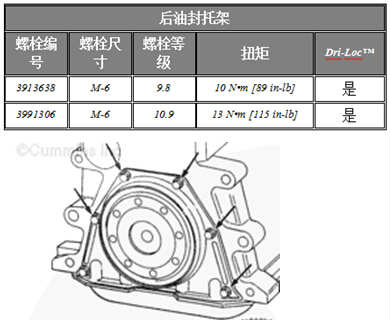

擰緊后蓋螺栓。下表所示為使用 9.8 或 10.9 級螺栓時的正確扭矩值。等級號凸印在每個螺栓的頂部。
