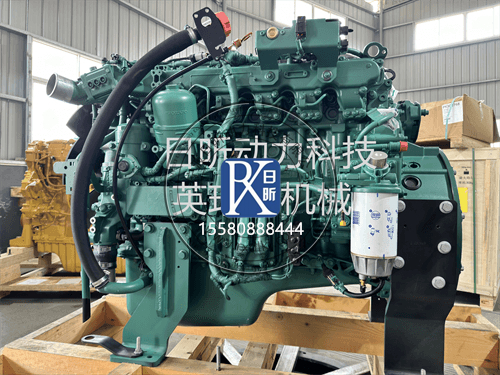

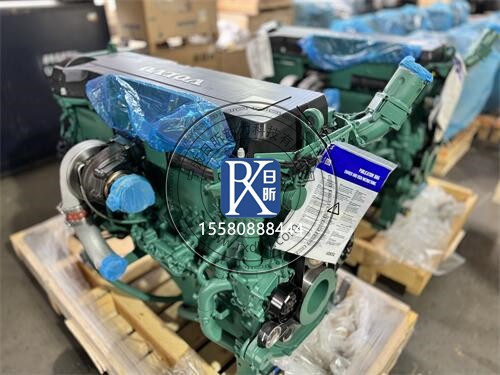

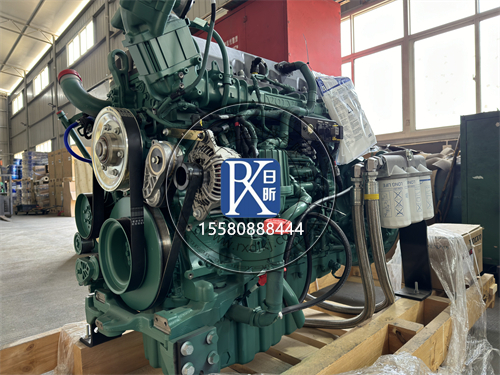

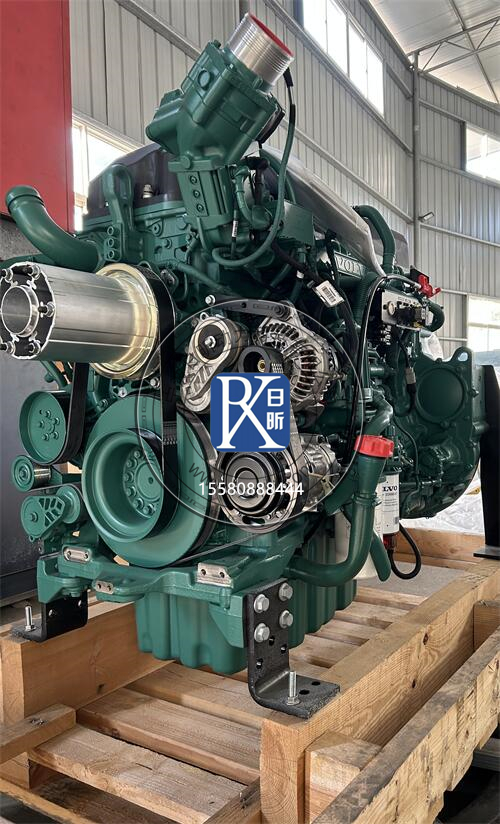

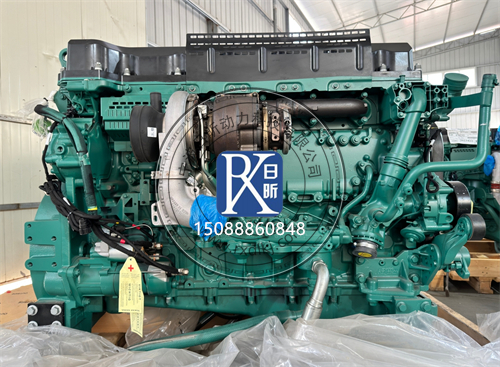

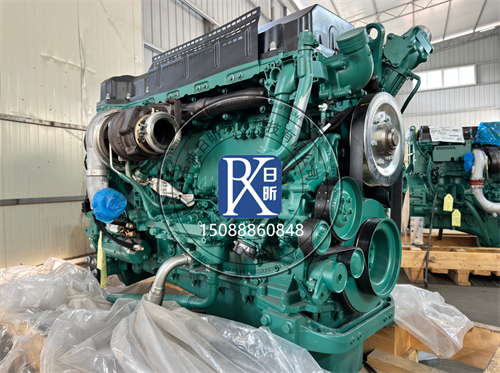

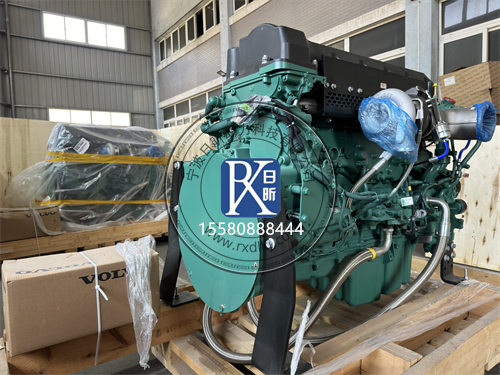

沃爾沃柴油機（如D13、D16系列）的正時燈檢測是確保燃油噴射與活塞運動同步的核心手段，其步驟和標準值需嚴格遵循原廠規范。以下結合官方技術資料與維修實踐，系統解析具體操作流程及關鍵參數：

一、檢測前準備
工具與設備：
正時燈：需支持柴油機觸發模式（如OTC4600或Snap-onMT3500），精度±0.5°。
飛輪觀察孔工具：如Volvo專用工具9993712，用于移除飛輪殼觀察孔蓋。
診斷儀：VDS（VolvoDiagnosticSystem）或DAD（DieselAnalyzer）用于讀取實時數據。
輔助工具：扭矩扳手（精度±5%）、塞尺（0.05-1mm）、耐高溫手套。
環境條件：
發動機需預熱至正常工作溫度（冷卻液溫度80-95℃）。
關閉空調、大燈等非必要負載，確保怠速穩定（D13:750±50rpm；D16:600±30rpm）。
檢測區域應通風良好，避免油氣積聚。

二、正時標記識別
（一）飛輪標記
D13發動機：
TDC標記：飛輪邊緣“0”刻線與觀察孔指針對齊。
提前角標記：距TDC標記順時針方向15°、22°、25°處有“-15”、“-22”、“-25”刻線。
驗證方法：用手電筒照射觀察孔，轉動曲軸至“0”標記與指針重合，此時1缸活塞處于壓縮上止點。
D16發動機：
船用機型：飛輪邊緣“TDC”標記與觀察孔三角箭頭對齊，提前角標記為16°、19°（適用于IMOTierIII標準）。
車用機型：標記布局與D13類似，但冷啟動提前角標記為22°（-22）。
（二）凸輪軸標記
D13：
凸輪軸齒輪“INJ”刻線需與缸體定位銷對齊，偏差≤0.5mm。
平衡軸齒輪鍵槽與軸鍵對齊，否則需成套更換齒輪組。
D16：
凸輪軸蓋刻線需夾住所視標記，允許視覺誤差±0.5mm。
正時皮帶張緊輪指針需根據環境溫度調整（-20℃對準左側標記，20℃對準中心標記）。

三、正時燈檢測步驟
（一）連接設備
觸發信號獲?。?br /> 共軌機型（如D13B/D16C）：
將正時燈觸發線連接至第一缸噴油器的信號插頭（綠色/白色導線）。
確保觸發線屏蔽層接地良好，避免電磁干擾。
機械泵機型（如早期D16A）：
使用油壓傳感器（如VolvoPenta3107M）夾在第一缸高壓油管上，觸發正時燈。
電源與接地：
正時燈紅色電源線接蓄電池正極，黑色線接負極，電壓需穩定在24±0.5V。
若發動機啟動困難，可臨時連接輔助電源（如應急啟動電源）。
（二）動態檢測
怠速工況檢測：
啟動發動機，穩定怠速3-5分鐘。
對準飛輪觀察孔，調整正時燈電位器使“0”標記清晰可見。
標準值：
D13：15°-18°BTDC（冷啟動補償后允許增至20°BTDC）。
D16：17°-20°BTDC（船用機型為16°-19°BTDC）。
允許誤差：±1.5°，超出需檢查噴油泵驅動齒輪或EMS傳感器。
額定轉速檢測：
逐漸提升轉速至額定值（D13:2100rpm；D16:1800rpm）。
觀察飛輪標記，此時提前角應自動增至22°-25°BTDC（D13）或19°-22°BTDC（D16）。
異常處理：若提前角未變化，檢查機械離心提前裝置或EMS動態補償模塊。
冷啟動驗證：
關閉發動機，等待冷卻至環境溫度（≤25℃）。
啟動發動機，觀察冷啟動階段（0-30秒）提前角：
D13：22°-24°BTDC（持續10-15秒后回落至標準值）。
D16：20°-22°BTDC（暖機后回落至17°-20°BTDC）。
（三）數據記錄與分析
多工況檢測：
記錄怠速、額定轉速、冷啟動等至少3個工況的提前角數據，繪制趨勢曲線。
對比VDS診斷儀讀取的EMS數據，偏差應≤±1°。
異常波形識別：
若正時燈閃爍頻率異常（如忽快忽慢），可能是噴油器信號干擾或飛輪標記磨損。
使用示波器檢測噴油器驅動信號，正常波形應呈現穩定的矩形脈沖（幅值110-130V，脈寬0.8-1.2ms）。

四、標準值與調整規則
（一）基礎參數
機型 工況 標準提前角（BTDC） 驗證方法
D13 怠速（750rpm） 15°-18° 正時燈+VDS對比
額定轉速 22°-25° 正時燈+缸壓法
D16 常規工況 17°-20° 正時燈+飛輪標記
船用IMOTierIII 16°-19° 正時燈+SCR系統協同
（二）特殊場景調整
高原地區：
海拔每升高1000米，提前角增加1°-2°，同時需調整增壓壓力（每升高1000米增加0.02bar）。
檢測時需使用海拔補償公式：
補償提前角=標準值+0.0012×海拔高度（米）
低溫環境：
環境溫度＜-10℃時，冷啟動提前角允許增至24°BTDC（D13）或22°BTDC（D16）。
需配合預熱塞系統（如VolvoPenta11666041）使用，避免爆震。

五、異常處理與維護建議
（一）常見故障診斷
提前角偏差＞2°：
可能原因：
正時齒輪磨損（嚙合間隙＞0.4mm）。
高壓油管老化（脈沖響應延遲＞0.5ms）。
處理方案：
更換正時齒輪組，檢查軸頸徑向間隙（D13≤0.08mm，D16≤0.09mm）。
用超聲波測厚儀檢測高壓油管壁厚，磨損＞0.2mm需更換。
正時燈閃爍不穩定：
可能原因：
噴油器信號干擾（線束屏蔽層破損）。
飛輪標記模糊（需重新刻畫）。
處理方案：
更換破損線束，使用雙絞線重連觸發信號。
用白色油漆重新標記飛輪刻線，確保反光度一致。
（二）維護周期
常規檢測：
每500小時或3個月檢查正時標記對齊及齒輪間隙，重載工況縮短至300小時。
使用工業內窺鏡（如VolvoPenta3107M）檢查飛輪齒圈磨損，缺齒或裂紋需立即更換。
潤滑系統維護：
正時齒輪室使用SAE80W-90GL-5齒輪油，每2000小時更換。
共軌機型需定期清潔燃油計量閥（每1000小時），防止堵塞導致提前角控制失效。

六、注意事項
安全操作：
檢測時禁止觸摸旋轉部件，建議佩戴護目鏡和耐熱手套。
高壓共軌系統壓力可達2000bar，拆卸噴油器前需泄壓（使用VDS執行泄壓程序）。
工具校準：
正時燈每年需送專業機構校準（如NIST認證實驗室），確保精度符合ISO17025標準。
扭矩扳手使用前需驗證，誤差超過±5%需返廠維修。
數據記錄：
每次檢測后需記錄環境溫度、海拔、檢測時間及調整量，建立發動機維護檔案。
異常數據需拍照留存，作為后續故障分析的依據。
通過系統化檢測與精準調整，可確保沃爾沃柴油機在全工況下保持最優性能。建議優先參考《VolvoTruckD11/D13/D16發動機維修手冊》（可通過官方渠道獲?。⑹褂迷瓘S工具（如VDS診斷儀、正時校準套件）進行操作。對于復雜故障，推薦聯系沃爾沃授權服務網點進行深度檢修，避免因非專業調整導致高壓共軌系統損壞。
